选择知识点

  • 题型:简答题 题类:模拟题 难易度:中档

    年份:2021

    如图,写出零件两个注有表面粗糙度要求的平面及M8×1螺孔的钳加工工艺过程.(需标明钻头直径大小)完成表格中的填空.
    毛坯材料:Q235φ28×45

  • 题型:简答题 题类:模拟题 难易度:中档

    年份:2021

    在分压偏置式放大电路的电子焊接项目实训中,用万用表直流电压挡测量三极管三个脚对地电压,万用表示数如图所示.请回答:
    (1)三极管的三个脚的极性及管用
    (2)若是三极管作为开关用,工作在什么状态?
  • 题型:简答题 题类:模拟题 难易度:中档

    年份:2021

    如图所示,用示波器测得两组输入电压波形如图所示,若X轴增益旋钮置于"5ms/div",Y轴增益旋钮置于"5V/div".请回答:\( {u}_{1}​\)的频率\( {f}_{1}​\)、\( {u}_{2}​\)的有效值\( {U}_{2}​\)以及\( {u}_{1}​\)与的相位关系.
  • 题型:简答题 题类:模拟题 难易度:中档

    年份:2021

    下面是某同学用直流法来判断电动机首尾端,用兆欧表测量电动机绕组绝缘电阻实验的几下步骤;请回答以下问题:
    (1)从图(a)中得到什么结论?此步目的是什么?
    (2)根据图(b)所示现象(K闭合瞬间),指出所测两相绕组的首尾端关系.
  • 题型:简答题 题类:模拟题 难易度:中档

    年份:2021

    如图,是牛头刨床的横向进给机构.请回答:
    (1)该进给机构属于铰链四杆机构的哪一种类型?
    (2)画出进给机构ABCD的运动简图.
  • 题型:简答题 题类:模拟题 难易度:中档

    年份:2021

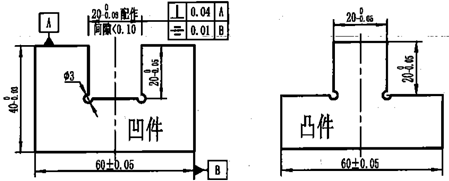

    如图所示,其中凸件已加工完成,现需要继续加工四件,要求保证凹凸件配合的转位互换精度.根据锉配相关知识,请回答下列问题:

    (1)补充凹件的加工操作步骤:
    ①铿削外廓基准面,画出四件加工线,钻3工艺孔;
    ②__________,锯出凹部形状,粗铿至接近尺寸;
    ③细锉凹部底面,通过控制$20(_+5)$的尺寸误差,达到与凸件顶面的配合精度;
    ④细锂凹部两侧垂直面,根据外形60±0.05和__________来配铿两侧面,以保证凹凸件的配合精度;
    ⑤全部锐边_______________,并检查尺寸精度。.
    (2)锯削凹件时,为避免卡锯,一般使用哪种起锯方法?
    (3)通过控制什么误差,保证凹凸件配合的转位互换精度?
    (4)锉配件常用什么工具检测垂直度误差?
  • 题型:简答题 题类:模拟题 难易度:中档

    年份:2021

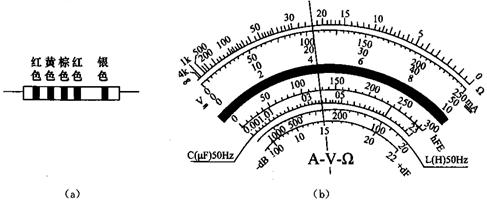

    某同学在检修电视机时,需要更换如图(a)所示的色环电阻.请回答:
    (1)根据色环读出电阻的数值(不考虑误差).
    (2)如果用万用表欧姆挡(R×1,R×10、R×100,R×1k,R×10k)测量该电阻,请选择合适的倍率;根据图(b)所示的万用表指针及所选的量程,读出被测电阻的实际数值.
    (3)根据图(b)所示的万用表指针,请指出直流50V,交流250V时的读数.
  • 题型:简答题 题类:模拟题 难易度:中档

    年份:2021

    如图,右边的吊环为铜环,其平面与纸面垂直,当\( {R}_{P}​\)触点向上匀速滑动时,
    (1)请在铁芯上标出感应电动势的极性.
    (2)说明吊环移动的方向.
  • 题型:简答题 题类:模拟题 难易度:中档

    年份:2021

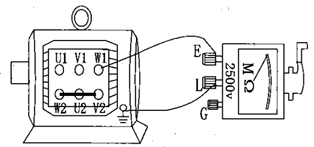

    如图,某同学通过网络买到了一台三相异步电动机,于是他利用实训室的兆欧表对其质量进行检测.为测量电动机的W相绕组对地绝缘电阻,他将该电动机与一台2500v的兆欧表直接连接后,按顺时针以60r/min的速度摇动手柄,待指针稳定后,观察到兆欧表的绝缘电阻为0.8MΩ,通过分析,他认为该电动机是一台新电动机质量合格,可以使用.试指出该同学测量过程和分析的错误之处.
