题型：分析计算题题类：单元测试难易度：中档
新
年份：2020

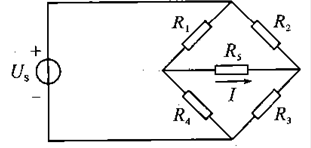

如图所示，已知R₁＝2Ω，R₂＝3 Ω，R₃＝6 Ω，R₄＝2 Ω，R_s＝2 Ω，U_s＝12 V，求流过R₅的电流。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2020

将如图所示的有源二端网络简化为一个电压源，求电压源的电动势与内阻。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2020

如图所示的电路中，已知E₁＝5V，R₁＝8Ω，E₂＝25 V，R₂＝12 Ω，R₃＝2.2Ω。试求通过R₃的电流及R₃两端的电压。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2020

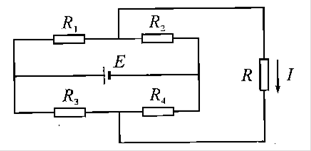

.如图所示的电路中，电源电动势E₁＝12.5V，电阻R₁＝10 Ω，R₂＝2.5 Ω，R₃＝5Ω，R₄＝20Ω，R＝14Ω，求电流I。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2020

如图所示的电路，试求电流I。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2020

如图所示，已知E＝6V，内阻r＝1Ω，R₀＝8Ω，要使R获得最大功率，R应为多少？此时R获得的功率是多少？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2020

如图所示，E₁＝6V，E₂＝10 V，R₁＝R₂＝2Ω。当开关S闭合时，电流表的读数为2A。试用戴维宁定理计算R₃的大小和它消耗的功率。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2020

已知交流电动势e₁＝380\( \sqrt{2}\)sin(100rt＋30°)V，e₂＝220\( \sqrt{2}\) sin(314t＋π／3)V。求各交流电动势的最大值、有效值、角频率、频率和它们之间的相位差。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2020

正弦交流电的波形图如图所示，试写出其解析式，并求t＝0.1s时的值。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2020

已知正弦电流 i₁＝3\( \sqrt{2}\)sin(ωt＋120°)A，i₂＝4\( \sqrt{2}\)sin(ωt＋30°)A，试用矢量图求i＝i₁-i₂。

查看解析收藏纠错

+选题
