题型：简答题题类：单元测试难易度：易
新
年份：2020

如图所示，闭合线圈abcd在铁心A、B间绕OO＇轴作顺时针方向转动。试在图中标出：
(1)铁心A，B两端哪端是N极，哪端是S极；
(2)线圈 abcd的感生电流方向；
(3)磁场对线圈abcd的作用力方向。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：易
新
年份：2020

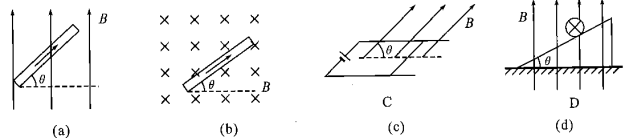

长度为L、通有电流为I的直导线放人一匀强磁场中，电流方向与磁场方向如图所示。已知磁感应强
度为B，对于下列各图中，导线所受安培力的方向如何？大小是多大？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：易
新
年份：2020

如图所，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向(垂直于纸面向里)
垂直。导线ab，bc和cd的长度均为L，且∠abc＝∠bcd＝135°。流经导线的电流为I，方向如图中箭头所
示。导线abcd所受到的磁场作用力的合力大小为多少？方向如何？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：易
新
年份：2020

根据如图所示磁场方向和导体内的电流方向，标出导体所受力的方向。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：易
新
年份：2020

电流互感器的原边电流由什么决定？用变比为6000 V／100 V的电压互感器和变比为100 A／5A的电流互感器扩大仪表量程，若电压表读数为85V，电流表的读数为3.5A，则被测电路的电压、电流各为多少？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：易
新
年份：2020

如图所示，利用互感器测量线路的电流和电压，请指出图中的错误。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：易
新
年份：2020

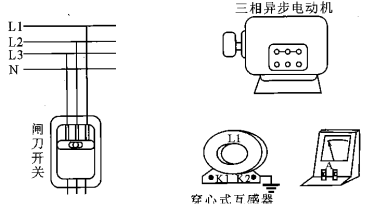

如图所示，某同学要用电流表测量一台大型三相异步电动机的电流，初步估算得知线路电流远远超过电流表的量程，现借助电流互感器进行测量，请帮他完成正确的连接线路。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：易
新
年份：2020

某同学用双联开关控制一只日光灯，请将图中所缺的导线补画完整。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：易
新
年份：2020

如图所示，请找出单相照明配电盘中的5处错误。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：易
新
年份：2020

如图所示为某同学进行单相照明电路实训接线图，请将接线图补画完整。

查看解析收藏纠错

+选题
