题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

理想集成运算放大器如图所示，试：(1)指出反馈类型；(2)写出IF、IR和IO的表达式。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

将下列十进制数转换为二进制数
(1)15=
(2)28=
(3)101=
(4)168=

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

将下列二进制数、8421BCD码、八进制或十六进制数转换为十进制数
(1)(11010)=
(2)(0110110)_8421BCD=
(3)(16)₈=
(4)(3B6)₁₆=

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

有一电阻性负载单相半波可控整流电路，直接由220V交流电源供电，若要求输出直流电压为74．25V，直流电流为10A，试求：
(1)晶闸管的控制角；
(2)按2倍裕量选择晶闸管。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

某单相桥式半控整流电路，电阻负载R_L＝4Ω，要求直流输出电流I₁在0～25A之间变化，试求：
(1)整流变压器的变比(一次侧电压为220V)；
(2)按2倍裕量选择晶闸管。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

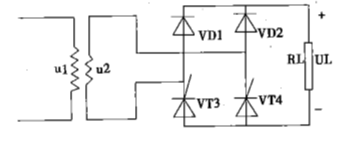

(2008)如图所示的单相桥式半控整流电路，已知R_L＝15Ω，U₂＝220V，当输出电压U_L＝148.5V时，
试求：
(1)控制角α；
(2)电流I_L；
(3)晶闸管承受的最大反向电压U_TM。

有一单相半波可控整流电路，负载电阻RL＝10Ω，直接接到220V的交流电源上，要求控制角从180°～0°可移相，试求：(1)控制角α＝60°时，流过负载的平均电流；(2)按2倍裕量选晶闸管

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

固定偏置式放大电路如图所示，已知：V_CC＝12V，R_C＝R_L＝2KΩ，β＝50，U_CEQ＝6V，r_be＝1KΩ。
试求：
(1)基极电阻R_B；
(2)电压放大倍数A_u。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

如图所示，V_CC＝16V，R_B1＝60K，R_B2＝20K，R_C＝3K，R_E＝2K，R_L＝6K，β＝50，VT为硅管。求：
(1)静态工作点；
(2)输入、输出电阻；
(3)电压放大倍数。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

如图所示，分压偏置共射放大电路r_be＝875Ω，β＝30，U_BE＝0.7V，试求：
(1)静态电流I_C、电压U_CE；
(2)电压放大倍数A_u。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

如图所示，已知：β₁＝β₂＝40，R_B1＝R_B2＝300K，R_C1＝R_C2＝R_L＝2K，V_CC＝12V，r_bel＝r_be2＝1K。求：(1)输入电阻R_i和输出电阻R₀；
(2)空载和有载时电压放大倍数A_u。

查看解析收藏纠错

+选题
