选择知识点

  • 题型:简答作图题 题类:单元测试 难易度:难

    年份:2022

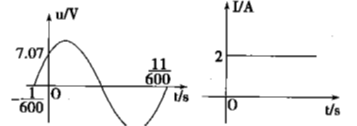

    正弦交流电和直流电的形如图所示,若让它们分别为10Ω的电阻R1、R2通电5分钟,那个电阻产生的热量多?为什么?
  • 题型:简答作图题 题类:单元测试 难易度:难

    年份:2022

    如图所示,正弦交流电动势的波形图,试写出其解析式,并求t0=0.1s时的值。
  • 题型:简答作图题 题类:单元测试 难易度:难

    年份:2022

    固定分压偏置共射放大电路如图所示,试找出电路中的本级反馈元件,确定反馈类型并说明该反馈对放大电路的影响。
  • 题型:简答作图题 题类:单元测试 难易度:难

    年份:2022

    试判断如图所示电路的反馈极性,写出反馈过程,并说明反馈类型。
  • 题型:简答作图题 题类:单元测试 难易度:难

    年份:2022

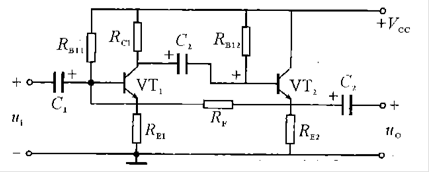

    试判断如图所示电路中电阻RF的反馈类型及对放大器输入电阻和输出电阻的影响。
  • 题型:简答作图题 题类:单元测试 难易度:难

    年份:2022

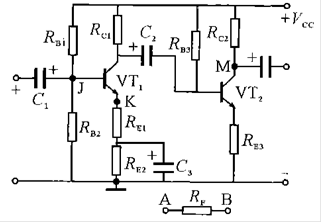

    如图所示的两级放大电路,为了稳定输出电压。

    (1)反馈电阻RF两端A,B应分别与电路中J,K和M,N的哪点相连?
    (2)该电路为何种类型反馈?
  • 题型:简答作图题 题类:单元测试 难易度:难

    年份:2022

    小刚同学为了研究导体电阻与其长度的定量关系,选用了同种材料、粗细相同但长短不同的导线,按如图所示电路进行了实验(R2表示被研究的导线),收集到的数据如下表所示。
    导线长度/cm 电流表示数/A 电压表示数/V 导体电阻/Ω
    5.0 1.00 1.00 1
    1.0 0.75 1.50 2
    20.0 0.50 2.00
    (1)请你将表中空缺处补充完整。
    (2)分析表格中数据,可得出结论:同种材料、粗细相同的导线,电阻跟其长度成______(填“正比”或“反比”)。
    (3)有时在开灯瞬间,看到灯泡一闪而灭,灯丝被烧断,试解释其原因。
  • 题型:简答作图题 题类:单元测试 难易度:难

    年份:2022

    简述对功率放大器的基本要求。
  • 题型:简答作图题 题类:单元测试 难易度:难

    年份:2022

    如图所示是几种功率放大电路中的三极管集电极电流波形,判断各属于甲类、乙类、甲乙类中的哪类功率放大电路。哪一类放大电路的效率最高?为什么?
  • 题型:简答作图题 题类:单元测试 难易度:难

    年份:2022

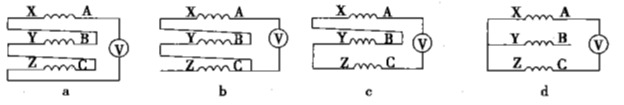

    三相发电机每相绕组额定电压均为220V,试用相量图分析图a、b、c、d四图中电压表的读数
