总题量：77选择本页全部试题

题型：简答作图题题类：单元测试难易度：难
新
年份：2022

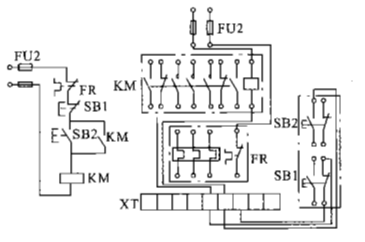

某电路的三相异步电动机单向连续运转控制线路控制原理图和实际接线图如图所示，请你帮他连接完整。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

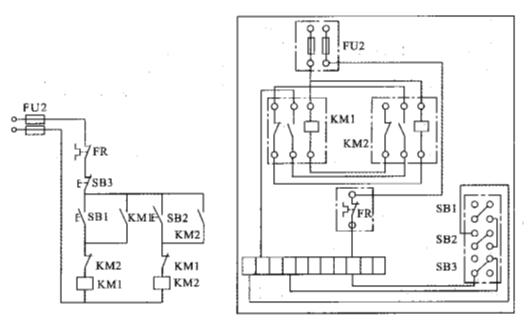

某同学进行三相异步电动机双重联锁正反转控制电路的实训操作。
(1)试将下图所示的原理图补画完整。

(2)根据原理图，试将下图所示的控制电路实物接线图补画完整。

查看解析收藏纠错

+选题

题型：简答作图题题类：单元测试难易度：难

新

年份：2022

绘出下列指令语句表的梯形图。该梯形图如果采用MPS、MPP指令编程，写出相应指令语句表。

0	LD	XI	6	OUT	YI
1	OR	YI	7	LD	X2
2	AN!	XO	8	OUT	Tl
3 【考点】【ET】 4 【考点】【ET】 4	MC	ND		K	40
4		MO	9	MCR	NO
5	LDI	Tl

查看解析收藏纠错

+选题

题型：简答作图题题类：单元测试难易度：难
新
年份：2022

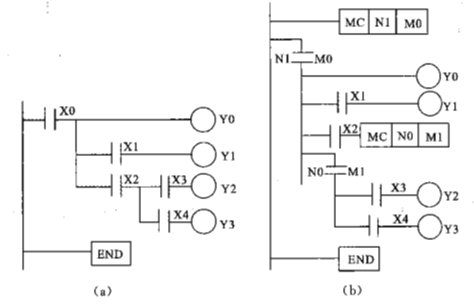

某同学用主控指令将图所示的梯形图(a)转化为图(b)，请指出图(b)中的错误。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

根据如图所示的时序图设计一个延时接通和延时断开电路的梯形图。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

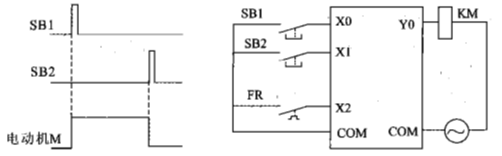

根据如图所示的波形图和接线图，设计控制梯形图。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

如图为用PLC实现两台电动机的顺序起动，同时停止控制线路，其中接触器KM1和KM2分别对应PLC的输出继电器YO和Y1。控制要求：按下起动按钮SB1，一台电动机单独运行5min后，两台电动机同时运行10min，该动作重复执行8次后，两台电动机自动停止，请将功能图补画完整。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

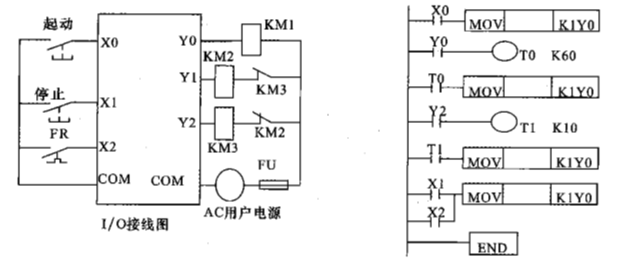

某同学进行三相异步电动机星三角形起动控制线路实训，下图为用MOV指令实现电动机的星三角形起动，在第一梯级要求实现星形起动，KM1和KM2得电，在第三梯级只要求KM3得电，电机接成三角形但电机不转，第五梯级要求KM1和KM3得电，电机运转，第六梯级要求实现电机停转，试将梯形图补画完整。
(KM1---电源接触器，KM2--星形接触器，KM3-三角形接触器)

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

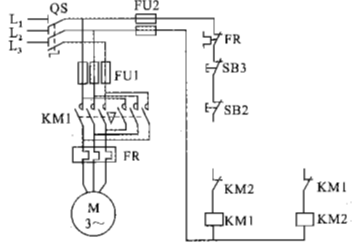

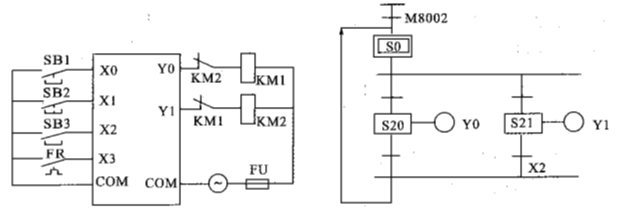

如图所示，某同学欲实现三相异步电动机接触器联锁的正反转控制。试求：
(1)请根据控制原理图补画实际接线图。

(2)根据图示的I／O接线图，若电动机的控制通过PLC实现，请将功能图补画完整。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

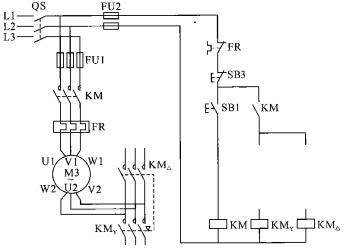

某额定电压380 V、额定电流6A、Δ接法的三相异步电动机，采用按钮转换Y-Δ降压起动控制方法。现给出部分控制线路，如图所示，请将线路补画完整。

查看解析收藏纠错

+选题
