题型：简答作图题题类：单元测试难易度：难
新
年份：2022

用示波器观察频率为900 Hz的正弦电压信号。把电压信号接入示波器Y输人：①当屏幕出现如图所示的波形时，应调节______钮，如果正弦波的正负半周均超出了屏幕的范围，应调节______钮或______钮，或这两个钮配合使用，以使正弦波的整个波形出现在屏幕内。
②若需要屏幕上正好出现一个完整的正弦波形，则将______钮置于______位置，然后调节______钮。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

垂直偏转因数为200 mV／div的100 MHz示波器，观察100 MHz正弦信号峰-峰值为1V。问：
(1)荧光屏应显示多少格？
(2)输人有效值为500mV的100 MHz正弦信号，此时应显示多少格？

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

一晶体管的极限参数为P_CM＝100 mW，I_CM＝20 mA，U_(BR)CEo＝15 V。试问在下列情况下能否正常工作？
(1)U_CE=3 V，I_C=10mA。
(2)U_CE=2 V，I_C=40 mA。
(3)U_CE=6 V，I_C=20mA。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

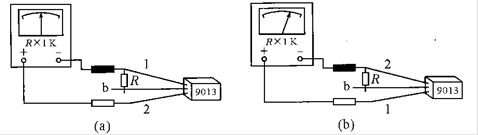

9013型晶体管，已知管脚b组装前用万用表做了如图所示的测量。请根据现象判断管脚1和管脚2的名称以及管型。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

某同学在检修一台电子设备时，因为没有图纸，而且管子上也没有型号，他利用测电位的方法在如图所示的电路中测出管脚1对地电压为5.8V，管脚2对地电压为5.1V，管脚3对地电压为10V。请根据他的测量数据判断该三极管的类型、材料和各管脚极性。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

如图所示，电路有无正常放大作用？为什么？

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

如图所示电路为某交流放大器的直流通路，变更某些电路组件后，分析电路可能出现的现象(设电路原来为正常放大状态)。
(1)R_B1=0。
(2)R_B2=0。
(3)R_B1=∞。
(4)R_B1=0，R_B2=0。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

某固定偏置共射放大电路如图所示，试问该放大电路能否正常工作？

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

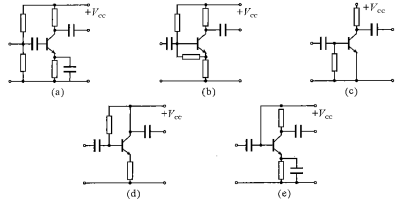

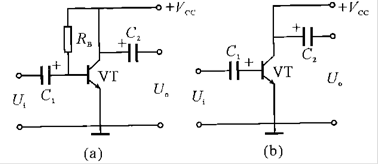

分析如图所示的各电路能否放大正弦交流电压信号？为什么？

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

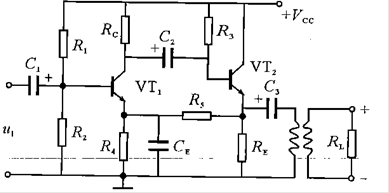

如图所为两级放大电路。
(1)两级放大器之间是什么耦合方式？
(2)若变压器一次绕组匝数为600匝，二次绕组匝数为100匝，变压器的变比是多少？
(3)第二级放大电路的名称是什么？采用这种方式输出的优点是什么？

查看解析收藏纠错
