总题量：253选择本页全部试题

题型：简答作图题题类：单元测试难易度：难

新

年份：2022

绘出下列指令语句表的梯形图。该梯形图如果采用MPS、MPP指令编程，写出相应指令语句表。

0	LD	XI	6	OUT	YI
1	OR	YI	7	LD	X2
2	AN!	XO	8	OUT	Tl
3 【考点】【ET】 4 【考点】【ET】 4	MC	ND		K	40
4		MO	9	MCR	NO
5	LDI	Tl

查看解析收藏纠错

+选题

题型：简答作图题题类：单元测试难易度：难
新
年份：2022

某同学用主控指令将图所示的梯形图(a)转化为图(b)，请指出图(b)中的错误。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

根据如图所示的时序图设计一个延时接通和延时断开电路的梯形图。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

根据如图所示的波形图和接线图，设计控制梯形图。

查看解析收藏纠错

+选题
题型：选择题题类：单元测试难易度：难
新
年份：2022

单相异步电动机在空载能启动，或借助外力能启动，但启动慢且转向不定。造成此种故障的原因可能是(　　)

A.启动电容开路或损坏 B.电机引线断路 C.轴承卡住 D.主绕组匝间短路或接地

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

如图为用PLC实现两台电动机的顺序起动，同时停止控制线路，其中接触器KM1和KM2分别对应PLC的输出继电器YO和Y1。控制要求：按下起动按钮SB1，一台电动机单独运行5min后，两台电动机同时运行10min，该动作重复执行8次后，两台电动机自动停止，请将功能图补画完整。

查看解析收藏纠错

+选题
题型：作图题题类：单元测试难易度：难
新
年份：2022

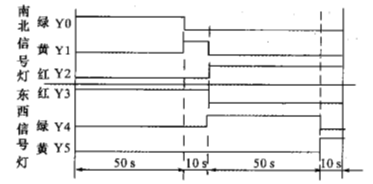

简易交通信号灯一个周期(120s)的时序图如图所示。南北信号灯和东西信号灯同时工作，0～50s期间，南北信号绿灯亮，东西信号红灯亮；50s～60s期间，南北信号黄灯亮，东西信号红灯亮；60s～110s期间，南北信号红灯亮，东西信号绿灯亮；110s～120s期间，南北信号红灯亮，东西信号黄灯亮。试画出其顺序功能图。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

某同学进行三相异步电动机星三角形起动控制线路实训，下图为用MOV指令实现电动机的星三角形起动，在第一梯级要求实现星形起动，KM1和KM2得电，在第三梯级只要求KM3得电，电机接成三角形但电机不转，第五梯级要求KM1和KM3得电，电机运转，第六梯级要求实现电机停转，试将梯形图补画完整。
(KM1---电源接触器，KM2--星形接触器，KM3-三角形接触器)

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

如图所示，某同学欲实现三相异步电动机接触器联锁的正反转控制。试求：
(1)请根据控制原理图补画实际接线图。

(2)根据图示的I／O接线图，若电动机的控制通过PLC实现，请将功能图补画完整。

查看解析收藏纠错

+选题
题型：选择题题类：单元测试难易度：难
新
年份：2022

变频器由主电路(包括整流器、中间直流环节、逆变器)和______组成。(　　)

A.输人电路 B.输出电路 C.反馈电路 D.控制电路

查看解析收藏纠错

+选题
