题型：综合应用题题类：单元测试难易度：难
新
年份：2022

如图所示的三极管放大电路，Vcc＝12 V，R_B1＝30 kΩ，Rc＝2 kΩ，I_CQ＝1.5 mA，U_E＝3 V，β＝50，忽略管压降。
(1)试在图中标出三个电容的极性。
(2)试求出R_B2、R_m的值。
(3)求出放大电路的输入电阻、输出电阻和电压放大倍数。
(4)若将电容C_E去掉，试定性说明其静态工作点，输出波形会怎样变化？若将Rc短接，其输出波形会如何变化？若在输出端接人负载，其输出波形又将怎样变化？
(5)若输出波形出现削顶现象，应调整哪个元件？怎么调整？

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：难
新
年份：2022

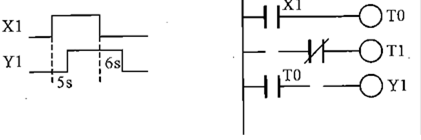

请根据如图所示的时序图将对应梯形图补画完整。
