题型：分析计算题题类：单元测试难易度：中档
新
年份：2022

对称三相负载接到线电压为380V的对称三相电源上，其中每相电阻为6Ω，电抗为8Ω，试分别求负载星形连接和三角形连接时的相电压、相电流、线电流以及有功功率、视在功率。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2022

某三相对称负载做星形连接，其中每项的电阻R＝30Ω，电感L＝127mH，接在三相对称电源上，已知u_uv＝380\( \sqrt{2}\)sin(314t＋30°)V，试求：
(1)每相负载的阻抗；
(2)负载的功率因数；
(3)写出U相负载的瞬时值表达式；
(4)三相负载的有功功率；
(5)中性线电流。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2022

有一对称三相负载做星形连接，每相负载的电阻R＝10Ω，感抗X_L＝10Ω，接入线电压为380V的对称电源上，的对称电源上，设\( {u}_{UV}=380\sqrt{2}\mathit{sin}(314t+6{0}^{°})V,\)相电流的表达式.

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2022

有三个单相负载，R_u＝5Ω，R_v＝10Ω，R_w＝20Ω，Y形接法，接入三相四线制电路中，电源相电压为220V，f＝50Hz，试求：
(1)各相电流和中线电流。
(2)如果U相断开，各相电流各为多少？
(3)如果U相断开时，中线也断开了，各相负载的电压和电流各为多少？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2022

如图所示为工频三相四线制照明电路，其中灯HL₁、HL₂为“220V100W”，HL₃为“220V.60W”，
请分析说明：
(1)各开关闭合后，三只灯能否正常发光？中性线上是否有电流？
(2)当U相熔断器熔断后，三只灯亮度将如何变化？当中性线也断开时，HL₂亮度将如何变化？HL₃分压237.5V，会不会烧坏而HL₂灯因此熄灭？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2022

有一对称三相负载，每相的电阻R＝8Ω，感抗X_L＝6Ω，分别接成星形，三角形接到线电压为380V的对称三相电源上，如图所示，试求：
(1)负载做星形连接时的相电流、线电流和有功功率；
(2)负载做三角形连接时的相电流、线电流和有功功率。

(a)星形连接(b)三角形连接

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：易
新
年份：2022

某三相异步电动机的额定值如下：P_N＝7.5kW，U_N＝380／220V，接法Y／Δ，n_N＝1440r／min，cosφ＝0.79，n_N＝0.85。试求：
(1)电动机的磁极数为多少？
(2)采用Y-Δ降压起动时，定子绕组上的电压为多少？
(3)如果Y-Δ起动电流为额定电流的7倍，则起动时电流IST为多少？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2022

在电阻、电感和电容串联电路中，电流大小为6A，U_R＝80V，U_L＝240V，U_c＝180V，电源频率为50Hz。
试求：(1)电源电压有效值U；(2)电路参数R、L和C；(3)电流与电压的相位差。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2022

如图所示，已知电流表的读数为4A，R＝30Ω，X_L＝40Ω，X_C＝80Ω。试求电压表V₁和V₂的读数。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2022

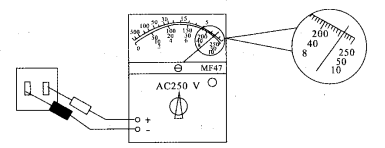

如图所示为某同学用MF47型万用表测量实训台上插座两孔之间的电压，他依次进行了如下操作：

(1)进行欧姆调零；
(2)根据估算，选择AC500V挡进行测量；
(3)测量中发现指针未指到满刻度2／3以上位置，立即将转换开关拨到AC250V挡进行测量；
(4)指针稳定后，指在图示位置，读出电压为220V并记录；
(5)测量完毕，将万用表水平放置到桌面上。
请分析说明测量过程中的错误之处。

查看解析收藏纠错
