题型：综合应用题题类：单元测试难易度：中档
新
年份：2022

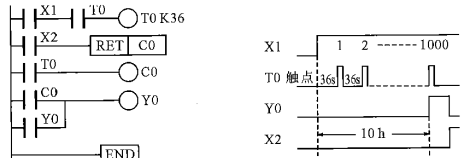

如图所示的梯形图是某学生根据时序图用定时器和计数器的组合设计的，延时时间为10h。
请指出梯形图中的错误。

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2022

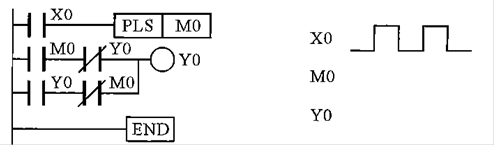

根据图所示的PLC梯形图，画出M0和Y0的时序波形图(Y0初态为0)。

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2022

如图所示，当 X0 为 " ON " 时，指出：
( 1 ) 当 C10 的当前值为 20 时， Y0 ， Y1 、 Y2 的状态；
( 2 ) 当 C10 的当前值为 120 时， Y6 ， Y1 、 Y2 的状态 .

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2022

用比较指令实现密码门的梯形图如图所示，密码 110 ，当密码正确后，延时 3 s 开门，开门为 Y0 ，开门
后 30 s 自动关门 . 请将梯形图补画完整 .

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2022

如图所示的FR-E740变频器接线图，现通过按钮控制实现变频器的4速调速。
(1)请将接线图补画完整。
(2)此时要调整RH和RL对应的端子的设定频率，分别调整哪两个参数？

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2022

完成变频器接线图(通过外部端子进行频率设定，STF与STR实现正反转起动)。

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2022

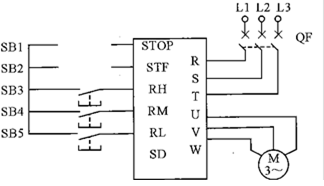

如图所示为FR-E740变频器控制接线图，现通过按钮实现启动、停止电动机，用PU模式设定运行频率，试回答下列问题。
(1)请将接线图补画完整。
(2)模式选择Pr.79参数设定为多少？
(3)电动机正转起动如何实现？

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2022

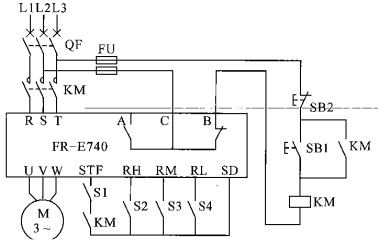

如图所示，某同学进行变频器控制实训，设置变频器参数Pr.4＝25，Pr.5＝35，Pr.6＝45，Pr.79＝2，其他参数采用默认值，当闭合QF、按下SB1后，请问：
(1)若只按下开关S1和S2，电动机转速对应的频率是多少？
(2)若只按下开关S1，S3和S4，电动机转速对应的频率是多少？
(3)重新设置Pr.26＝40后，要使电动机转速对应的频率是40 Hz，除按下S1外，还需按下哪几个开关？

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2022

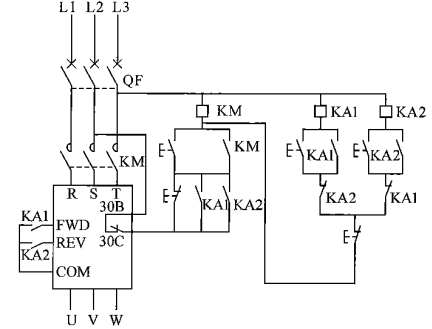

变频器正反转控制电路如图所示，回答下列问题：
(1)标出控制变频器通电的按钮SB1、控制变频器断电的按钮SB2、控制变频器正转运行的按钮SB3。
(2)变频器在正转或反转运行时，能通过按钮SB2控制变频器断电吗？为什么？
(3)变频器在正转运行时，反转SB4按钮有效吗？为什么？
(4)当变频器故障报警信号输出时，能够使变频器主电路断电吗？为什么？

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2022

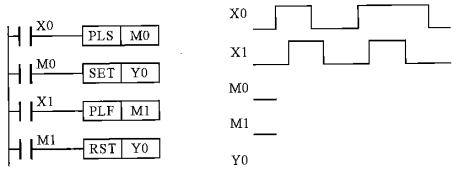

根据如图所示的梯形图，画出MO、M1、Y0的输出波形。

查看解析收藏纠错
