题型：综合应用题题类：单元测试难易度：中档
新
年份：2022

请根据如图所示的逻辑电路，画出L与Q的波形图(设Q的初态为0)。

查看解析收藏纠错相似题

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2022

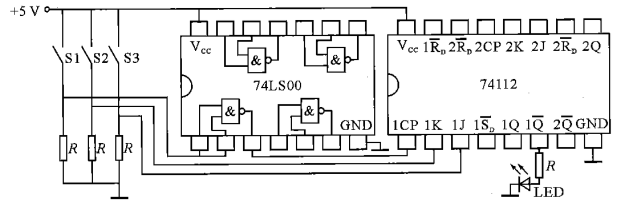

如图所示为某同学实训时所连接的触发器逻辑功能电路，其由与非门74LS00和JK触发器74112(CP 下降沿触发)构成，开始LED灯不发光。请问：
(1)当开关S2、S3闭合时，要使LED灯发光，开关S1如何操作？
(2)当开关S1、S2、S3闭合时，要使LED灯熄灭，开关S1如何操作？
(3)当LED灯熄灭后，开关S2断开，开关S3闭合，开关S1闭合时，LED灯是否会发光？

查看解析收藏纠错相似题

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2022

如图所示，与非门构成的基本RS触发器的初始状态为0，试根据R、S的波形，画出Q端的波形。

查看解析收藏纠错相似题

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2022

JK触发器的初始状态为0，CP下降沿触发，试根据如图所示CP，J，K的波形，画出Q端的波形。

查看解析收藏纠错相似题

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2022

怎样利用JK 触发器组成一个四位二进制加法计数器？

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2022

LM555时基电路外围有______个管脚。(　　)

A.4 B.5 C.6 D.8

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2022

555时基电路的直接清零端是(　　)

A.2脚 B.3脚 C.4脚 D.6脚

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2022

555时基电路的直接清零端加______有效。(　　)

A.高电平 B.低电平 C.高、低电平均可 D.电源电压

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2022

关于555时基电路芯片的说法，正确的是(　　)

A.双列直插式封装的555时基电路的引脚共有10个 B.从顶视图看右下角最后一条引线为接地端 C.引脚3为低电平有效清零端RD D.引脚6为高电平触发端TH

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2022

关于555时基电路的功能说法正确的是(　　)

A.当\( \overline{{R}_{D}}=0\)时，不论TH、\( \overline{TR}\)为何值，输出端为高电平 B.当\( \overline{{R}_{D}}=1\)时，\( TH＞\frac{2}{3}{V}_{cc}、\overline{TR}＞\frac{1}{3}{V}_{cc}\)时，输出端为低电平 C.当\( \overline{{R}_{D}}=1\)时，\( TH<\frac{2}{3}{V}_{cc}、\overline{TR}＞\frac{1}{3}{V}_{cc}\)时，输出端为高电平 D.当\( \overline{{R}_{D}}=1\)时，\( TH<\frac{2}{3}{V}_{cc}、\overline{TR}<\frac{1}{3}{V}_{cc}\)，输出端保持原来状态

查看解析收藏纠错相似题

+选题
