题型：选择题题类：单元测试难易度：中档
新
年份：2022

要使示波器的波形显示得亮而清晰，应调节(　　)

A.辉度旋钮 B.聚焦旋钮 C.辉度和聚焦旋钮 D.X或Y轴衰减旋钮

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2022

将示波器扫描时间因数置2μs／div，扫描扩展置×10，此时在屏幕水平轴上下10 div长范围内正好看到5个完整的正弦波的频率是(　　)

A.0.5 MHz B.2.5 MHz C.0.25 MHz D.5 MHz

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2022

用时间因数误差为＋2％的示波器，测量某时间间隔为10 ns，则此时间间隔的实际值为(　　)

A.10 ns B.9.8 ns C.10.2 ns D.12 ns

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2022

在对示波器进行多踪干扰检查时，应将被检示波器Y轴功能开关置于______位置。(　　)

A.A+B B.交替 C.A D.B

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2022

示波器面板上标定的垂直偏转因数V／div中电压“V”是指电压的______值。(　　)

A.有效 B.平均 C.峰-峰 D.瞬时

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2022

低频信号发生器的输出幅度每衰减20 dB，输出信号的电压值即变为原来的(　　)

A.0.5 B.0.1 C.31% D.\( \frac{1}{\sqrt{2}}\)

查看解析收藏纠错相似题

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

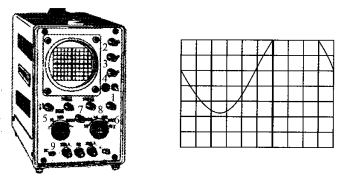

当用示波器观察正弦电压波形时，若荧光屏上出现如图所示的波形，是哪些旋钮位置不对？应如何调节？

查看解析收藏纠错相似题

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

将周期为1ms／div的时标信号输人被检示波器，该示波器扫描时间因数置于1ms／div，8个周期的波形在屏幕水平方向测得为7.9格(在格刻度线内)，试求该挡扫描时间因数为多少？

查看解析收藏纠错相似题

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

用示波器观察频率为900 Hz的正弦电压信号。把电压信号接入示波器Y输人：①当屏幕出现如图所示的波形时，应调节______钮，如果正弦波的正负半周均超出了屏幕的范围，应调节______钮或______钮，或这两个钮配合使用，以使正弦波的整个波形出现在屏幕内。
②若需要屏幕上正好出现一个完整的正弦波形，则将______钮置于______位置，然后调节______钮。

查看解析收藏纠错相似题

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

垂直偏转因数为200 mV／div的100 MHz示波器，观察100 MHz正弦信号峰-峰值为1V。问：
(1)荧光屏应显示多少格？
(2)输人有效值为500mV的100 MHz正弦信号，此时应显示多少格？

查看解析收藏纠错相似题

+选题
