关于YB1605型低频信号发生器的说法，正确的是(　　)

A.低频信号发生器通电前，先将衰减开关键按下 B.顺时针旋转频率调节旋钮，频率增大；逆时针旋转，频率减小 C.顺时针旋转电平旋钮至最大，示波器波形向下移动 D.电压表示数为5V，输出衰减置于20 dB，则输出电压为50V

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2022

低频信号发生器的输出衰减开关置于40 dB，电压表指示在50V，则输出电压的值为(　　)

A.5 V B.50 V C.0.5 V D.0.05 V

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2022

关于示波器的说法，正确的是(　　)

A.顺时针转动“辉度”旋钮，辉度变亮；反之减弱直至消失 B.第二阳极与第一阳极、控制栅极相比处于正电位，实现辉度调节 C.控制栅极是顶端有孔的圆筒，套装在阴极之外，其电位比阴极电位高 D.按下“扩展拉×10”时X轴扫描速度扩大10倍

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2022

在输入信号频率较高时实现双踪显示应选择______的显示方式。(　　)

A.“断续” B.“YA+Y” C.“YA”或“Y” D.“交替”

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2022

用示波器观察一正弦波电压的波形，若测出屏中正弦波电压峰-峰值为4div，挡位为5V／div，探头不衰减，正弦波电压的有效值为(　　)

A.20 V B.10 V C.5/2 V D.10/2 V

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2022

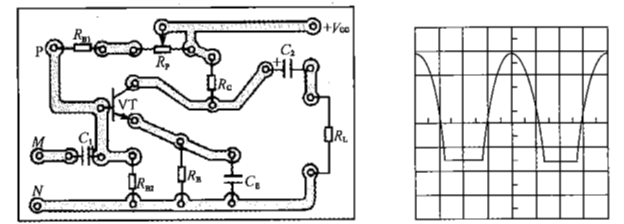

某同学对分压偏置式放大电路进行调试，装配图如图所示。
(1)由低频信号发生器给电路提供1kHz、20mV的正弦信号，电压输出线应接在电路中的哪两个点上？用什么旋钮调节输出电压？
(2)根据示波器显示的输出电压波形判断电路能否正常工作？为什么？要使电路正常工作应如何调节Rp(增大或减小)？
(3)若CE击穿，会出现什么现象？
(4)若β＝50，Rp＝30kΩ，R_B1＝15kΩ，R_B2＝10kΩ，r_be＝1，45kΩ，R_E＝2kΩ，R_C＝R_L＝3kΩ，当调节Rp至中间位置，试求输入电阻R_i、输出电阻R。、电压的放大倍数A。和输出电压U。。若不接负载R_L，输出电压的幅值如何变化？

查看解析收藏纠错相似题

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

如图用双踪示波器观察电阻和电容两端的波形，YB接于电容两端。
(1)若用YA通道测试电阻两端的波形，请指出探头如何连接？
(2)请指出电压波形1、2分别对应的通道。
(3)若示波器的扫描时间灵敏度旋钮置于50ms／div，“微调”旋钮置于“标准”位置，当使用“扩展拉X10”时，计算电源电压的周期。

查看解析收藏纠错相似题

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

用示波器测输入电压波形，时间灵敏度旋钮置于“5ms／div”，电压灵敏度旋钮置于“5V／div”，显示波形形状如图所示，调节哪些旋钮才能使示波器荧光屏上的波形达到如下要求：(1)波形清晰；(2)亮度适中；(3)幅度适中；(4)波形在荧光屏中央。

查看解析收藏纠错相似题

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

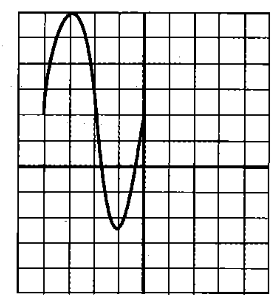

如图所示为某一正弦交流电在示波器上所显示的波形，此时示波器的输人灵敏度开关置于0.5V／div，被测信号经探极10：1接人，扫描时间选择开关置于5ms／div，且使用了“扩展拉X10”，试求该交流电的有效值和频率。

查看解析收藏纠错相似题

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

用低频信号发生器输出正弦波信号，用示波器观察电压波形如图所示：
(1)启动示波器后，发现显示的波形不清晰，应调哪个旋钮？
(2)如果信号的峰峰值是40mV，则垂直灵敏度开关应置于哪个挡位？如果将探针打到探极10：1上，某同学读出的数值仍然是40mV，则垂直灵敏度开关应置于哪个挡位？
(3)扫描时间选择开关置于5ms／div，信号的频率是多少？如果扫描时间选择开关同上，拉出“扩展拉×10”按钮后，0.25个周期波形占几个格？

查看解析收藏纠错相似题
