3.1 基本形体的投影图-山东版建筑识图建筑同步练习题

题型：

全部选择题简答题作图题计算题综合应用题

难易程度：

全部易较易中档较难难

题类筛选：

全部历年真题模拟题期末考试期中考试月考试卷单元测试其他

年份：

全部 2022 2021 2020 2019 2018 2017 更早

总题量：43 选择本页全部试题

题型：选择题题类：单元测试难易度：易
新
年份：2022

______不能用纬圆法求形体表面的点、线的投影。(　　)

A.棱锥 B.圆柱 C.圆锥 D.球

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2022

已知圆球上点M的V面投影，其H面投影正确的是(　　)

A.m1 B.m2 C.m3 D.m4

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2022

四棱台的一个投影反映底面实形，另两个投影为(　　)

A.圆 B.三角形 C.矩形 D.梯形

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2022

在曲面体中，母线是曲线的是(　　)

A.圆柱 B.圆锥 C.圆台 D.球

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2022

在形体表面上取点，首先应(　　)

A.判断点所在的面 B.作出辅助直线 C.作出辅助圆线 D.直接求

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2022

已知三棱锥的三视图和其上点A的V面投影，则它的正立面投影和侧立面投影的可见性为(　　)

A.可见，不可见 B.可见，可见 C.不可见，可见 D.不可见，不可见

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2022

若球面上某个点的H、V面投影均不可见，W面投影不可见，则该点在球面上的位置正确的是(　　)

A.左后上方 B.左前下方 C.右后下方 D.右前上方

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2022

下列不属于曲面体的是(　　)

A.圆柱体 B.圆锥体 C.球 D.棱柱体

查看解析收藏纠错相似题

+选题
题型：作图题题类：单元测试难易度：中档
新
年份：2022

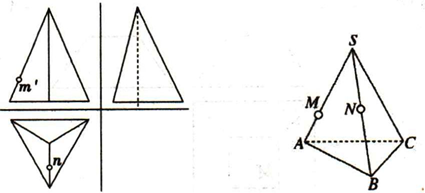

如图所示，M、N分别是立体表面上的两个点。已知M点的正面投影m'、N点的水平投影n，试求点M、N的另外两面投影。

查看解析收藏纠错相似题

+选题
题型：作图题题类：单元测试难易度：中档
新
年份：2022

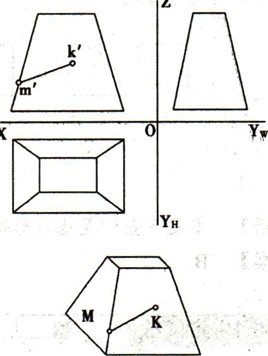

如图所示，已知立体表面上直线MK的正面投影m'，试作直线MK的水平投影mk和侧面投影m”k”

查看解析收藏纠错相似题

+选题
