平面的W面投影为一直线，该平面可能为(　　)

A.侧平面 B.侧垂面 C.铅垂面 D.正垂面

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2022

两同时垂直于水平面的平面相交，其交线为(　　)

A.水平线 B.正垂线 C.铅垂线 D.侧垂线

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2022

如图所示，已知平面的V、H面投影，其W面投影正确的是(　　)

A. B. C. D.

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2022

已知平面ABCDEF的两面投影，H面投影的形状判别正确的选项是(　　)

A.积聚成线 B.五边形 C.六边形 D.无法确定

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2022

直线或平面若平行于一个投影面，则反映(　　)

A.类似形 B.积聚性 C.倾斜性 D.显实性

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2022

投影面垂直线指垂直于一个投影面，对另两个投影面(　　)

A.平行门 B.垂直 C.倾斜 D.不确定

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2022

水平投影面能反映的内容是(　　)

A.形体的高度和长度 B.形体的侧立面形状 C.形体的高度和宽度 D.形体的上下、前后位置关系

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2022

在侧面投影图上不能反映实际长度的是(　　)

A.正垂线 B.水平线 C.铅垂线 D.侧平线

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2022

若平面只有一个投影积聚且倾斜于投影轴，该平面为(　　)

A.投影面平行面 B.投影面垂直面 C.一般位置平面 D.投影面倾斜面

查看解析收藏纠错相似题

+选题
题型：作图题题类：单元测试难易度：中档
新
年份：2022

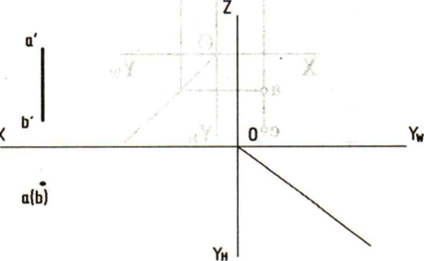

已知铅垂的正方形ABCD的左后边AB的两面投影，该正方形与V面的倾角B=30°，完成正方形的三面投影。
