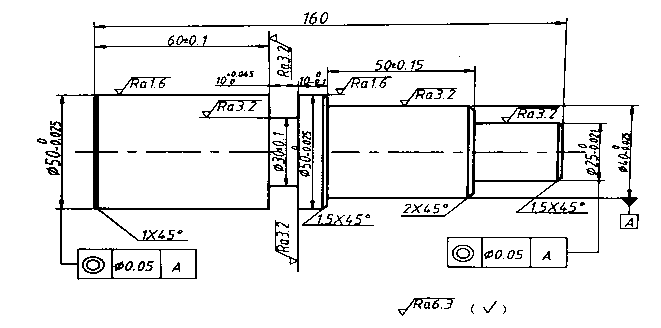

32 . 现要在车间加工如图3-11所示的阶梯轴,要求零件具有良好的综合力学性能。毛坯采用52X165的棒料,看懂零件图,回答下列问题:
图3-11
(1)分析阶梯轴的加工步骤,补全括号中的加工内容。
①三爪卡盘装夹,车端面,(a),粗车φ40和φ25外圆。
②调头，三爪卡盘装夹φ40外圆,车端面,(b),钻中心孔,粗车φ50外圆。
③用车槽刀(c)至尺寸要求。
④采用双顶尖装夹，精车φ50、φ40 和φ25外圆至尺寸要求,最后(d)。
(2)该轴槽深度是多少?若车槽刀主切削刃宽度为4mm,粗车该槽最少需几次横向进给?
(3)按照上述阶梯轴的加工步骤内容完成①粗车程序段
O0001
N10 G40 G99 G21
N20 G00 X100 Z200 M03 S600 F0.2
N30 T0101
N40 G00 X0 Z5
N50 G01 Z0
N60 X42
N70( e )
N80 X53
N90 G00 Z0
N100 G01 X27
N110( f )
N120 G00 X100 Z200
.....................
外圆应该选用哪一种车刀?
