山东省2012年普通高校招生（春季）考试机电一体化理论真题-试卷

选择本卷全部试题

题型：选择题难易度：易

1 . (2012•山东) 在普通平键连接中，平键与键槽有配合公差要求的是( )

A. 两端面 B. 两侧面 C. 底面 D. 上面

查看解析收藏纠错

+选题
题型：选择题难易度：难

2 . (2012•山东) 齿轮轮毂长度为30mm，安装齿轮的轴头部分A型普通平键键槽长度应加工为( )

A. 16mm B. 25mm C. 32mm D. 35mm

查看解析收藏纠错

+选题
题型：选择题难易度：易

3 . (2012•山东) 用于确定螺纹几何参数和配合性质的螺纹直径是( )

A. 公称直径 B. 大径 C. 中径 D. 小径

查看解析收藏纠错

+选题
题型：选择题难易度：难

4 . (2012•山东) 滚动轴承在密封不可靠以及多尘的运转条件下工作时，易发生的失效形式为( )

A. 疲劳点蚀 B. 塑性变形 C. 磨粒磨损 D. 滚动体破裂

查看解析收藏纠错

+选题
题型：选择题难易度：中档

5 . (2012•山东) 镗刀杆需要微调镗刀位置，采用的螺旋传动是( )

A. 差动螺旋 B. 复式螺旋 C. 传力螺旋 D. 传导螺旋

查看解析收藏纠错

+选题
题型：选择题难易度：易

6 . (2012•山东) 由点A(10，0，0)，点B(0，10，0)和原点O组成的三角形是( )

A. 水平面 B. 侧垂面 C. 铅垂面 D. 正垂面

查看解析收藏纠错

+选题
题型：选择题难易度：易

7 . (2012•山东) 联轴器和离合器的主要作用是( )

A. 补偿两轴的综合位移 B. 防止机器发生过载 C. 减缓冲击和振动 D. 连接两轴，使其共同旋转以传递运动和转矩

查看解析收藏纠错

+选题
题型：选择题难易度：易

8 . (2012•山东) 采用金属弹性元件，补偿偏移能力强，适用于大功率机械传动的联轴器是( )
A.齿式联轴器
B.套简联轴器
C.蛇形弹簧联轴器
D.弹性套柱销联轴器

查看解析收藏纠错

+选题
题型：选择题难易度：易

9 . (2012•山东) 如图所示，运动副A属于高副的是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：易

10 . (2012•山东) 如图所示，油田抽油机驱动机构ABCD采用的是( )

A. 曲柄摇杆机构 B. 双摇杆机构 C. 双曲柄机构 D. 曲柄滑块机构

查看解析收藏纠错

+选题
题型：选择题难易度：难

11 . (2012•山东) 如图所示，机构的构件长度如下：\( {L}_{BC}\)50mm，\( {L}_{CD}\)=35mm，\( {L}_{AD}\)=40mm，欲使该机构成为曲柄摇杆机构，最短杆AB的长度\( {L}_{AB}\)尺寸范围是( )

A. 0<\( {L}_{AB}\)≤25mm B. 25mm<\( {L}_{AB}\)≤45mm C. 45mm≤\( {L}_{AB}\)≤50mm D. 50mm≤\( {L}_{AB}\)≤55mm

查看解析收藏纠错

+选题
题型：选择题难易度：易

12 . (2012•山东) 在曲柄滑块机构中，如果取滑块为机架，则可获得( )
A.转动导杆机构
B.曲柄摇块机构`
C.摆动导杆机构
D.摇杆滑块机构

查看解析收藏纠错

+选题
题型：选择题难易度：易

13 . (2012•山东) 在内燃机配气凸轮机构中，凸轮与从动件之间的锁合是利用( )

A. 重力 B. 弹簧力 C. 凸轮凹槽轮廓 D. 从动件末端结构

查看解析收藏纠错

+选题
题型：选择题难易度：中档

14 . (2012•山东) 如图所示为V带传动的四种张紧方式，正确的方式是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：易

15 . (2012•山东) CA6140普通车床用的V带，标记为B2240GB/T11544，2240表示( )

A. 外周长度 B. 内周长度 C. 基准长度 D. 内外周长的平均值

查看解析收藏纠错

+选题
题型：选择题难易度：中档

16 . (2012•山东) 自行车中的链传动，大链轮齿数为50，小链轮齿数为20，链条有52个链节，传动比为( )

A. 2.5 B. 0.4 C. 1.04 D. 2.6

查看解析收藏纠错

+选题
题型：选择题难易度：中档

17 . (2012•山东) 在套筒滚子链中，滚子与套筒采用间隙配合，目的是( )

A. 缓和冲击 B. 连接两链节 C. 使链条具有挠性 D. 滚子能够转动，减小与轮齿间的磨损

查看解析收藏纠错

+选题
题型：选择题难易度：中档

18 . (2012•山东) 在中低速、中小载荷传动中，主要采用的齿轮是( )

A. 直齿圆柱齿轮 B. 斜齿圆柱齿轮 C. 直齿圆锥齿轮 D. 人字齿圆柱齿轮

查看解析收藏纠错

+选题
题型：选择题难易度：易

19 . (2012•山东) 两个直齿圆柱齿轮要能正确啮合传动，除模数相等的条件外，还必须( )

A. 分度圆直径相等 B. 齿厚相等 C. 分度圆上压力角相等 D. 齿数相等

查看解析收藏纠错

+选题
题型：选择题难易度：易

20 . (2012•山东) 根据承受载荷情况，下列各轴与火车轮轴属于相同类型的是( )

A. 滑轮轴 B. 齿轮减速器输出轴 C. 汽车变速箱与后桥连接轴 D. 内燃机曲轴

查看解析收藏纠错

+选题
题型：选择题难易度：易

21 . (2012•山东) 数控机床的伺服进给电动机要求高速，高精度传动，应采用的传动带是( )

A. 圆带 B. 平带 C. V带 D. 同步带

查看解析收藏纠错

+选题
题型：选择题难易度：难

22 . (2012•山东) 如图所示的蜗杆传动中，蜗轮转向标注正确的是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：易

23 . (2012•山东) 如图所示，已知主，俯视图，正确的左视图是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：难

24 . (2012•山东) 如图所示，已知主、俯视图，正确的左视图是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：易

25 . (2012•山东) 在阶梯轴上设计越程槽的目的是( )

A. 对轴上零件轴向定位 B. 属于加工工艺结构，满足加工要求 C. 为了减小应力集中 D. 便于轴上零件装配

查看解析收藏纠错

+选题
题型：选择题难易度：难

26 . (2012•山东) 不能实现轴上零件周向固定的方法是( )

A. 圆螺母固定 B. 花键连接. C. 紧定螺钉连接 D. 销连接

查看解析收藏纠错

+选题
题型：选择题难易度：中档

27 . (2012•山东) 一阶梯轴轴端要安装代号为51310的滚动轴承，该轴需要加工的轴颈部分直径为( )

A. 10mm B. 12mm C. 31mm D. 50mm

查看解析收藏纠错

+选题
题型：选择题难易度：中档

28 . (2012•山东) 在高速、重载及冲击较大的场合，应选用的轴承是( )

A. 圆锥滚子轴承 B. 整体式滑动轴承 C. 推力滑动轴承 D. 对开式滑动轴承

查看解析收藏纠错

+选题
题型：选择题难易度：难

29 . (2012•山东) 外啮合式齿轮泵能够吸、压油，是因为( )

A. 油液存在压力 B. 油液能输送能量 C. 齿轮泵自吸能力强 D. 泵内密封容积变化

查看解析收藏纠错

+选题
题型：选择题难易度：中档

30 . (2012•山东) 在液压系统中，要实现远程调压，需要在先导型溢流阀的远程控制口上接上一个( )

A. 减压阀. B. 溢流阀 C. 单向阀 D. 二位二通换向阀

查看解析收藏纠错

+选题
题型：选择题难易度：中档

31 . (2012•山东) 机床主轴箱内齿轮的润滑方式是( )

A. 滴油润滑 B. 油浴润滑 C. 压力润滑 D. 喷油润滑

查看解析收藏纠错

+选题
题型：选择题难易度：难

32 . (2012•山东) 如图所示液压系统，能够实现液压缸"快进一工进一快退"工作循环，在流量q一定时，若要求快进与快退速度相等，则缸内径D与活塞杆直径d应满足( )

A. d=D/2 B. d=D/3 C. D=\( \sqrt{2}\)d D. d=D

查看解析收藏纠错

+选题
题型：选择题难易度：难

33 . (2012•山东) 下列旋转动密封方式中，属于非接触式密封的是( )

A. 毡圈密封 B. 机械密封 C. 曲路密封 D. 唇形密封圈密封

查看解析收藏纠错

+选题
题型：选择题难易度：中档

34 . (2012•山东) 液压系统调速回路中，与变量泵并联的溢流阀的作用是( )

A. 稳压溢流 B. 过载保护 C. 控制流量 D. 产生背压

查看解析收藏纠错

+选题
题型：选择题难易度：中档

35 . (2012•山东) 主要用来控制主系统的工作压力的液压回路是( )

A. 换向回路 B. 锁紧回路 C. 减压回路 D. 调压回路

查看解析收藏纠错

+选题
题型：选择题难易度：中档

36 . (2012•山东) 如图所示，正确的A-A全剖主视图是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：易

37 . (2012•山东) 下列回路中，属于方向控制回路的是( )

A. 制动回路 B. 卸荷回路 C. 平衡回路 D. 保压回路

查看解析收藏纠错

+选题
题型：选择题难易度：易

38 . (2012•山东) 金属材料抵抗永久变形和断裂的能力称为( )

A. 塑性 B. 韧性 C. 硬度 D. 强度

查看解析收藏纠错

+选题
题型：选择题难易度：中档

39 . (2012•山东) 在液压缸结构不变时，液压缸的运动速度取决于( )

A. 外负载大小 B. 泵输出流量 C. 系统压力 D. 进入液压缸的流量

查看解析收藏纠错

+选题
题型：选择题难易度：中档

40 . (2012•山东) 在下列金属材料中，能够制造汽车发动机曲轴的是( )

A. HT200 B. QT800―2 C. T10A D. Q355NHC

查看解析收藏纠错

+选题
题型：选择题难易度：中档

41 . (2012•山东) 能够制造刃具、量具等工具的不锈钢是( )

A. 10Cr17 B. 12Cr18Ni9 C. 68Cr17 D. GCr15

查看解析收藏纠错

+选题
题型：选择题难易度：中档

42 . (2012•山东) 在圆柱端面上划线找圆心，下列方法不合适的是( )

A. 划卡 B. 千斤顶与划线盘配合 C. V型铁与划线盘配合 D. V型铁与高度游标尺配合

查看解析收藏纠错

+选题
题型：选择题难易度：易

43 . (2012•山东) 用45钢制作齿轮，在下料，锻造、正火，粗加工之后，精加工之前，要进行的热处理是( )

A. 退火 B. 淬火 C. 低温回火 D. 调质

查看解析收藏纠错

+选题
题型：选择题难易度：易

44 . 关于焊条直径和焊接电流的选择，说法错误的是( )

A. 焊件厚度大时，一般选粗焊条，大电流 B. 平焊时焊条直径和电流都选一点 C. 多层焊打底(焊第一层)时，焊条直径和电流要大一些 D. 多层焊填充焊道时，焊条直径和电流大一些

查看解析收藏纠错

+选题
题型：选择题难易度：中档

45 . (2012•山东) 如图所示，退刀槽尺寸标注最合理的是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：中档

46 . (2012•山东) 数控车床与普通车床相比，在机械结构上差别最大的是( )

A. 主轴箱 B. 后尾座 C. 刀架 D. 进给传动机构

查看解析收藏纠错

+选题
题型：选择题难易度：易

47 . (2012•山东) 锉削加工余量大，精度等级和表面质量要求低的低硬度工件应选用的锉刀是( )

A. 粗齿锉 B. 细齿锉 C. 粗油光锉 D. 细油光锉

查看解析收藏纠错

+选题
题型：选择题难易度：易

48 . (2012•山东) 如图所示，关于轴上平键键槽局部剖视图表达最合理的是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：易

49 . (2012•山东) 如图所示，关于内，外螺纹主、俯视图的规定画法全部正确的是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：易

50 . (2012•山东) 机构制图国家标准规定的尺寸公差等级共有( )

A. 13级 B. 18级 C. 20级 D. 28级

查看解析收藏纠错

+选题
题型：简答题难易度：难

51 . (2012•山东) 图所示为自卸货车翻斗机构，液压缸柱塞外伸，推动AB转动，从而使车斗倾斜，将货物卸下，杆长\( {L}_{AB}\)=27cm，\( {L}_{BC}\)=41cm，\( {L}_{CD}\)=61cm，\( {L}_{AD}\)=71cm.看懂简图，回答下列问题：
(1)机构ABCD和AEF的名称是什么?
(2)机构ABCD在工作中有无死点位置?
(3)两个四杆机构共有几个低副?

查看解析收藏纠错

+选题
题型：简答题难易度：难

52 . (2012•山东) 如图所示为螺纹连接的两种防松方法.看懂结构，结合实践，回答下列问题：
(1)图(a)采用的防松元件是什么?这种防松方法与对顶螺母防松相比，哪一种效果更好?
(2)图(b)采用的防松元件是什么?属于哪一类防松措施?

查看解析收藏纠错

+选题
题型：简答题难易度：难

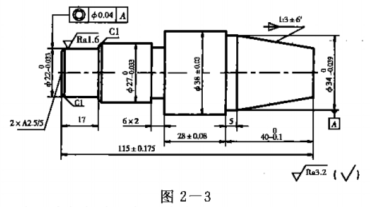

53 . 要在普通车床上加工如图所示的阶梯轴，毛坯选用φ45×120mm的45圆钢，车削时粗、精加工分开.看懂图形，结合车工经验，回答下列问题：

(1)分析阶梯加工步骤，补全加工步骤中括号内的加工内容：
①卡盘装夹，车端面，()，粗车φ34外圆.
②调头，卡盘装夹，车端面，保证总长，钻中心孔，粗车φ38，φ27，φ22蚂外圆.
③精车φ38、φ27外圆.
④()
⑤调头，双顶尖装夹，精车φ34外圆.
⑥粗﹑精车锥面.
⑦调头，双顶尖装夹，精车φ22外圆.
⑧车两处C1倒角.，
(2)该零件单件或小批量生产，根据右端圆锥面的锥度及长度特点，加工右端圆锥面一般采用哪一种方法?
(3)车削6×2槽，若采用切削刃宽度为4mm加的车槽刀，为达到尺寸要求，应横向车削几次再纵向车削一次?

查看解析收藏纠错

+选题
题型：简答题难易度：难

54 . (2012•山东) 如图(a)所示液压传动系统简图，在实际工作中电磁铁2YA和3YA设有互锁，不能同时通电，该液压系统实现液压缸快进、工进，快退，停止动作.看懂系统图，回答下列问题：
(1)填写液压缸快进电磁动作表(通电为＋，断电为 -).

(2)根据阀①和阀②在系统中的作用，在图(b)虚线框中画出一个三位四通电磁换向阀等效代替阀①和阀②.

查看解析收藏纠错

+选题
题型：作图题难易度：易

55 . (2012•山东) 看懂图所给视图，补全B向局部视图中所缺的图线.

查看解析收藏纠错

+选题
题型：作图题难易度：易

56 . (2012•山东) 看懂图所给三视图，画出正等轴测图.

查看解析收藏纠错

+选题
题型：作图题难易度：中档

57 . (2012•山东) 看懂图所给主俯视图将主视图改为全剖视图.

查看解析收藏纠错

+选题
题型：综合应用题难易度：难

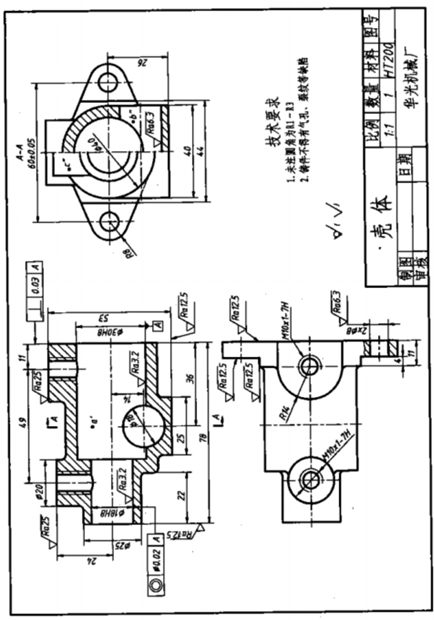

58 . (2012•山东) 看懂图所示零件图，回答下列问题：
(1)零件长度方向的尺寸基准是_________
(2)φ18H8孔的公称尺寸是________，公差等级是_______级，该孔的下极限尺寸为________
(3)零件上有两处要素的几何公差要求，这两处要素分别是________、________
(4)零件上A，B，C三点自前至后的顺序是________，自左至右的顺序是________
(5)画出主视图的外形图(虚线和圆角省略，尺寸从图中量取).

查看解析收藏纠错

+选题
题型：综合应用题难易度：难

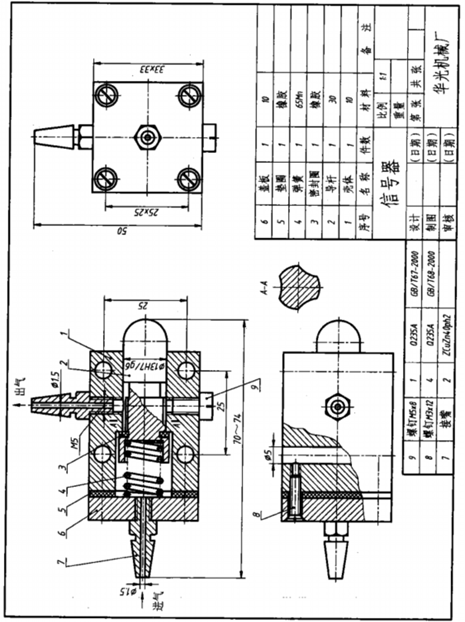

59 . (2012•山东) 信号器工作原理：当导杆2受外力作用左移时，密封圈3随之左移，左边进气由上方接嘴出气口排出，即发出信号，反之无信号，打开螺钉9可发出两个信号.看懂图3-5信号器装配图，回答下列问题：
(1)信号器由_________种零件组成，其中_________个标准件.
(2)A-A称为________图，主视图为________剖视图.
(3)装配图中安装尺寸有三个，分别是________
(4)将________号件旋下，再安装上一个接嘴，可硬信号器同时发出两个信号.
(5)按工件位置画出件2导杆的主视图(包含虚线，尺寸从图中量取.)

查看解析收藏纠错

+选题
题型：分析计算题难易度：难

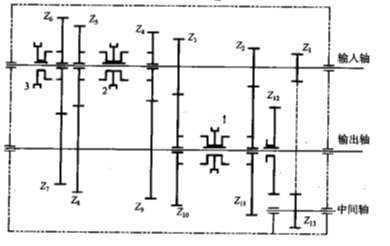

60 . (2012•山东) 如图为某轿车变速箱轮系展开简图，\( {Z}_{13}\)与\( {Z}_{1}\)始终啮合，\( {Z}_{12}\)为滑移齿轮，通过\( {Z}_{12}\)与\( {Z}_{13}\)啮合使输出轴反转，以实现倒车功能.套商1，2，3与轴通过花键连接，拨动套筒，会使套筒上的端面爪牙与空套齿轮上的端面爪牙相互嵌合或分离，实现空套齿轮与轴的动力接合或断开.\( {Z}_{1}\)=12.\( {Z}_{2}\)=17，\( {Z}_{3}\)=18，\( {Z}_{4}\)=27，\( {Z}_{5}\)=31，\( {Z}_{6}\)=40，\( {Z}_{7}\)=34，\( {Z}_{8}\)=32，\( {Z}_{9}\)=37，\( {Z}_{10}\)=35，\( {Z}_{11}\)=67，\( {Z}_{12}\)=38，\( {Z}_{13}\)=15，分析传动简图，回答下列问题：
(1)实现汽车倒车的齿轮传递路线中，哪个齿轮是惰轮?
(2)该变速箱除了倒挡外，输出轴还有几个前进挡?
(3)要使输出轴得到最高前进挡.应拨动哪一个套筒与齿轮嵌合?
若输入轴转速为\( {n}_{入}\)=1700r/min，求输出轴最高前进挡转速\( {n}_{出}\).

查看解析收藏纠错
