山东省2016年普通高校招生（春季）考试机电一体化真题-试卷

选择本卷全部试题

题型：选择题难易度：易

1 . (2016•山东) 用1∶2的比例绘制SΦ80圆球的三视图，所画圆的半径是( )

A. 20 B. 40 C. 80 D. 160

查看解析收藏纠错

+选题
题型：选择题难易度：易

2 . (2016•山东) 如图所示，已知直线的水平投影和正面投影，表示侧垂线的是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：易

3 . (2016•山东) 如图所示，左视图错误的是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：易

4 . (2016•山东) 如图所示，成规律分布的小孔采用的画法是( )

A. 省略 B. 简化 C. 示意 D. 对称

查看解析收藏纠错

+选题
题型：选择题难易度：中档

5 . (2016•山东) 如图所示，局部视图正确的是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：中档

6 . (2016•山东) 关于两圆柱齿轮啮合的画法，下列说法错误的是( )

A. 在垂直于轴线的视图中，啮合区的齿顶圆均用粗实线绘制 B. 在垂直于轴线的视图中，啮合区的两分度圆相切并用细点画线绘制 C. 在剖视图中两齿轮的齿顶线均用粗实线绘制 D. 在平行于轴线的视图中，啮合区的分度线用粗实线绘制

查看解析收藏纠错

+选题
题型：选择题难易度：中档

7 . (2016•山东) 如图所示，重合断面图正确的是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：中档

8 . (2016•山东) 下列几何公差特征符号属于方向公差的是( )

A. B. C. D.

查看解析收藏纠错

+选题
题型：选择题难易度：中档

9 . (2016•山东) 带轮轮毂长度为35mm，轴上安装带轮的轴头部分普通平键键槽的长度应为( )

A. 20mm B. 30mm C. 35mm D. 45mm

查看解析收藏纠错

+选题
题型：选择题难易度：中档

10 . (2016•山东) 普通车床丝杠上螺纹的牙型角是( )

A. 30° B. 40° C. 55° D. 60°

查看解析收藏纠错

+选题
题型：选择题难易度：难

11 . (2016•山东) 关于联轴器的应用，下列说法错误的是( )

A. 在机器工作时，联轴器只能保持两轴的接合状态 B. 刚性联轴器不能补偿轴线偏移，适应于两轴对中性良好的场合 C. 万向联轴器用于两轴相交某一角度的传动 D. 蛇形弹簧联轴器补偿偏移能力弱，适应于小功率的机械传动

查看解析收藏纠错

+选题
题型：选择题难易度：中档

12 . (2016•山东) 如图所示的四杆机构，可应用于( )

A. 抽油机驱动机构 B. 电风扇摇头机构 C. 碎石机碎石机构 D. 车门启闭机构

查看解析收藏纠错

+选题
题型：选择题难易度：难

13 . (2016•山东) 某观察镜的螺旋调整装置中螺纹标记为M20×2，螺母旋转两圈，螺杆移动的距离是( )

A. 20mm B. 2mm C. 4mm D. 40mm

查看解析收藏纠错

+选题
题型：选择题难易度：易

14 . (2016•山东) V带传动安装张紧轮的目的是( )

A. 增大带的弯曲应力 B. 保证带的使用寿命 C. 避免带的超载打滑 D. 保证一定的张紧力

查看解析收藏纠错

+选题
题型：选择题难易度：中档

15 . (2016•山东) 链传动为防止链节磨损后链条伸长造成脱链，安装时应做到( )

A. 安装防护罩 B. 两链轮轴心连线水平 C. 两链轮轴心连线与水平面垂直 D. 松边在上，紧边在下

查看解析收藏纠错

+选题
题型：选择题难易度：难

16 . (2016•山东) 减速器中一标准直齿圆术齿轮，齿数z=30，分度圆直径d=300mm，齿轮的结构应为( )

A. 齿轮轴 B. 实体式 C. 轮辐式 D. 腹板式

查看解析收藏纠错

+选题
题型：选择题难易度：易

17 . (2016•山东) 下列能运用急回特性提高工作效率的机构是( )

A. 牛头刨床横向进给机构 B. 汽车前轮转向机构 C. 机车主动轮联动装置 D. 内燃机中的曲柄滑块机构

查看解析收藏纠错

+选题
题型：选择题难易度：易

18 . (2016•山东) 下列不同型号的V带，传递功率最大的是( )

A. Y型 B. A型 C. Z型 D. D型

查看解析收藏纠错

+选题
题型：选择题难易度：易

19 . (2016•山东) 能保证瞬时传动比恒定的传动类型是( )

A. 螺旋传动 B. 带传动 C. 齿轮传动 D. 链传动

查看解析收藏纠错

+选题
题型：选择题难易度：易

20 . (2016•山东) 下列不属于气压传动优点的是( )

A. 安全可靠 B. 可远距离传输 C. 速度稳定性好 D. 储存方便

查看解析收藏纠错

+选题
题型：选择题难易度：难

21 . (2016•山东) 如图所示电路，A点的电位是( )

A. —12V B. ―6V C. 6V D. 12V

查看解析收藏纠错

+选题
题型：选择题难易度：中档

22 . (2016•山东) 如图所示的色环电阻，阻值正确的是( )

A. 1.2kΩ±1% B. 1.2kΩ±10% C. 10kΩ±1% D. 10kΩ±10%

查看解析收藏纠错

+选题
题型：选择题难易度：中档

23 . (2016•山东) 将内阻\( {R}_{e}\)=1kΩ，满偏电流\( {I}_{g}\)=100μA的微安表改装成量程是10V电压表的方法是( )

A. 并联100kΩ B. 串联100kΩ C. 并联99kΩ D. 串联99kΩ

查看解析收藏纠错

+选题
题型：选择题难易度：中档

24 . (2016•山东) 如图所示，电阻\( {R}_{1}\)=2Ω，\( {R}_{2}\)=4Ω，\( {R}_{3}\)=6Ω，开关S闭合前后电路两端总电阻分别是( )

A. 6Ω3Ω B. 3Ω6Ω C. 12Ω6Ω D. 12Ω3Ω

查看解析收藏纠错

+选题
题型：选择题难易度：易

25 . (2016•山东) 如图所示的电路，支路、节点和网孔数分别是( )

A. 5，3，3 B. 6，3，5 C. 5，4，3 D. 6、4，3

查看解析收藏纠错

+选题
题型：选择题难易度：中档

26 . (2016•山东) 磁悬浮列车的工作原理主要基于( )

A. 安培定律 B. 欧姆定律 C. 电磁感应定律 D. 基尔霍夫定律

查看解析收藏纠错

+选题
题型：选择题难易度：中档

27 . (2016•山东) 将两条靠近的平行导线通入方向相同的电流时，下列叙述正确的是( )

A. 相互排斥 B. 相互吸引 C. 先排斥后吸引 D. 互不影响

查看解析收藏纠错

+选题
题型：选择题难易度：中档

28 . (2016•山东) 判定感应电动势方向的依据是( )

A. 法拉第电磁感应定律 B. 楞次定律 C. 右手定则 D. 左手定则

查看解析收藏纠错

+选题
题型：选择题难易度：难

29 . (2016•山东) 在纯电容交流电路中，下列表达式正确的是( )

A. I=U·ωC B. i=U·ωC C. I=u·ωC D. i=u/ωC

查看解析收藏纠错

+选题
题型：选择题难易度：易

30 . (2016•山东) 在示波器显示的正弦交流电波形中，能直接读出的物理量是( )

A. 频率 B. 初相位 C. 有效值 D. 最大值

查看解析收藏纠错

+选题
题型：选择题难易度：难

31 . (2016•山东) 星形连接的三相电源，A相电压为\( {u}_{A}=220\sqrt{2}\mathit{sin}(\omega t+{0}^{°})V\)，线电压\( {u}_{BC}\)等于( )

A. \( 220\sqrt{2}sin(\omega t+30°)V\) B. \( 380\sqrt{2}sin(\omega t-90°)V\) C. \( 220\sqrt{2}\mathit{sin}(\omega t-3{0}^{°})V\) D. \( 380\sqrt{2}\mathit{sin}(\omega t+9{0}^{°})V\)

查看解析收藏纠错

+选题
题型：选择题难易度：中档

32 . (2016•山东) 单相正弦交流电路中有功功率的计算公式正确的是( )

A. P=UI B. P=ui C. P=UIsinφ D. P=UIcosφ

查看解析收藏纠错

+选题
题型：选择题难易度：易

33 . (2016•山东) 在电动机的工作过程中，接触器通常兼有( )

A. 短路保护 B. 过压保护 C. 失压保护 D. 过载保护

查看解析收藏纠错

+选题
题型：选择题难易度：中档

34 . (2016•山东) 如图所示的时间继电器触头图形符号表示的是( )

A. 延时闭合的动断触头 B. 延时断开的动断触头 C. 延时闭合的动合触头 D. 延时断开的动合触头

查看解析收藏纠错

+选题
题型：选择题难易度：易

35 . (2016•山东) 变压器的作用不包括( )

A. 变电压 B. 变电流 C. 变阻抗 D. 变频率

查看解析收藏纠错

+选题
题型：选择题难易度：难

36 . (2016•山东) 分相式单相异步电动机改变转向的具体方法是( )

A. 对调两绕组之一的首尾端 B. 同时对调两绕组的首尾端 C. 改变电源的频率 D. 改变电源的电压

查看解析收藏纠错

+选题
题型：选择题难易度：易

37 . (2016•山东) 通常电流互感器二次绕组的额定电流是(﹒)( )

A. 0.5A或2A B. 1A或5A C. 2A或10A D. 3A或15A

查看解析收藏纠错

+选题
题型：选择题难易度：难

38 . (2016•山东) 关于三相异步电动机的机械特性，说法错误的是( )

A. 电动机若要正常起动，起动转矩必须大于负载转矩 B. 三相异步电动机稳定运行应具备一定的过载能力 C. 电动机若要稳定运行，临界转差率应小于额定转差率 D. 机械特性曲线上最大转矩对应的转差率为临界转差率

查看解析收藏纠错

+选题
题型：选择题难易度：难

39 . (2016•山东) 三相异步电动机采用Y-Δ降压起动时，Y形连接与Δ形连接起动电流的比值是( )

A. \( \sqrt{3}\) B. 1/3 C. \( 1/\sqrt{3}\) D. 3

查看解析收藏纠错

+选题
题型：选择题难易度：易

40 . (2016•山东) 三相异步电动机磁极对数p=2，频率f=50Hz，转差率s=0.2，则转速是( )

A. 735x/min B. 980r/min C. 1470r/min D. 2940r/min

查看解析收藏纠错

+选题
题型：选择题难易度：中档

41 . (2016•山东) 下列指令中，不是必须成对使用的是( )

A. MCⅳMCR B. MPSMPP C. sTLRET D. SETRST

查看解析收藏纠错

+选题
题型：选择题难易度：中档

42 . (2016•山东) 如图所示逻辑电路中，当F=1时，输入ABC的状态为( )

A. 000 B. 010 C. 101 D. 111

查看解析收藏纠错

+选题
题型：选择题难易度：中档

43 . (2016•山东) 下列关于各指令的使用说明，错误的是( )

A. 集中使用ORB，ANB指令的次数最多8次 B. NOP指令是一条无动作、无操作数的指令 C. 并联电路块串联连接时，分支开始用AND，ANI指令表示 D. PLS指令仅在输入信号为ON后的一个周期内操作元件ON

查看解析收藏纠错

+选题
题型：选择题难易度：易

44 . (2016•山东) 型号为2CW系列的二极管是( )

A. 普通管 B. 整流管 C. 开关管 D. 稳压管

查看解析收藏纠错

+选题
题型：选择题难易度：中档

45 . (2016•山东) 用万用表的R×100挡和R×1k挡测量二极管的正向电阻值不一样，原因是( )

A. 二极管是大功率的 B. 二极管性能不稳 C. 二极管是非线性器件 D. 不同倍率测量

查看解析收藏纠错

+选题
题型：选择题难易度：中档

46 . (2016•山东) 用数字式万用表测量一只正常的三极管，黑表笔接触一只引脚，红表笔分别接触另外两只引脚时，测得的电阻值都很小，则该三极管是( )

A. PNP型 B. NPN型 C. 硅管 D. 锗管

查看解析收藏纠错

+选题
题型：选择题难易度：易

47 . (2016•山东) 若要求集成稳压器输出电压为-5V，最大输出电流为0.1A，则选用的集成稳压器型号是( )

A. Cw7805 B. CW78M05 C. CW79LO5 D. Cw7905

查看解析收藏纠错

+选题
题型：选择题难易度：中档

48 . (2016•山东) 下列四个数中，最大的数是( )

A. \( (AF{)}_{10}\) B. \( (198{)}_{10}\) C. \( (10100000{)}_{2}\) D. \( (001010000010{)}_{S421BCD}\)

查看解析收藏纠错

+选题
题型：选择题难易度：易

49 . (2016•山东) 下降沿触发的集成JK触发器，当输入端J=1，K=0，CP脉冲低电平期间，触发器的状态是( )

A. 置0 B. 置1 C. 翻转 D. 不变

查看解析收藏纠错

+选题
题型：选择题难易度：中档

50 . (2016•山东) 与步进指令STL相连的触点应使用的指令是( )

A. AND B. ANI C. LD D. OR

查看解析收藏纠错

+选题
题型：简答题难易度：中档

51 . (2016•山东) 如图所示为一L形工件，除A，B，，D四个面已粗加工需钳工锉削外，其他各面均已加工完毕.根据实践经验，回答下列问题：

(1)现有粗、细齿两种锉刀，锉削该工件应选用哪种锉刀?
(2)为达到精度要求，应选用的锉削方法是什么?
(3)A，B，C，D四个面，应首先锉削哪个面?
(4)采用90°角尺以透光法检验垂直度误差，应将90°角尺的短边紧靠哪个面?若测量缝隙不均匀，应修锉缝隙小的一端还是缝隙大的一端?

查看解析收藏纠错

+选题
题型：简答题难易度：中档

52 . (2016•山东) 如图所示为轴与轴上零件的装配结构图，分析结构，回答下列问题：

(1)按承受的载荷分类，该轴属于哪一种类型?
(2)为保证齿轮与轴之间的周向固定，采用的是哪一种连接?
(3)轴上被轴承支撑的部分称为什么?若轴承型号为6208，则该段轴的直径应为多少?
(4)根据实际情况，端盖与壳体之间加密封垫后一般采用哪种类型的螺纹连接?

查看解析收藏纠错

+选题
题型：简答题难易度：中档

53 . (2016•山东) 如图所示，节能灯泡的额定电压为10V，额定功率为5W，电源为蓄电池组，每节电压为2V，请回答下列问题：

(1)将各元件连接成伏安法测灯泡电阻的电路，要求接线不能交叉且\( {R}_{P}\)滑动触头右滑使灯泡变亮.
(2)当节能灯泡最亮时，其消耗的功率为多少?

查看解析收藏纠错

+选题
题型：简答题难易度：中档

54 . (2016•山东) 某台三相异步电动机的铭牌如图所示，请回答下列问题：

(1)该电动机的极对数ρ是多少?
(2)电动机的额定转差率\( {S}_{N}\)是多少?
(3)Y-Δ降压起动时，加在绕组两端的电压是多少?

查看解析收藏纠错

+选题
题型：作图题难易度：难

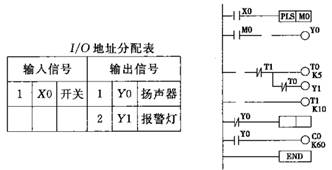

55 . (2016•山东) 某报警器的控制要求：当开关闭合时，报警扬声器发出报警声，同时报警灯闪烁，每次亮0.5s，灭1s，连接闪烁60次，然后停止声光报警，试根据I/Q地址分配表把图所示的梯形图补画完整.

查看解析收藏纠错

+选题
题型：简答题难易度：中档

56 . (2016•山东) 如图所示为同相比例运算放大电路，电阻\( {R}_{1}\)=10kΩ，\( {R}_{2}\)=6.7kΩ，\( {R}_{3}\)=20kΩ.根据电路图，回答下列问题：

(1)电阻\( {R}_{2}\)的作用是什么?
(2)若\( {U}_{1}\)=5V，电压表的示数是多少?
(3)若\( {U}_{1}\)=10V，电阻\( {R}_{3}\)被短路了，电压表的示数是多少?

查看解析收藏纠错

+选题
题型：简答题难易度：中档

57 . (2016•山东) 如图所示为单相正弦交流电的波形图，其频率为50Hz，请完成下列问题：

(1)写出单相交流电压\( {u}_{1}\)的瞬时表达式.
(2)画出\( {u}_{1}\)和\( {u}_{2}\)的矢量
(3)\( {u}_{1}\)和\( {u}_{2}\)哪个超前?相位差是多少?

查看解析收藏纠错

+选题
题型：作图题(本大题3个小题，共20分难易度：易

58 . (2016•山东) 如图所示，根据所给的三视图，画出正等轴测图.

查看解析收藏纠错

+选题
题型：作图题(本大题3个小题，共20分难易度：难

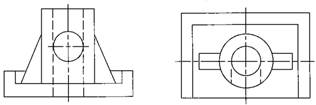

59 . (2016•山东) 根据如图所给的视图，将主视图改画为半剖视图，并补画全剖左视图.

查看解析收藏纠错

+选题
题型：作图题(本大题3个小题，共20分难易度：难

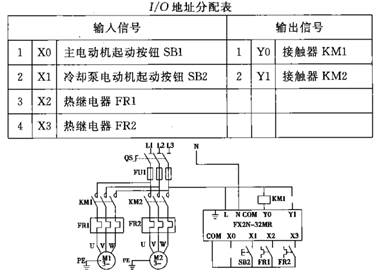

60 . (2016•山东) 如图所示为C614Ω型普通车床的主轴电动机M1和冷却泵电动机M2的顺序起动控制电路，Ml起动后M2才能起动，根据I/O地址分配表，补画PLC控制系统接线图.

查看解析收藏纠错

+选题
题型：分析计算题_ 难易度：中档

61 . (2016•山东) 如图所示为两级齿轮传动装置，轴Ⅰ为动力输入轴，轴Ⅲ为输出轴，各齿轮均为标准直齿圆柱齿轮，齿数\( {z}_{1}\)=24，\( {z}_{2}\)=48，\( {z}_{3}\)=20，\( {z}_{4}\)=30，分析传动路线，完成下列问题：

(1)输出轴和输入轴的转向是否相同?
(2)已知输入轴转速\( {n}_{1}\)=1200r/min，求输出轴的转速\( {n}_{3}\).
(3)若齿轮1的模数\( {m}_{1}\)=3mm，试计算轴Ⅰ和轴Ⅱ的中心距a.

查看解析收藏纠错

+选题
题型：分析计算题_ 难易度：中档

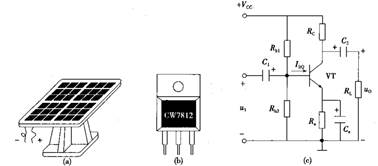

62 . (2016•山东) 光伏发电解决了能源不足，并改善了环境，从而在许多领域得到了广泛应用.如图(a)所示为太阳能电池组件，由36块单体太阳能电池串联组成，单体的输出电压为0.5V，电池组件产生的电能经过图(b)所示的Cw7812稳压器输出，为图(c)所示的放大电路供电，其有关参数\( {R}_{b1}\)=2kΩ，\( {R}_{b2}\)=10kΩ，\( {R}_{c}={R}_{a}\)=2kΩ，\( {R}_{L}\)=4kΩ，
\( {r}_{be}\)=1kΩ，β=40，\( {U}_{BEQ}\)=0.7V.请完成下列问题：

(1)电池组件输出的电压U为多少?
(2)请将集成稳压器正确接入电路.
(3)估算放大电路的静态工作点和电压放大倍数.

查看解析收藏纠错

+选题
题型：综合应用题难易度：难

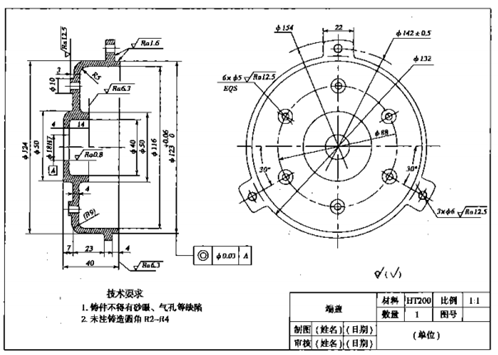

63 . (2016•山东) 根据图所示的零件图，回答下列问题：
(1)该零件用了________和________两个视图表达.
(2)端盖的壁厚是________mm，三个吊耳的厚度是________mm.
(3)该零件的工艺结构包括凸台和圆角，凸台的高度是________mm，未注铸造圆角在________中予以注明
(4)Φ18H7孔的最小极限尺寸是________mm，该孔与轴相配合采用________制.
(5)零件上同轴度公差的基准要素为________，零件左端面的表面粗糙度代号是________

查看解析收藏纠错

+选题
题型：综合应用题难易度：中档

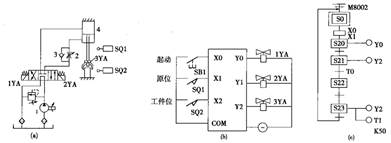

64 . (2016•山东) 分析图(a)所示的机械手液压系统原理图，机械手与活塞杆相连，能够实现"下行—停止一抓取一返回—停止—松开"动作，分析系统动作过程，回答下列问题：
(1)元件2的名称是什么?
(2)元件3的作用是什么?
(3)图示位置，元件1和元件4分别处于何种状态?
(4)若采用FX2N系列PLC控制该系统的动作，要求：当机械手处于原位SQI时，按下起动按钮SBI，机械手下行，至行程开关SQ2处停止，电磁铁3YA通电，机械手抓取工件，停留3s后，上升至原位SQ1，停留5s后，电磁铁3YA断电，机械手松开，工件由其他设备运走.请根据上述要求及图(b)所示的I/O接线图，将顺序功能图(c)补充完整.

查看解析收藏纠错

+选题
题型：综合应用题难易度：难

65 . (2016•山东) 如图所示为某调光台灯电路原理图，根据线路结构，回答以下问题：
(1)晶闸管的阳极、阴极和控制极与图中的A、B，C三点如何对应相连?
(2)选用万用表电阻挡的哪一个挡位来判定VS的各电极?
(3)当指针式万用表测得两引脚的阻值为数十欧时，红，黑表笔分别接的是什么电极?
(4)电路正确连接后，闭合S，增大\( {R}_{p}\)阻值，灯EL变亮还是变暗?晶闸管的控制角变大还是变小?
(5)通过灯EL的电流是直流还是交流?

查看解析收藏纠错
