选择知识点

  • 题型:分析计算题 题类:模拟题 难易度:中档

    年份:2021

    如图所示,发电机的电动势为E=240V,内阻为RO=0.4Ω,输电线的电阻为RL=0.8Ω,给55盏电阻为R=1210Ω的电灯供电.请完成下列问题:
    (1)加在电灯两端的电压U1电源端电压U2.
    (2)发电机输出的功率.
    (3)当继续接入电灯时,总的负载电阻,线路中的电流、负载功率、电源端电压将如何变化?
  • 题型:分析计算题 题类:模拟题 难易度:中档

    年份:2021

    一标准直齿圆柱齿轮传动,两齿轮齿数之和为140,传动比i=4,模数m=3mm,主动轮转速n1为400r/min.试求从动轮转速n2,中心距a,两齿轮齿数z1、x2,分度圆直径d1、d2,齿顶圆直径da1,da2,齿距p.
  • 题型:分析计算题 题类:模拟题 难易度:中档

    年份:2021

    如图所示,每相电阻为3Ω,容抗为4Ω的三相对称负载接于工频线电压为380v的三相电源上,若V请完成下列问题:
    (1)线电流的大小.
    (2)U相负载电流的解析式.
  • 题型:分析计算题 题类:模拟题 难易度:中档

    年份:2021

    有一电感线圈接于100V、50Hz的正弦交流电源上,测得此电感线圈的电流I=2A,有功功率P=120W,求此线圈的电阻R和电感L.

  • 题型:分析计算题 题类:模拟题 难易度:中档

    年份:2021

    在下图电路中,已知\( {U}_{1}​\)=18V,\( {U}_{2}​\)=6V,\( {R}_{1}​\)=3Ω,\( {R}_{2}​\)=2Ω,\( {R}_{3}​\)=6Ω,\( {R}_{L}​\)=5Ω,用戴维宁定理求电流\( {I}_{L}​\)的值.
  • 题型:分析计算题 题类:模拟题 难易度:中档

    年份:2021

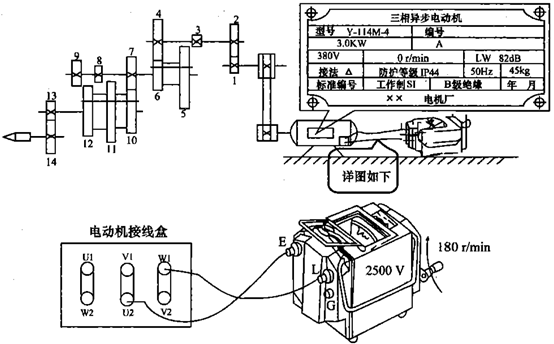

    如图所示,某机床变速箱传动系统中,电动机的铭牌模糊不清,已知额定工作状
    态下的效率η=0.85,功率因数cos\( \phi ​\) =0.83,转差率\( {S}_{N}​\)为0.04.请完成下列问题:
    (1)试求额定电流,额定转速和转矩.
    (2)如图所示,某同学用光欧表测量三相异步电动机U相和W相之间的绝缘电阻.请你帮
    他找出图中的典型错误.
  • 题型:分析计算题 题类:模拟题 难易度:中档

    年份:2021

    如图所示,直流稳压电源为基本放大电路的电源,\( {U}_{2}​\)=16V,\( {R}_{B}​\)=200kΩ,\( {R}_{C}​\)=2kΩ,\( {R}_{L}​\)=3kΩ,β=50,\( {{R}_{b}}_{e}​\)=1kΩ,,其中\( {C}_{1}​\)为滤波电容.请问:
    (1)当S断开时,则A点电位为多少?
    (2)当S闭合时,则B点电位为多少?
    (3)试求放大电路的静态工作点。
    (4)试求放大电路的输入电阻,输出电阻和放大倍数.
  • 题型:分析计算题 题类:模拟题 难易度:中档

    年份:2021

    如图,为某同学所连接的触发器逻辑功能电路,由与非门74LSO0和JK触发器74112(CP下降沿触发)构成,开始LED灯不发光.请完成下列问题:
    (1)当开关\( {S}_{2}​\),\( {S}_{3}​\)闭合时,要使LED灯发光,开关\( {S}_{1}​\)如何操作?
    (2)当开关\( {S}_{1}​\),\( {S}_{2}​\),\( {S}_{3}​\)闭合时,要使LED灯熄灭,开关\( {S}_{1}​\)如何操作?
    (3)当LED灯熄灭后,开关\( {S}_{2}​\)断开,\( {S}_{3}​\)闭合,闭合开关\( {S}_{1}​\)时,LED灯是否会发光?
  • 题型:分析计算题 题类:模拟题 难易度:中档

    年份:2021

    如图电路中,\( {{U}_{C}}_{C}​\)=12V,\( {R}_{C}​\)=4kΩ,\( {R}_{B}​\)=300kΩ,β=50,\( {R}_{L}​\)=4kΩ求:
    (1)求电路的静态工作点;
    (2)求电压放大倍数Au,输入电阻R_4和输出电阻Ro.
  • 题型:分析计算题 题类:模拟题 难易度:中档

    年份:2021

    如图电路,已知\( u=200\sqrt{2}\mathit{sin}(314t+6{0}^{°})V​\),\( i=2\sqrt{2}\mathit{sin}314t A​\),L=255mH。请完成下列问题:
    (1)读出电压表的读数和和电流的初相位
    (2)计算电阻R。
    (3)当开关S闭合,电路的功率因数如何变化?
