题型：综合应用题题类：单元测试难易度：中档
新
年份：2020

读零件图，完成下列问题。

(1)该零件用了________个图形表达，主视图为采用了________剖切面剖切获得的________视图；左视图采用了________视图。
(2)该零件图采用了________的比例，表示________与其________相应要素的________尺寸之比，该比例称为________比例。
(3)零件的长度方向基准为________\( \frac{4\times \varphi 9}{凵\varphi 18\overline{\downarrow }2}\)的定位尺寸是________、________。
(4)零件长度方向的外形尺寸为________，宽度方向的外形尺寸为________，高度方向的外形尺寸为________。
(5)解释几何公差的含义：表示被测要素是________，基准要素是________，公差项目是________，公差值为________
(6)该零件切削加工前应进行________处理，以消除其内应力。

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2020

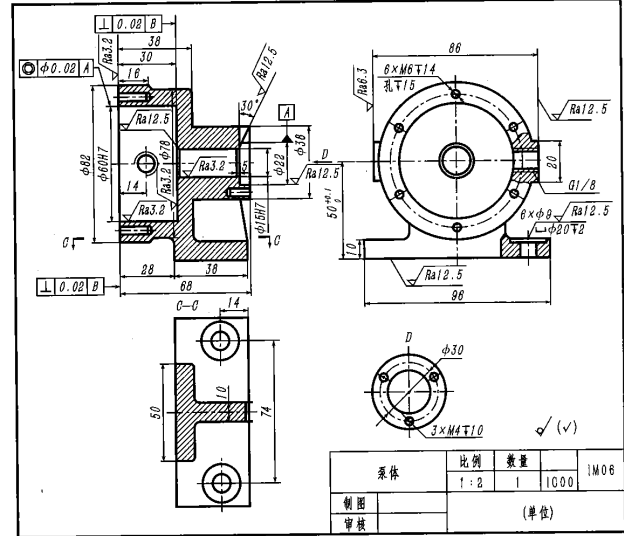

识读零件图，回答下列问题。

(1)该零件的名称是________，比例是
(2)该零件图采用了________个视图来表达，主视图采用________视图，左视图采用________视图，上方标有D的是________视图。
(3)图中共有________个螺纹孔。
(4)G1／8的含义是________________________
(5)主视图左下方\( \overline{)\left.\perp \right|0.02\left|B\right.}\)表示被测要素为________，基准要素为________公差项目是________，公差值为________

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2020

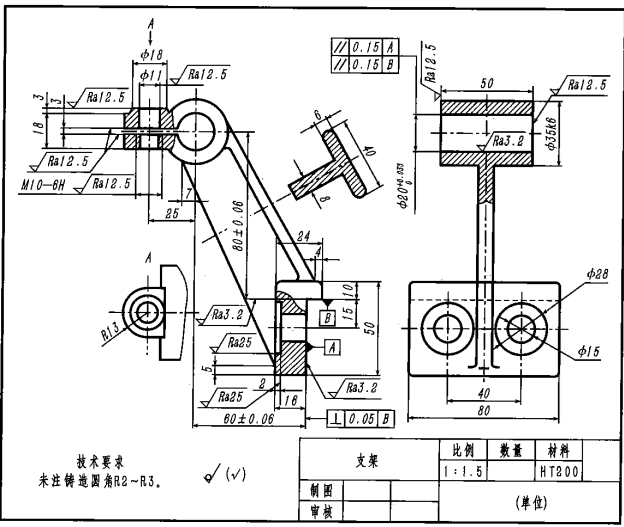

识读零件图。

(1)该零件图共用了________个图形，其中主视图和左视图采用了________剖，以及一个移出断面图和一个A向________视图。
(2)尺寸\( \Phi 2{0}_{0}^{+0.033}\)，则该尺寸的上极限偏差为________mm，上极限尺寸为________mm，公差为________mm。
(3)该零件中表面粗糙度要求最高的Ra值为________。
(4)几何公差\( \overline{)\left.\parallel \right|0.15\left|A\right.}\)中，被测要素是________，公差项目是________。
(5)尺寸60±0.06mm属于________尺寸。(在“定形”“定位”“总体”中进行选择)

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2020

识读零件图，完成填空。

(1)该零件属于________类零件，采用了________个基本视图。
(2)图中尺寸3×1的含义是________________
(3)右端键槽的长度为________，宽度为________，深度为________
(4)尺寸\( \Phi 3{0}_{+0.002}^{+0.015}\)的上极限偏差是________，下极限尺寸为________
(5)Φ28圆柱的表面粗糙度要求是________________
(6)几何公差\( \overline{)\left.\equiv \right|0.2\left|A-B\right.}\)中，基准要素为________________

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2020

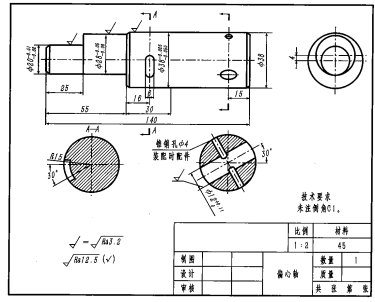

识读零件图，完成填空。

(1)偏心轴零件图采用的比例是1：2，说明实物是图形的________倍。零件材料为________
(2)组成偏心轴的基本形体是________体，\( \Phi 2{0}_{-0.02}^{-0.01}\)、\( \Phi 2{8}_{-0.08}^{-0.05}\)等是它们的定________尺寸。
(3)图中\( \Phi 2{0}_{-0.02}^{-0.01}\)外圆最大可以加工到________，公差为________该圆表面的粗糙度要求是________。
(4)图中孔\( \Phi 2{0}_{-0.02}^{-0.01}\)的定位尺寸是________。\( \Phi 2{8}_{-0.08}^{-0.05}\)圆柱体与主轴线的偏心距是________。
(5)零件左端面表面粗糙度值为________。

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2020

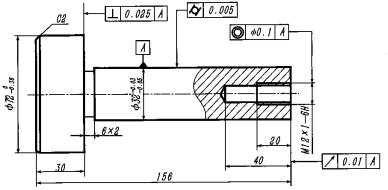

识读下面零件图中的几何公差。

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2020

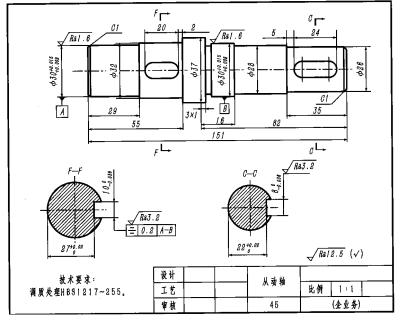

识读零件图，回答下列问题。

(1)该零件图名称是________，采用的比例是________，材料是________。
(2)零件采用了________个图形来表达，它们分别是________、一个________和一个________
(3)零件左端螺纹的长度为________mm，螺距为________mm，是________牙螺纹。
(4)零件上键槽的定位尺寸是________，键槽工作面的表面粗糙度要求为________
(5)几何公差\( \equiv |\)0.018 |0表示被测要素为________，基准要素为________，公差项目为________，公差值为________。
(6)图中C2的含义是________，共有________处这样的结构。

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2020

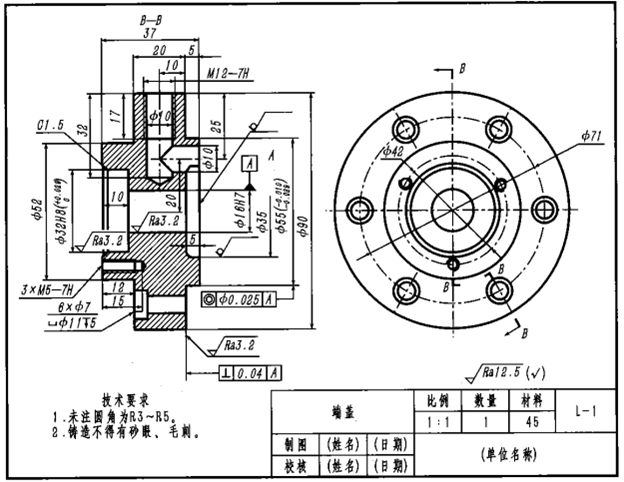

识读零件图，回答下列问题。

(1)该零件图采用的比例是________，属于________比例。
(2)该零件的主视图采用了________剖切的________剖视图。
(3)图中表面粗糙度要求为________的面共有________处。
(4)零件上有________个螺纹孔，3×M5-7H孔的定位尺寸是________。
(5)该零件毛坯为________，要求不得有________、________缺陷。
(6)解释的含义：________________________
(7)40.025 A表示________对________的同轴度，________为Φ0.025mm。

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2020

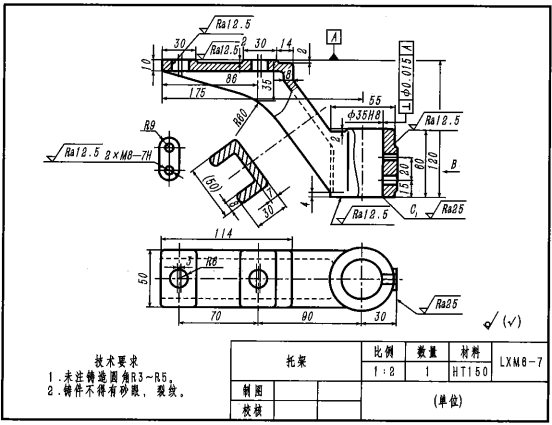

识读零件图，回答下列问题。

(1)该零件的名称是________，比例为________，属于________比例。
(2)该零件用了________个图形表达，分别是________、________B向________和一个________图。
(3)2×M8-7H孔的定位尺寸是________，螺纹孔工作面的表面粗糙度要求为________
(4)零件长度方向的主要基准为________，宽度方向的主要基准为________，高度方向的主要基准为________。
(5)图中未注圆角半径为________
(6)⊥ | 0.015 | A的含义是________________________

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2020

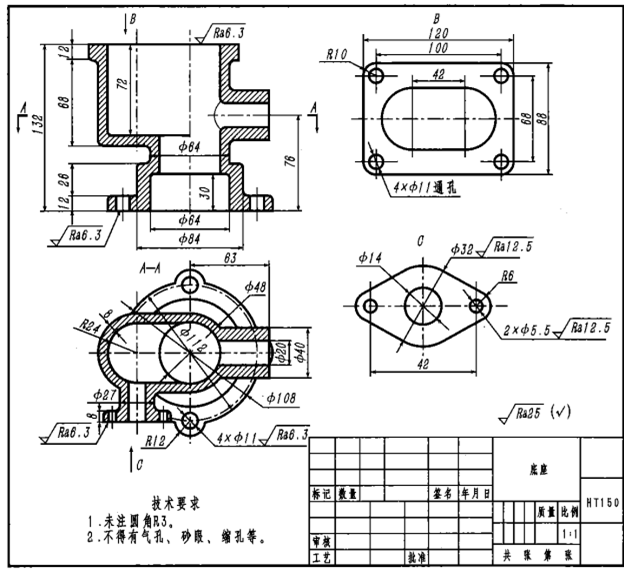

识读底座零件图，回答问题。

(1)该零件图采用了________个视图，主视图采用________视图，B向视图采用________视图，主要是为了表示其________及四个通孔的分布情况。
(2)该零件采用的材料是________，比例是________，毛坯常通过________方法获得。
(3)符号的含义是________
(4)该零件的高度基准是________，长度基准是________
(5)上连接板4×ø11孔的定位尺寸是________、________

查看解析收藏纠错
