题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

图示传动系统，已知\( {Z}_{1}={Z}_{2}={Z}_{3}={Z}_{4}\)=20，\( {Z}_{5}\)=40，\( {D}_{1}\)=130mm，\( {D}_{2}\)=260mm，双头蜗杆，蜗轮齿数\( {Z}_{7}\)=80，卷筒直径D=200mm.

求：
(1)若要使重物G上升，则\( {n}_{1}\)转动方向如何(标在图上)?蜗轮的螺旋方向如何(左旋，右旋)?
(2)从齿轮\( {Z}_{1}\)至蜗轮\( {Z}_{7}\)这一传动路线的总传动比\( {{i}_{1}}_{7}\)为多少?
(3)若要使重物G下降6.28m，电动机需运转多少时间(以秒计)?
(4)\( {Z}_{4}\)，在系统中起何作用?对系统总传动比有无影响?

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

如图的电路，\( {E}_{1}\)=16V，\( {E}_{2}\)=10V，\( {R}_{1}\)=6Ω，\( {R}_{2}\)=4Ω，\( {R}_{3}\)=10Ω，
(1)试用戴维宁定理计算电流的\( {I}_{3}\)大小.
(2)AB两点之间的电压\( {{U}_{A}}_{B}\)的大小.

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

某同学设计了如图所示的固定偏置放大电路，\( {R}_{P}\)=200kΩ，\( {R}_{B}\)=200kΩ，\( {R}_{C}\)=2kΩ，\( {{V}_{C}}_{C}\)=12V，\( {{r}_{b}}_{e}\)=1kΩ.电位器滑动头在最大位置处，使用示波器测量放大电路的输入输出电压后，波形显示如图.试计算：
(1)输入，输出电压的幅值.
(2)静态工作点\( {{I}_{B}}_{Q}\)、\( {{I}_{C}}_{Q}\)、

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

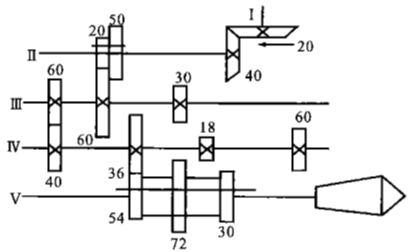

图示为铣床主轴箱传动图，箱内II轴上有一双联滑移齿轮，V轴上有一三联滑移齿轮。用拨叉移动双联及三联滑移齿轮可以使主轴得到不同的转速，看懂传动图完成下列问题：
(1)主轴可以获得几种转速？
(2)求图示状态下传动比i_w？
(3)若轴I的转速是720r／min，求主轴的最高转速和最低转速？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

如图所示，已知：n₁＝800r／min，z₁＝16，z₂＝32，z₃＝20，z₄＝20，蜗杆z₅＝2，蜗轮z₆＝40旋向为右旋。
试求：
(1)蜗轮的转速n₆？
(2)用画箭头的方法确定各轮的回转方向。
(3)齿轮1、2是一对直齿圆柱齿轮，若齿轮1的齿厚s＝15.7mm，试求齿轮1、2的中心距？
(4)蜗杆蜗轮主要应用于什么场合？

·

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

如图所示为一手摇提动装置，轮系中各齿轮的齿数分别为：Z₁＝20，Z₂＝50，Z₃＝30，Z₄＝60，Z₅＝1，Z₆＝60，Z₇＝40，Z₈＝80。看懂简图，完成下列问题；
(1)传动比i₁₆＝？
(2)当重物被提升时，操作者应按顺时针还是逆时针摇动手柄？
(3)当手柄以转速n₁＝30r／min提升重物时，求重物的上升速度(鼓轮直径D＝200m)？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

如图所示轮系，已知n₁＝1200r／min，D₁＝120mm，D₂＝240mm，z₄＝60，z₅＝20，z₆＝z₇＝16，z₈＝1，z₉＝60，D₁₀＝100mm，所有齿轮的模数均相等。齿轮3是一双联滑移齿轮，左侧的z_A与z₄啮合，右侧的z_B与z₅啮合，z_B与z₅的中心距为100mm，要求图示状态下重物的移动速度v＝12560mm／min，完成下列问题。
(1)齿轮3与齿轮4、5是什么齿形？(直齿、斜齿、人字齿)
(2)重物有几种升降速度？
(3)图示啮合状态下若重物上升，根据电动机的转向，判断蜗杆的旋向？
(4)求z_A与z_B的齿数？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

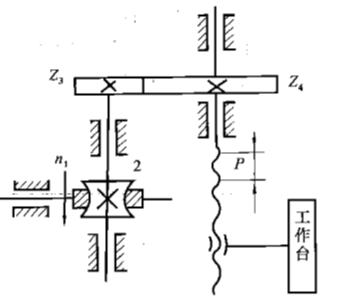

如图所示，已知，n₁＝1200r／min，蜗杆头数Z₁＝2，右旋，蜗杆齿数Z₂＝60，Z₃＝40，Z₄＝80，螺距P＝4mm，螺杆为单头左旋。
(1)工作台往哪个方向运动？
(2)求工作台的移动速度v？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

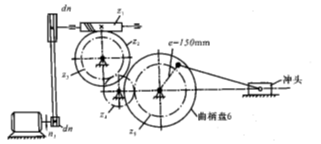

如图所示某冲压成型机构传动系统，V带传动小带轮基准直径d_d1＝120mm，大带轮基准直径d_d2＝360mm，蜗杆头数z₁＝2，蜗轮齿数z₂＝80，齿轮z₃＝40，z₄＝30，z₅＝48，z₂与z₃同轴且作周向固定，z₅与曲柄盘6同轴且固定在一起，电机转速n₁＝1440r／min，转向如图所示。读懂传动路线简图，完成下列问题：

(1)图示状态冲头的移动方向是向左还是向右？
(2)轮系中惰轮是哪一个？
(3)求蜗杆的转速n₂。
(4)求冲头运动的平均速度v(单位m／s)。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

某传动装置如图所示，采用圆锥齿轮和直齿圆柱齿轮所组成的简单传动系统。已知各轮参数分别为Z₁＝20，Z₂＝40，Z₃＝20，Z₄＝60，a₃₄＝120mm。
试求：(1)齿轮4的模数、齿距和分度圆直径。
(2)轮系传动比i₁₄。
(3)如果n_电＝1200r／min，则输送带的转速为多少？

查看解析收藏纠错

+选题
