题型：综合应用题题类：单元测试难易度：中档
新
年份：2021

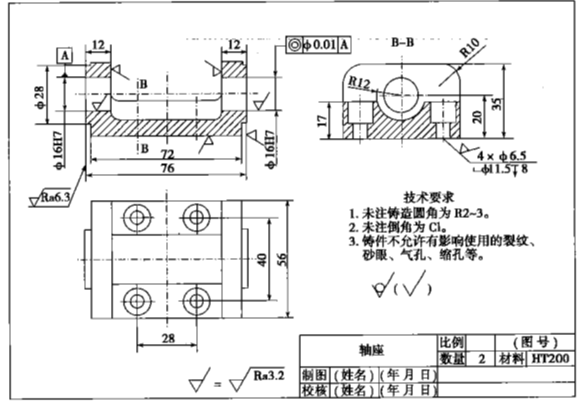

读懂如图所示零件图，回答下列问题

(1)零件主视图采用______剖，左视图采用______剖表达。
(2)Φ16H7孔最小极限尺寸为______，该孔与轴配合时采用______制。
(3)零件上同轴度公差的基准要素为______，零件底面表面粗糙度代号是______.
(4)零件长度方向尺寸基准为______，高度方向尺寸基准为______
(5)零件未注倒角为______，四个沉孔的定位尺寸为______和______。

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2021

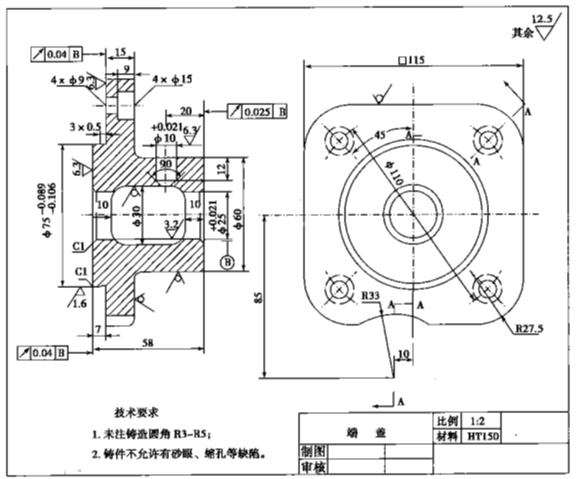

识读端盖零件图，回答下列问题

(1)该零件图的视图包括______图和______图，该零件的长度方向尺寸基准为______。
(2)Φ10孔的定位尺寸为______，其表面粗糙度Ra值为______。该零件表面质量要求最低的加工表面，其表面粗擦度Ra值为______。
(3)Φ\( 75{(}_{0.106}^{-0.060})\)表示其基本尺寸为______，上偏差为______，下偏差为______，公差为______.
(4)表示的公差项目为______，公差值为______，被测要素为______，基准要素为______
(5)画出阀盖的右视图。
