题型：综合应用题题类：单元测试难易度：中档
新
年份：2021

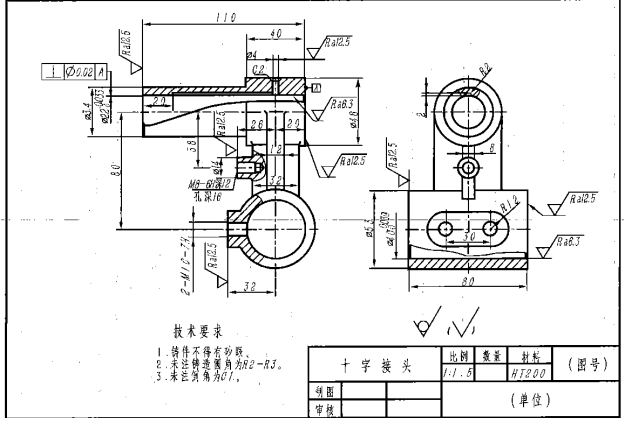

分析如图所示零件图，回答下列问题：

1)根据零件名称和结构形状，此零件属于__________类零件，采用__________材料。
2)该零件用__________和__________两个视图表达，其中多采用__________剖来表达零件的细部结构。
3)零件中Φ14凸台高度是__________mm，未注铸造圆角为__________，未注倒角为__________
4)零件上垂直度公差的基准要素为__________，此处表面粗糙度的值为__________。
5)零件上共有__________个螺孔，他们的尺寸分别为__________。

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2021

分析齿轮泵装配图，回答下列问题

(1)齿轮油泵装配图由主视图采用了________剖视，表达了齿轮油泵的主要________.左视图沿左端盖和泵体结合面剖切，并沿进油口轴线取局部剖视，表达了齿轮油泵的________
(2)左、右端盖与泵体用________连接，用________准确定位。
(3)左视图中的细双点画线采用了________画法。
(4)G3／8为________尺寸，94为________尺寸，42为________尺寸
(5)装配体安装时，需要________组螺栓。

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2021

分析球阀装配图，回答下列问题

(1)球阀俯视图采用了________剖视，左视图采用了________画法进行了________剖视。
(2)件1和件2通过________连接，共有________个
(3)球阀的关闭和开启需要件________带动件________进而带动阀芯。
(4)球阀的性能规格尺寸为________，安装尺寸为________
(5)图示状态阀门是________，关闭时需要旋转________度

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2021

读铣刀头装配图，回答下列问题

(1)轴的右端安装铣刀盘，铣刀盘采用了________画法。
(2)ø28H8／k7属于________尺寸，其中ø28H8的最小极限尺寸是________
(3)装配图中150是________，115是________尺寸。
(4)装配图左视图采用了________画法，件6轴承采用了________画法。
(5)主视图采用________剖视，件7轴不剖是因为________

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2021

读懂装配图，回答下列问题
b
(1)装配体主视图采用________剖，件9手柄另一个位置采用了________画法
(2)图示状态能实现________，抬起手柄时，实现________(吸油或压油)
(3)装配体安装尺寸为________和________
(4)活塞行程为________，100次往复出油量为________
(5)B-B局部剖视表达了件9手柄与________通过________连接。

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2021

读机用虎钳装配图，回答下列问题

(1)主视图采用了________视图，左视图采用________视图。
(2)主视图中0-68属于________尺寸，58属于________尺寸，114属于________尺寸
(3)件8属于________类零件，为表达清楚上面螺纹形状采用了________
(4)件2通过________固定在件1上。
(5)图中标注口14的断面是表达了________号零件的右端形状，此零件通过________带动件4。

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2021

读机用千斤顶装配图，回答下列问题

(1)装配图的名称是________，采用的绘图比例为________，共有________个零件组成，其中标准件有________种。
(2)图中的210～310是________尺寸，M50是________尺寸。
(3)\( \Phi 65\frac{H8}{js7}\)是件________与件________之间的________配合，基本尺寸为________。
(4)件4属于________类零件。
(5)底座和螺套是________连接。
(6)千斤顶的顶举质量为________，件3是________牙螺纹。

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2021

读懂螺旋千斤顶所示装配图并回答问题。

(1)该螺旋千斤顶共有________个零件。
(2)千斤顶主视图采用了________及________图表达，主视图下边的图形采用的方式为________图，其采用的绘图比与原图是否有关________
(3)φ14H9／h9属于________尺寸，178-258属于________尺寸，150属于________尺寸。
(4)零件1的材料为________，其牌号含义________
(5)千斤顶能使重物升起的高度为________.
(6)件1与件2的旋合螺纹属于________螺纹，若该螺纹是单线，中径顶径公差代号为7h，写出件1的标记________

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2021

读夹线体装配图，回答下列问题

(1)装配体名称为________，由________个零件组成，采用的比例为________。
(2)主视图采用全剖视图主要用来表达________。
(3)件1与件2采用________连接，要取出件3必须先取下________。
(4)装配体的性能规格尺寸为________，安装尺寸为________和________
(5)装配体要求将线穿入________，旋转手动压套1要________。
(6)依据Φ48H／f6判断，属于基________制，________配合。

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：中档
新
年份：2021

读装配图，回答下列问题

(1)该装配体名称为________，共有________种________个零件组成，其中有标准件________个
(2)装配体用________个视图表达，主视图采用了________剖，主要用于表达________和________。
(3)件5名称为________，材料为________.
(4)装配体的安装尺寸为________和________。
(5)28±0.2的最大极限尺寸为________，公差为________

查看解析收藏纠错
