题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

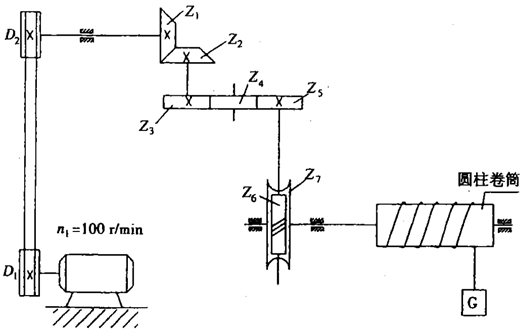

图示传动系统，已知\( {Z}_{1}={Z}_{2}={Z}_{3}={Z}_{4}\)=20，\( {Z}_{5}\)=40，\( {D}_{1}\)=130mm，\( {D}_{2}\)=260mm，双头蜗杆，蜗轮齿数\( {Z}_{7}\)=80，卷筒直径D=200mm.

求：
(1)若要使重物G上升，则\( {n}_{1}\)转动方向如何(标在图上)?蜗轮的螺旋方向如何(左旋，右旋)?
(2)从齿轮\( {Z}_{1}\)至蜗轮\( {Z}_{7}\)这一传动路线的总传动比\( {{i}_{1}}_{7}\)为多少?
(3)若要使重物G下降6.28m，电动机需运转多少时间(以秒计)?
(4)\( {Z}_{4}\)，在系统中起何作用?对系统总传动比有无影响?

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

如图的电路，\( {E}_{1}\)=16V，\( {E}_{2}\)=10V，\( {R}_{1}\)=6Ω，\( {R}_{2}\)=4Ω，\( {R}_{3}\)=10Ω，
(1)试用戴维宁定理计算电流的\( {I}_{3}\)大小.
(2)AB两点之间的电压\( {{U}_{A}}_{B}\)的大小.

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

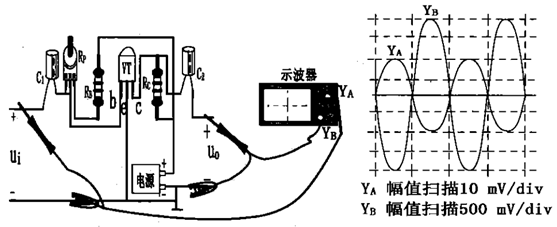

某同学设计了如图所示的固定偏置放大电路，\( {R}_{P}\)=200kΩ，\( {R}_{B}\)=200kΩ，\( {R}_{C}\)=2kΩ，\( {{V}_{C}}_{C}\)=12V，\( {{r}_{b}}_{e}\)=1kΩ.电位器滑动头在最大位置处，使用示波器测量放大电路的输入输出电压后，波形显示如图.试计算：
(1)输入，输出电压的幅值.
(2)静态工作点\( {{I}_{B}}_{Q}\)、\( {{I}_{C}}_{Q}\)、

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

已知一对正确安装的标准直齿圆柱齿轮(外啮合)，a＝78mm，传动比为1.6，模数为3mm，两齿轮的齿数。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

有一对标准直齿圆柱齿轮传动，小齿轮的齿距是12.56mm，齿数是26，中心距为156mm，通过计算得出大齿轮的齿数是多少？大齿轮的分度圆直径是多少？小齿轮可以加工成何种结构形式？若该对齿轮应用于闭式传动中，其可能发生的两种失效形式是什么

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

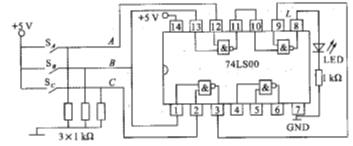

如图所示为用74LS00制作的主副裁判三人表决电路。请分析说明：

(1)根据电路连接写出L端的逻辑表达式。
(2)主裁判应操作哪个表决开关？
(3)当三名裁判分别将S_A和S_B闭合，Sc断开时，显示表决结果的LED是否发光？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

C6132车床变速箱中一从动齿轮轮齿折断，需要更换齿轮，已知与其啮合的主动轮为标准圆柱齿轮，模数m₁＝4mm，齿数z₁＝20，要求传动比i₁₂＝3，现从备件库中找到一标准直齿圆柱齿轮，轮齿z₂＝60，经粗略测量，齿顶圆直径d_a＝247mm，根据所学知识回答下列问题：
(1)从备件库中找到的齿轮模数多大？
(2)两齿轮啮合传动比是否满足要求？
(3)这两齿轮能否正确啮合？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

图示外啮合齿轮传动，其中小齿轮为主动轮，试问
(1)已知小齿轮的模数为3mm，大齿轮的齿顶圆直径为66mm，两齿轮的传动比为1.25，试计算两个齿轮的齿数？
(2)用齿轮滚刀加工这两个齿轮，会不会产生根切现象？
(3)图示大齿轮采用腹板式结构是否合适？不合适应改用哪种结构？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

如图所示卷筒起重设备，蜗杆为双头，蜗轮齿数为40，卷筒直径为600mm。若蜗杆的旋转方向如图所示，试问：
(1)重物W是上升还是下降？
(2)若蜗杆转速为100r／min时蜗轮的转速为多少？重物的移动速度为多少？(移动速度单位：m／s)
(3)若重物的移动1.884m，则蜗杆需要转几圈？
.

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2021

如图所示，已知：n₁＝800r／min，z₁＝16，z₂＝32，z₃＝20，z₄＝20，蜗杆z₅＝2，蜗轮z₆＝40旋向为右旋。
试求：
(1)蜗轮的转速n₆？
(2)用画箭头的方法确定各轮的回转方向。
(3)齿轮1、2是一对直齿圆柱齿轮，若齿轮1的齿厚s＝15.7mm，试求齿轮1、2的中心距？
(4)蜗杆蜗轮主要应用于什么场合？

查看解析收藏纠错

+选题
