题型：综合应用题题类：单元测试难易度：难
新
年份：2021

如图(a)所示是气动机械手的结构示意图，它由真空吸头、水平缸、垂直缸、齿轮齿条幅、回转机构缸及小车等组成.
基本工作循环是：按下启动按钮，3YA通电，垂直缸上升，垂直缸活塞在其挡块碰到电气行程开关时，3YA断电而停止，5YA通电→水平缸伸出，当水平缸活塞伸至预定位置挡块碰行程开关时，5YA断电而停止，真空吸头吸取工件，1YA通电，→回转机构缸置位，当齿条活塞到位时，真空吸头工件在下料点下料，挡块碰开关，使1YA断电、2YA通电→回转机构缸复位→水平缸退回→垂直缸下降，到垂直缸复原位时，碰行程开关，使4YA断电而结束整个工作循环.如再给启动信号，将进行上述同样的工作循环.回答下列问题.
(1)气动三联件包括哪些液压元件?作用是什么?简化的图形符号?
(2)该气动回路采用了哪种节流方式?
(3)如图(b)所示的电路为该气动机械手的直流稳压电源电路.请将集成稳压器CW7824接入电路；若已知变压器输入电压为220V，气动电路工作时，某同学用万用表测得滤波电容两端AB的电压为30V，试估算该直流稳压电源变压器的变压比.

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：难
新
年份：2021

识读蜗杆减速器箱体零件图，回答下列问题.
(1)该零件为________________________________类零件.
(2)该零件图用_______个图形表达，主视图采用________剖，左视图采用_________________剖，另外还有________视图和_________________视图。
(3)高度方向尺寸基准为___________________，长度方向尺寸基准为____________，宽度方向尺寸基准为_____________________________________________。
(4)该零件总长为_____________，总宽为_______________，总高为_______________。
(5)箱底安装孔的定位尺寸为____________________________________________。
(6)3×M10-7H螺纹孔深度为___________________________________________。
(7)蜗杆、涡轮孔的中心距是____________________________________。

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：难
新
年份：2021

共发射极变压器耦合式振荡电路如图所示，请回答以下问题：
(1)该电路中，作为放大、选频、反馈、输出的元件分别是哪个？
(2)振荡电路产生振荡的两个条件是什么？
(3)振荡信号的振幅是怎样稳定的？
(4)该电路中怎样增大振荡信号的频率？
(5)该电路的振荡频率是多少？

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：难
新
年份：2021

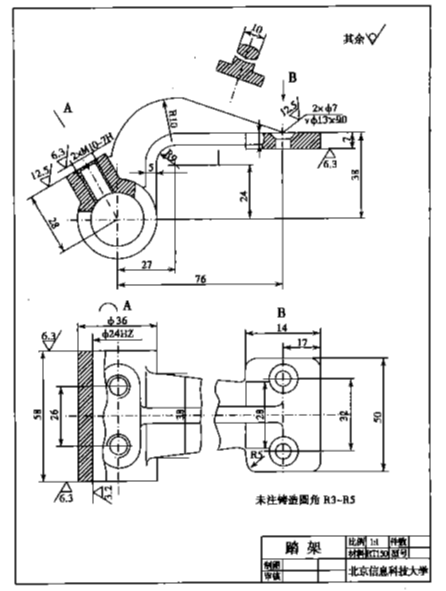

读懂如图所示零件图，回答下列问题：

(1)该零件的名称是______，比例______，此零件属于______类零件。
(2)该零件用了______个视图表达，其中主视图采用了______视图，这样既保留了______，又表达了______的结构，而且符合______原则。
(3)俯视图采用______，表达了______的实形，断面图表达______的结构形状。另一个视图是B向______
(4)该零件的长度方向的基准是______，高度方向的定位基准是______，宽度方向的基准是______。
宽度方向基准选择的理由是因为______。
(5)圆筒的定位尺寸是______，
(6)该零件要求未注圆角为______采用材料是______，牌号为______，150表达材料的______指标。
(7)主视图中2×M10-7H的尺寸标注表达的是______螺纹，2表示______，10表示______，7H表示______
(8)画出踏架后视图(只画外形，不画虚线)

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：难
新
年份：2021

识读如图所示零件图，完成下列各题：

(1)主视图采用了______图。在主视图中还有一个______图。
(2)左视图中①所指两个圆的直径分别是______、______
(3)图中②、③、④所指三个面的表面粗糙度代号分别为：②是______，③是______，④是______。
(4)根据图中A、B两点的正面投影a＇和b＇，在左视图中找出它们的投影a”和b”。
(5)在图中指定位置补画A-A剖视图(尺寸从图中量取)。

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：难
新
年份：2021

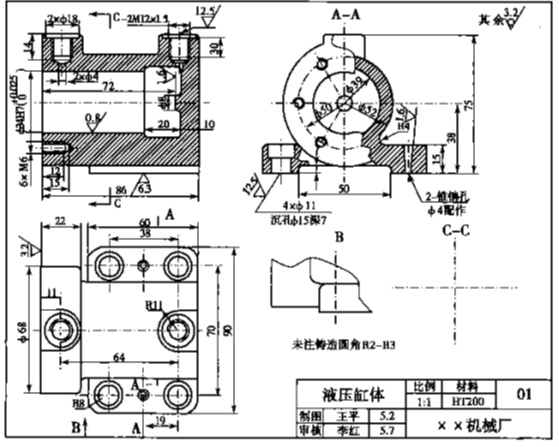

分析如图所示零件图，答下列问题

(1)该零件采用了______个基本视图，左视图采用______剖视，B向视图是______视图；
(2)该零件长度方向的基准是______，俯视图中的尺寸19是______尺寸；
(3)Φ34H\( 7{(}_{0.}^{+0.025})\))孔的尺寸公差等级是______，孔径最大可加工成______mm；
(4)该零件共有______个螺纹孔，零件上表面粗糙度要求最高的部位Ra的上限值为______um；
(5)在指定位置画出C-C剖视图。

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：难
新
年份：2021

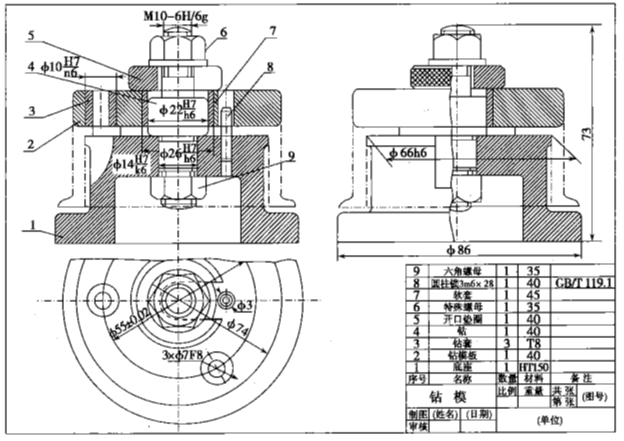

读如图所示钻模装配图并填空。

(1)装配图的名称是______，由______种零件组成。
(2)装配图由______个视图组成。主视图采用了______视图，俯视图采用了______视图，左视图采用了______图的表示方法。
(3)件2和件3是______配合，件4和件7是______配合，件7和件2是______配合。
(4)取卸工件时应先旋松______号件，再取下______号件，然后拿下钻模板，取出被加工的零件。
钻模上被加工的零件共______个孔。
(5)底座1上有______个圆弧槽，其作用是______，底座与被加工件的定位尺寸是______。
(6)尺寸中Φ26H7／h6是______号件和______号件的______尺寸，它们属于______制配合，其中H7表示______的公差带，h6表示______的公差带。
(7)钻模的总体尺寸为______。
(8)画出件3的零件图(主视图画成全剖，左视图画成视图，倒角为1×45°、圆角为R3，其他尺寸从图中量取但不标尺寸)

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：难
新
年份：2021

分析图示零件图，并回答问题

1)主视图采用________剖视，A-A是________剖切面剖切的半剖视图。
2)零件的材料是________，零件上共有________个螺栓孔。
3)零件上E、F、G三点的空间位置，按自左向右的顺序是________
4)铸件要求不得有________。
5)画出仰视图外形图，虚线不画。

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：难
新
年份：2021

分析如图所示零件图，并回答问题：

(1)此零件的总长是________mm、总宽是________mm、总高是________mm，主视图采用________原则，采用________视图。中部未画剖面符号的部位为肋板结构，其厚度为________mm，左视图中的50是________尺寸。
(2)螺纹标记M42×2-5H表示该螺纹的公称直径为________mm，螺距为________的细牙螺纹，中径顶径公差代号为________
(3)零件上ABCDE五点的空间位置，最左边的点是________，最右边的点是________。
(4)在指定位置画出A-A移出断面图。

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：难
新
年份：2021

如图所示的三极管放大电路，V_CC＝12V，R_B1＝30KΩ，R_C＝2KΩ，I_CQ＝1.5mA，V_E＝3V，β＝50，(忽略管压降)试求：
(1)试在图中标出三个电容的极性；
(2)试求出R_B2、R_E的值；
(3)求出放大电路的输入电阻、输出电阻和电压放大倍数；
(4)若将电容CE去掉，试定性说明其静态工作点、输出波形会怎样变化？若将RC短接，其输出波形会如何变化？若在输出端接入负载，其输出波形又将怎样变化？
(5)若输出波形出现削顶现象，应调整哪个元件，怎么样调整？

查看解析收藏纠错
