题型：分析计算题题类：单元测试难易度：难
新
年份：2021

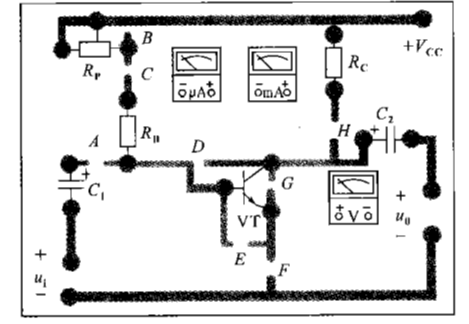

某同学欲进行固定偏置式基本放大电路的组装与调试。试求：
(1)若R_p为200kΩ，滑臂在中间位置，R_B＝200kΩ，Rc＝3kΩ，三极管的β＝50，Vcc＝12V，请估算电路的静态工作点I_BQ、I_cQ、U_CEQ。
(2)如图所示，若测量静态工作点的值，请把直流电流表和直流电压表连接在相应的断口处，并将需要连接的断口连接起来。
(3)若当U_cE测量结果为0.3V时，试分析此时三极管处于何状态？应如何调整R_p使电路正常放大？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

某同学对分压偏置式放大电路进行调试，装配图如图所示。
(1)由低频信号发生器给电路提供1kHz、20mV的正弦信号，电压输出线应接在电路中的哪两个点上？用什么旋钮调节输出电压？
(2)根据示波器显示的输出电压波形判断电路能否正常工作？为什么？要使电路正常工作应如何调节Rp(增大或减小)？
(3)若CE击穿，会出现什么现象？
(4)若β＝50，Rp＝30kΩ，R_B1＝15kΩ，R_B2＝10kΩ，r_be＝1，45kΩ，R_E＝2kΩ，R_C＝R_L＝3kΩ，当调节Rp至中间位置，试求输入电阻R_i、输出电阻R。、电压的放大倍数A。和输出电压U。。若不接负载R_L，输出电压的幅值如何变化？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

如图所示定轴轮系，已知：n₁＝1225r／min，z₁＝24，z₂＝28，z₃＝20，z₄＝60，z₅＝20，z₆＝20，z₇＝28。设齿轮1是为主动件，齿轮7为从动件。试求：
(1)求轮系的传动比i？并判断齿轮7的回转方向？
(2)计算齿轮7的转速n₇？
(3)齿轮7的模数m₇＝2mm，求齿轮5的齿顶圆直径，并判断齿轮5的结构形式？
(4)求齿轮5到齿轮7的中心距？
(5)该轮系中有无惰轮？如果有是哪一个齿轮？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

图示为铣床主轴箱传动图，箱内II轴上有一双联滑移齿轮，V轴上有一三联滑移齿轮。用拨叉移动双联及三联滑移齿轮可以使主轴得到不同的转速，看懂传动图完成下列问题：
(1)主轴可以获得几种转速？
(2)求图示状态下传动比i_w？
(3)若轴I的转速是720r／min，求主轴的最高转速和最低转速？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

如图所示，已知：n₁＝800r／min，z₁＝16，z₂＝32，z₃＝20，z₄＝20，蜗杆z₅＝2，蜗轮z₆＝40旋向为右旋。
试求：
(1)蜗轮的转速n₆？
(2)用画箭头的方法确定各轮的回转方向。
(3)齿轮1、2是一对直齿圆柱齿轮，若齿轮1的齿厚s＝15.7mm，试求齿轮1、2的中心距？
(4)蜗杆蜗轮主要应用于什么场合？

·

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

如图所示为一手摇提动装置，轮系中各齿轮的齿数分别为：Z₁＝20，Z₂＝50，Z₃＝30，Z₄＝60，Z₅＝1，Z₆＝60，Z₇＝40，Z₈＝80。看懂简图，完成下列问题；
(1)传动比i₁₆＝？
(2)当重物被提升时，操作者应按顺时针还是逆时针摇动手柄？
(3)当手柄以转速n₁＝30r／min提升重物时，求重物的上升速度(鼓轮直径D＝200m)？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

如图所示轮系，已知n₁＝1200r／min，D₁＝120mm，D₂＝240mm，z₄＝60，z₅＝20，z₆＝z₇＝16，z₈＝1，z₉＝60，D₁₀＝100mm，所有齿轮的模数均相等。齿轮3是一双联滑移齿轮，左侧的z_A与z₄啮合，右侧的z_B与z₅啮合，z_B与z₅的中心距为100mm，要求图示状态下重物的移动速度v＝12560mm／min，完成下列问题。
(1)齿轮3与齿轮4、5是什么齿形？(直齿、斜齿、人字齿)
(2)重物有几种升降速度？
(3)图示啮合状态下若重物上升，根据电动机的转向，判断蜗杆的旋向？
(4)求z_A与z_B的齿数？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

如图所示，已知，n₁＝1200r／min，蜗杆头数Z₁＝2，右旋，蜗杆齿数Z₂＝60，Z₃＝40，Z₄＝80，螺距P＝4mm，螺杆为单头左旋。
(1)工作台往哪个方向运动？
(2)求工作台的移动速度v？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

如图所示某冲压成型机构传动系统，V带传动小带轮基准直径d_d1＝120mm，大带轮基准直径d_d2＝360mm，蜗杆头数z₁＝2，蜗轮齿数z₂＝80，齿轮z₃＝40，z₄＝30，z₅＝48，z₂与z₃同轴且作周向固定，z₅与曲柄盘6同轴且固定在一起，电机转速n₁＝1440r／min，转向如图所示。读懂传动路线简图，完成下列问题：

(1)图示状态冲头的移动方向是向左还是向右？
(2)轮系中惰轮是哪一个？
(3)求蜗杆的转速n₂。
(4)求冲头运动的平均速度v(单位m／s)。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

某传动装置如图所示，采用圆锥齿轮和直齿圆柱齿轮所组成的简单传动系统。已知各轮参数分别为Z₁＝20，Z₂＝40，Z₃＝20，Z₄＝60，a₃₄＝120mm。
试求：(1)齿轮4的模数、齿距和分度圆直径。
(2)轮系传动比i₁₄。
(3)如果n_电＝1200r／min，则输送带的转速为多少？

查看解析收藏纠错
