题型：选择题题类：历年真题难易度：中档
新
年份：2019

(2019•山东) 如图所示的比例运算放大电路，已知\( {u}_{i}\)=2mV，\( {R}_{1}\)=10kΩ，\( {R}_{1}\)=40kΩ，则\( {u}_{0}\)是( )

A.10mV B.8mV C.-8mV D.-10mV

查看解析收藏纠错

+选题
题型：选择题题类：历年真题难易度：中档
新
年份：2019

(2019•山东) 关于触发器与编码器，说法正确的是( )

A.只有触发器有记忆功能 B.两者都有记忆功能 C.只有编码器有记忆功能 D.两者都无记忆功能

查看解析收藏纠错

+选题
题型：简答题题类：历年真题难易度：中档
新
年份：2019

(2019•山东) 如图所示为锉削平面示意图，工件材料为45，锉削余量为0.15mm，表面粗糙度为Ra3.2，加工完成后，选用刀口形平尺检验工件的平面度.请完成下列问题：
(1)图中采用的平面锉削方法是什么?
(2)检验平面度误差的测量方法：__拿工件，__拿平尺，平尺__放于工件的被测表面上.
(3)请选择合适的锉齿类型.

查看解析收藏纠错

+选题
题型：简答题题类：历年真题难易度：中档
新
年份：2019

(2019•山东) 如图所示，电源的线电压为380V.请完成下列问题：
(1)电源的相电压是多少?
(2)\( {\stackrel{·}{U}}_{UV}\)与\( {\stackrel{·}{U}}_{U}\)的相位差是多少?
(3)NN′线的名称是什么?
(4)如果负载为三相对称负载，NN′线是否可以省略?上述情况下，每相电阻R=8Ω，感抗\( {X}_{L}\)=6Ω，线电流是多少?

查看解析收藏纠错

+选题
题型：简答题题类：历年真题难易度：中档
新
年份：2019

(2019•山东) 如图所示，电源电压\( {U}_{1}\)=220V，单相变压器的电压比为10：1.请完成下列问题：
(1)变压器的磁路和电路部分分别是什么?变压器的工作原理是什么?
(2)开关S闭合后，导体MN在磁场中的受力方向是什么?ab两点间的电压是多少?

查看解析收藏纠错

+选题
题型：简答题题类：历年真题难易度：中档
新
年份：2019

(2019•山东) 如图所示为直流稳压电源实训电路图.请完成下列问题：
(1)在圆圈内填入集成稳压器CW7906引脚的编号.
(2)电路工作时，稳压器的输出电流为1.5A，则负载\( {R}_{L}\)的阻值是多少?
(3)电路中\( {C}_{2}\)的作用是什么?

查看解析收藏纠错

+选题
题型：作图题题类：历年真题难易度：中档
新
年份：2019

(2019•山东) 如图所示为555多谐振荡器电路.开关S断开时，电路无输出；开关S闭合时，电路产生振荡.请将电路图补画完整.

查看解析收藏纠错

+选题
题型：分析计算题题类：历年真题难易度：中档
新
年份：2019

(2019•山东) 如图所示，已知电流表读数1-1A，\( {u}_{R}=20\sqrt{2}\mathit{sin}(100t+\frac{\pi }{6})V\)，\( {X}_{L}\)=20Ω..
请完成下列问题：
(1)求阻抗|Z|(结果保留整数).u
(2)写出电压u、电流i的解析式.
.

查看解析收藏纠错

+选题
题型：分析计算题题类：历年真题难易度：中档
新
年份：2019

(2019•山东) 如图所示的基本放大电路，已知\( {V}_{CC}\)=12V，β=50，\( {R}_{o}={R}_{L}\)=4kΩ，\( {r}_{be}\)=1kΩ，\( {I}_{BQ}=40\mu A\)，\( {U}_{BEQ}\)图略不计.请完成下列问题：
(1)求电路的参数：\( {R}_{b}\)，\( {I}_{CQ}\)，\( {U}_{BEQ}\).
(2)求负载开路时的电压放大倍数\( {A}_{u}\).

查看解析收藏纠错

+选题
题型：综合应用题题类：历年真题难易度：中档
新
年份：2019

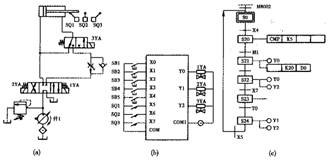

(2019•山东) 如图(a)所示为某设备的液压系统原理图，工作中液压缸能实现快进、工进，快退动作.设备密码为"5"，按钮SBI～SB4为输入密码键盘，代表一个十进制数.设备工作过程：按下开始按钮SB5，输入密码，若密码正确，把"20"写入数据寄存器，液压缸快进，到达SQ2液压缸变为工进，到达SQ3液压缸停止，按照数据寄存器中的数据进行延时，延时时间到，液压缸快退至原位SQ1，等待下一次开始指令；若密码错误，则设备无动作.请完成下列问题：
(1)件1的名称是什么?
(2)三位四通换向阀处于中位时，形成液压回路的名称是什么?
(3)若实现液压缸的工进，电磁铁的通、断电情况是什么?
(4)根据工作过程及图(b)所示的I/O接线图，补画图(c)的顺序功能图.

查看解析收藏纠错
