总题量：151选择本页全部试题

题型：选择题题类：单元测试难易度：难
新
年份：2020

欲稳定输出电压增大输入电阻，在放大电路中应引入的反馈类型是( )

A.电流串联 B.电压并联 C.电压串联 D.电流并联

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2020

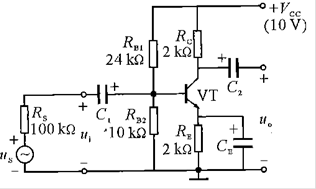

固定分压偏置共射放大电路如图所示，试找出电路中的本级反馈元件，确定反馈类型并说明该反馈对放大电路的影响。

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2020

某固定偏置共射放大电路如图所示，试问该放大电路能否正常工作？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2020

固定偏置共发射极放大电路如图所示，已知：R_B＝400 kΩ，Rc＝R_L＝4kΩ，β＝40，Vcc＝12 V。
(1)求静态工作点。
(2)求电压放大倍数、输入、输出电阻。
(3)若将原三极管换成β＝100的另一同型三极管，问能否正常工作？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2020

如图所示，Vcc＝16 V，R_m＝60 kΩ，R_BE＝20 kΩ，Rc＝3 kΩ，R_E＝2 kΩ，R_L＝6kΩ，β＝50，VT为硅管。求：
(1)静态工作点；
(2)输入、输出电阻；
(3)电压放大倍数。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2020

如图所示，分压偏置共射放大电路r_be＝875 Ω，β＝30，U_BE＝0.7 V。试求：
(1)静态电流I_C、电压U_CE；
(2)电压放大倍数A_U。

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：难
新
年份：2020

如图所示的三极管放大电路，Vcc＝12 V，R_B1＝30 kΩ，Rc＝2 kΩ，I_CQ＝1.5 mA，U_E＝3 V，β＝50，忽略管压降。
(1)试在图中标出三个电容的极性。
(2)试求出R_B2、R_m的值。
(3)求出放大电路的输入电阻、输出电阻和电压放大倍数。
(4)若将电容C_E去掉，试定性说明其静态工作点，输出波形会怎样变化？若将Rc短接，其输出波形会如何变化？若在输出端接人负载，其输出波形又将怎样变化？
(5)若输出波形出现削顶现象，应调整哪个元件？怎么调整？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2020

分析如图所示的各电路能否放大正弦交流电压信号？为什么？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2020

如图所为两级放大电路。
(1)两级放大器之间是什么耦合方式？
(2)若变压器一次绕组匝数为600匝，二次绕组匝数为100匝，变压器的变比是多少？
(3)第二级放大电路的名称是什么？采用这种方式输出的优点是什么？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2020

如图所示，已知：β₁＝β₂＝40，R_B1＝R_B2＝300 kΩ，R_C1＝R_C2＝R_L＝2 kΩ，V_CC＝12 V，r_be1＝r_be2＝1 kΩ。求：
(1)输入电阻R_i和输出电阻R_o；
(2)空载和有载时电压放大倍数A_u。

查看解析收藏纠错
