题型：选择题题类：单元测试难易度：难
新
年份：2020

电容滤波一般用在______整流电路。( )

A.小电流 B.要求滤波效果好 C.带负载能力强 D.以上说法均不正确

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2020

如图所示的电路为全波整流电路，请回答：
(1)当变压器副边电压的极性为下正上负时，则哪只二极管导通？
(2)若VD₂开路，对电路带来什么影响？
(3)若VD₂极性接反，会出现什么问题？
(4)变压器中心抽头断路，对电路带来什么影响？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2020

为了对一台微型直流电动机调压调速，某同学按如图所示的电路连接后进行调试，结果发现晶闸管门极加上触发脉冲后，电压不变，电动机转速不可调，分析原因。

查看解析收藏纠错

+选题
题型：选择题题类：单元测试难易度：难
新
年份：2020

在维持I_ε不变的条件下，选用β值较大的晶体管，这样做主要是为了( )

A.减轻信号源负担 B.提高放大器本身的电压放大倍数 C.增大放大器的输出电阻 D.增强放大器带负载能力

查看解析收藏纠错

+选题
题型：选择题题类：单元测试难易度：难
新
年份：2020

在一个单管共射基本放大电路中，如果输入的信号电压是正弦波，而示波器观察到输出波形如图所示，则此放大器的( )

A.静态工作点偏低 B.静态工作点偏高 C.静态工作点正常 D.输入信号幅值太大

查看解析收藏纠错

+选题
题型：选择题题类：单元测试难易度：难
新
年份：2020

固定偏置共发射极放大电路的输入电压u_i＝U_Msinωt(V)，电路电压放大倍数为50，则输出电压u_o的表达式为( )

A.u_o=-50U_msin(ωt+120°)(V) B.u_o=-50U_msin(ωt-90°)(V) C.u_o=50U_msinωt(V) D.u_o=-50U_msinωt(V)

查看解析收藏纠错

+选题
题型：选择题题类：单元测试难易度：难
新
年份：2020

在固定分压偏置共射放大电路中，若测得V_c＝V_cc，则放大电路处于( )

A.放大 B.截止 C.饱和 D.截止或饱和

查看解析收藏纠错

+选题
题型：选择题题类：单元测试难易度：难
新
年份：2020

某共射放大电路的输出电阻为1kΩ，空载时输出电压为5V，接上______电阻时输出电压为3V。( )

A.0.5 kΩ B.1 kΩ C.1.5 kΩ D.2 kΩ

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2020

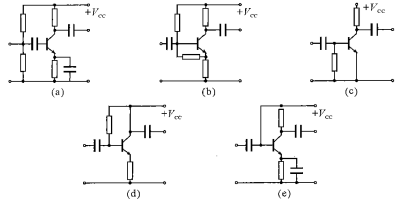

如图所示，电路有无正常放大作用？为什么？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2020

如图所示电路为某交流放大器的直流通路，变更某些电路组件后，分析电路可能出现的现象(设电路原来为正常放大状态)。
(1)R_B1=0。
(2)R_B2=0。
(3)R_B1=∞。
(4)R_B1=0，R_B2=0。

查看解析收藏纠错
