题型：分析计算题题类：单元测试难易度：难
新
年份：2022

已知一个容量为40μF的电容器接到u＝220V2sin(314t＋π/3)V的交流电源上，
求：(1)电容的容抗；
(2)写出电路中电流的解析式；
(3)画出电压和电流的矢量图；
(4)无功功率。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

两盏额定值分别为“220V60W”的A灯，“110V40W”的B灯，请问：
(1)把它们串联后接到220V电源上时，哪个灯亮？为什么？
(2)把它们并联后接到48V电源上时，哪个灯亮？为什么？

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

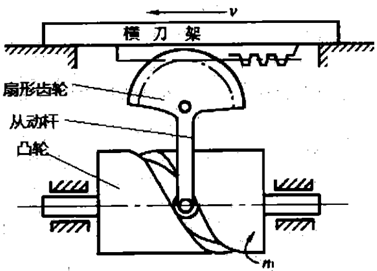

如图所示为一凸轮机构，看懂该传动，回答下列问题：
(1)该凸轮机构应用了何种类型的凸轮?
(2)该种类型凸轮机构能使横刀架实现怎样的运动?
(3)从运动方面考虑该凸轮为平面凸轮还是空间凸轮?
(4)该种类型凸轮机构主要应用于何种场合?
(5)从动件的运动规律决定的因素是什么?

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

如图所示的液压系统，两液压缸的有效面积A₁=A₂=100cm²，缸1负载F=35000N，缸2运动时负载为零.不计摩擦阻力、惯性力和管路损失，溢流阀、顺序阀和减压阀的调定压力分别为4MPa，3MPa和2MPa.求在下列三种情况下，A，B和C处的压力.
(1)液压泵起动后，两换向阀处于中位；
(2)1Y通电，液压缸1活塞移动时及活塞运动到终点时；
(3)1Y断电，2Y通电，液压缸2活塞运动时及活塞碰到固定挡块时.

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

如图所示，555时基电路构成的液位监测电路，分析电路回答下列问题.
(1)当液位过低时，电容器电压如何变化，555时基电路输出端3的电压为如何变化?
(2)如何提高该监测电路的灵敏度?

查看解析收藏纠错

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

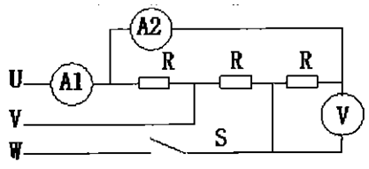

如图所示三相对称负载电路，R=100Ω，接入线电压为380V的三相电源.请完成下列问题：
(1)当开关S闭合时，电流表A1、A2和电压表V的读数分别是多少?
(2)当开关S断开时，电流表A2和电压表V的读数分别是多少?

查看解析收藏纠错

+选题
题型：作图题题类：单元测试难易度：难
新
年份：2021

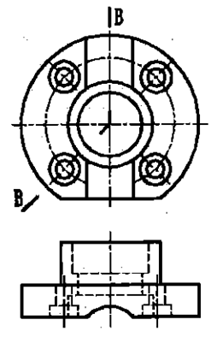

如图所示，根据所给视图，补画B—B全到左视图.

查看解析收藏纠错

+选题
题型：作图题题类：单元测试难易度：难
新
年份：2021

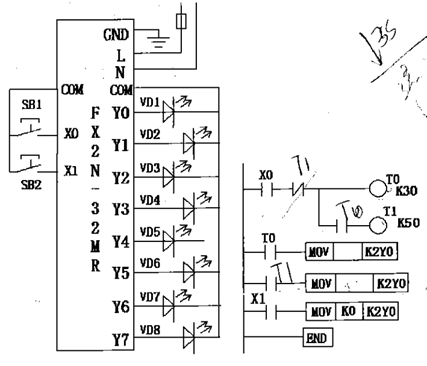

如图所示为采用MOV指令实现的彩灯循环控制梯形图，请根据控制要求补画完整.
控制要求：按下启动启动按钮SB1时，彩灯Y0、Y2、Y4、Y6灯亮5s，然后Y1、Y3、Y5、Y7灯再亮3s，然后循环进行.按下停止按钮SB2，彩灯熄灭.

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：难
新
年份：2021

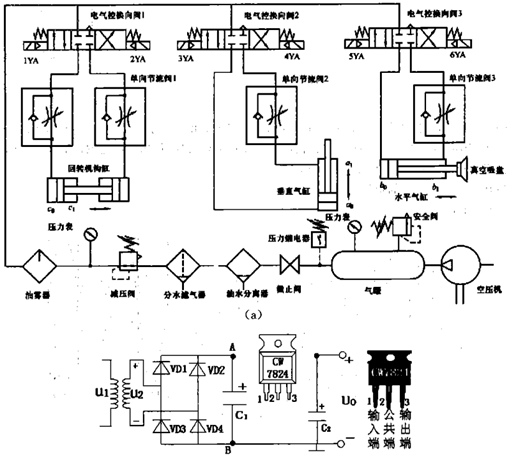

如图(a)所示是气动机械手的结构示意图，它由真空吸头、水平缸、垂直缸、齿轮齿条幅、回转机构缸及小车等组成.
基本工作循环是：按下启动按钮，3YA通电，垂直缸上升，垂直缸活塞在其挡块碰到电气行程开关时，3YA断电而停止，5YA通电→水平缸伸出，当水平缸活塞伸至预定位置挡块碰行程开关时，5YA断电而停止，真空吸头吸取工件，1YA通电，→回转机构缸置位，当齿条活塞到位时，真空吸头工件在下料点下料，挡块碰开关，使1YA断电、2YA通电→回转机构缸复位→水平缸退回→垂直缸下降，到垂直缸复原位时，碰行程开关，使4YA断电而结束整个工作循环.如再给启动信号，将进行上述同样的工作循环.回答下列问题.
(1)气动三联件包括哪些液压元件?作用是什么?简化的图形符号?
(2)该气动回路采用了哪种节流方式?
(3)如图(b)所示的电路为该气动机械手的直流稳压电源电路.请将集成稳压器CW7824接入电路；若已知变压器输入电压为220V，气动电路工作时，某同学用万用表测得滤波电容两端AB的电压为30V，试估算该直流稳压电源变压器的变压比.

查看解析收藏纠错

+选题
题型：综合应用题题类：单元测试难易度：难
新
年份：2021

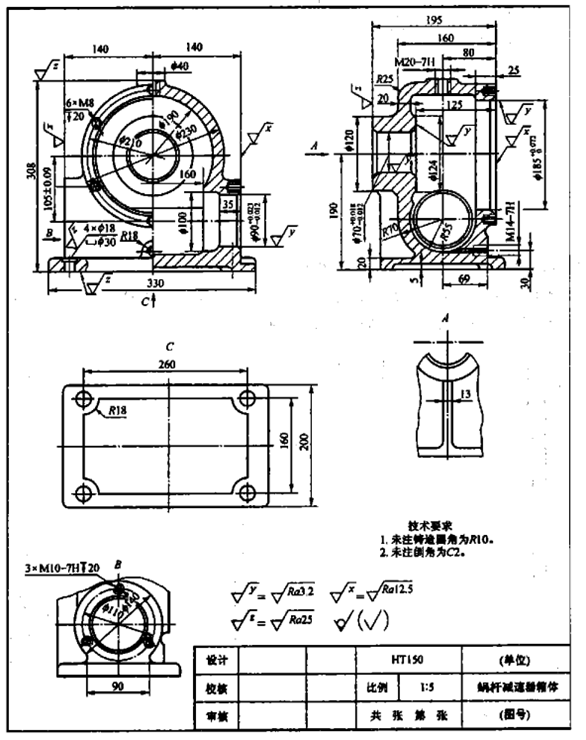

识读蜗杆减速器箱体零件图，回答下列问题.
(1)该零件为________________________________类零件.
(2)该零件图用_______个图形表达，主视图采用________剖，左视图采用_________________剖，另外还有________视图和_________________视图。
(3)高度方向尺寸基准为___________________，长度方向尺寸基准为____________，宽度方向尺寸基准为_____________________________________________。
(4)该零件总长为_____________，总宽为_______________，总高为_______________。
(5)箱底安装孔的定位尺寸为____________________________________________。
(6)3×M10-7H螺纹孔深度为___________________________________________。
(7)蜗杆、涡轮孔的中心距是____________________________________。
