题型：简答作图题题类：单元测试难易度：难
新
年份：2022

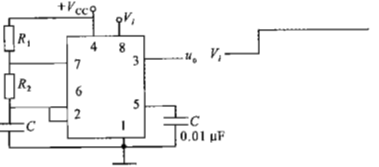

如图所示的555定时器构成什么电路？电路中V_cc＝10V、R₁＝20kΩ、R₂＝8kΩ、C＝0.1μF，在输入信号V，的波形下，试画出U_c和U_o的波形，并计算出它的周期和频率。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

由555定时器构成的施密特触发器如(a)图所示。

(1)计算上限触发电压U_T+和下限触发电压U_T-；
(2)若输入信号u_i为(b)图所示的三角波，试对应u_i画出u_o的波形。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

当用示波器观察正弦电压波形时，若荧光屏上出现如图所示的波形，是哪些旋钮位置不对？应如何调节？

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

将周期为1ms／div的时标信号输人被检示波器，该示波器扫描时间因数置于1ms／div，8个周期的波形在屏幕水平方向测得为7.9格(在格刻度线内)，试求该挡扫描时间因数为多少？

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

如图所示为由LM317组成的直流稳压电源实物连接图，回答如下问题：

(1)计算当电位器调至0.60K时，输出电压U。的大小。
(2)从左至右四个电容的作用。
(3)该电路能否直接带10Ω的阻性负载？为什么？

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

某同学欲进行直流稳压电源的组装和测试，实物接线如图所示。试求：(1)请将集成稳压器7912正确接入电路中。(2)电容C₁、C₂的作用分别是什么？(3)在电路连接完整正确的情况下，用MF47型万用表测量负载电阻R_L两端的电压，应将万用表选择开关置于何挡？红、黑表笔与电路如何连接？读数应为多少？

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

如图所示放大电路，测得U_CE＜U_BE，试回答：
(1)该电路中三极管处于什么工作状态？
(2)其他参数不变，如何调整R_B才能使电路恢复正常放大？
(3)其他参数不变，如何调整Rc才能使电路恢复正常放大？

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

如图所示电路能否实现正常放大？如不能，请说明原因。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

如图所示，计算输出电压U_o(U_i-＝3V，U_i_＋＝6V)。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

如图所示为某同学实训时所连接的触发器逻辑功能电路，其由与非门74LS00和JK触发器74112(CP下降沿触发)构成，开始LED灯不发光。请问：

(1)当开关S₂、S₃闭合时，要使LED灯发光，开关S₁如何操作？
(2)当开关S₁、S₂、S₃闭合时，要使LED灯熄灭，开关S₁如何操作？
(3)当LED灯熄灭后，开关S₂断开，S₃闭合，闭合开关S₁时，LED灯是否会发光？

查看解析收藏纠错
