总题量：77选择本页全部试题

题型：简答作图题题类：单元测试难易度：难
新
年份：2022

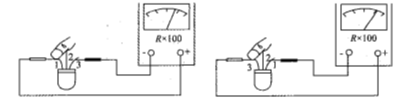

某同学组装电子电路，采用NPN型9013晶体管，组装前已知管脚b后，用万用表做了如图所示的测量，请根据现象判断管脚1和管脚2的名称。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

在检测正常三极管的基极和管型时做了如图所示的测量，请根据测量现象说明得出什么结论。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

如图所示为某同学在用万用表测出三极管的基极和管型后，又做了如下操作，请指出该三极管的集电极、发射极、基极及管型。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

处于放大状态的某三极管电流关系如图所示，试分析三极管的管型和管脚。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

如图所示电路，若开关S在t₁时刻闭合，t₂时刻断开，画出负载电压U_RL的波形。

查看解析收藏纠错

+选题

题型：简答作图题题类：单元测试难易度：难

新

年份：2022

有一电子元件，某同学用万用表欧姆挡对其各脚进行测量，表笔接法与测量结果如下表所示，请问这是一只什么电子元件，并说明管脚1、2、3的名称。

脚1	脚2	脚3	表读数
黑	红		大
红	黑		大
黑		红
红		黑	大
	红	黑	大
	黑	红	大

查看解析收藏纠错

题型：简答作图题题类：单元测试难易度：难
新
年份：2022

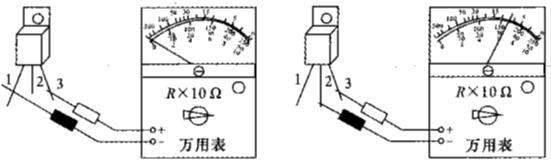

某同学对一个标识看不清楚但质量良好的晶闸管进行极性检测，测试结果如图所示，试分析晶闸管的三个电极分别是哪个？并做说明。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

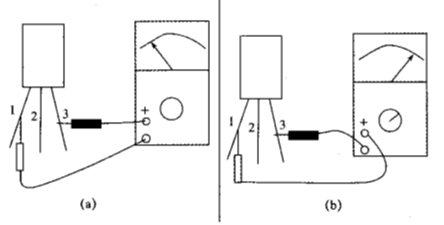

组装之前，首先用万用表对晶闸管进行测试，请根据图示的测试现象分析说明三个管脚的名称。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

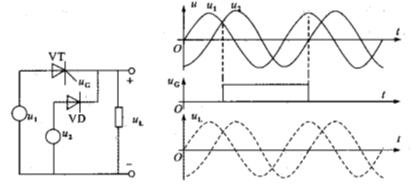

根据如图所示电路的输入电压波形，请画出负载两端电压u_L的波形(忽略二极管与晶闸管的管压降)。

查看解析收藏纠错

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

如图所示电路，理想二极管，U₁＝10V，则U₀等于多少？

查看解析收藏纠错

+选题
