(2019•山东)在绘制分压式偏置共发射极放大电路的交流通路时，处理正确的是(　　)

A.电源开路 B.集电极接地 C.电容短路 D.电容开路

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：历年真题难易度：易
新
年份：2022

(2007•山东)如图所示，分压偏置共射放大电路r_be=875Ω，\( \mathrm{\beta }\)=30，U_BE=0.7V。

试求：(1)静态电流I_C、电压U_CE；
(2)电压放大倍数Au。

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：历年真题难易度：中档
新
年份：2022

(2009•山东)固定偏置式放大电路如图所示，已知：V_CC=12V,R_C=RL=2kΩ，\( \mathrm{\beta }\)=50，U_CEQ=6V,r_be=1kΩ。

试求：(1)基极电阻R_B；
(2)电压放大倍数A_u。

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：历年真题难易度：难
新
年份：2022

(2014•山东)如图所示，已知：V_CC=12V,R_B2=10kΩ,R_C=2 kΩ，R_E=2kΩ,R_L=2kΩ,U_BE忽略不计，\( \mathrm{\beta }\)=50，r_be=1kΩ，电阻R_B1标志不清，用万用表测得U_CEQ=6V。

试求：(1)求I_CQ和R_B1的值。
(2)若U_S=10mV,R_S=1kn，求放大电路输入电压U_i，输出电压U₀。

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：历年真题难易度：中档
新
年份：2022

(2015•山东)如图所示基本共射放大电路，已知：V_CC=12V,R_B=100kΩ，R_C=2kΩ,\( \mathrm{\beta }\)=50，r_be=1 KΩ,R_P=200 KΩ且滑臂在中间，忽略U_BE，
试求：(1)电路的静态工作点I_BQ、I_CQ、U_CEQ；
(2)电压放大倍数A_u。

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：历年真题难易度：中档
新
年份：2022

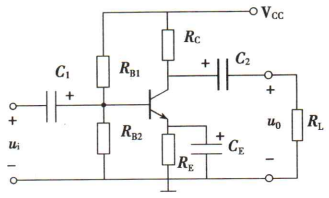

(2016•山东)如图所示共射放大电路，已知V_CC=9V,R_B1=20kΩ，R_B2=10kΩ，R_C=2.4kΩ，R_L=5.1kΩ，R_E=2kΩ，C₁=C₂=C_E=10uF,U_BE=0.7V,\( \mathrm{\beta }\)=100，试求：

(1)电路的静态工作点I_BQ、I_CQ、U_CEQ；
(2)输入电阻r_i、输出电阻r₀、电压放大倍数A_u。

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：历年真题难易度：中档
新
年份：2022

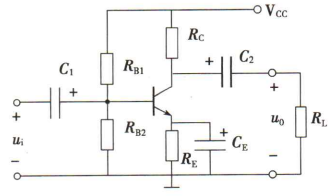

(2018•山东)如图所示共射放大电路，已知V_CC=12V,U_BQ=4V,R_B2=10 KΩ,R_C=R_L=2.4kΩ，R_E=2kΩ，r_be=1kΩ，C₁=C₂=C_E=47uF,U_BE=0.7V，\( \mathrm{\beta }\)=50，试求：

(1)电阻R_B1；
(2)电路的静态工作点I_BQ、I_CQ、U_CEQ；
(3)电压放大倍数A_u。

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：历年真题难易度：中档
新
年份：2022

(2003•山东)如图所示的三极管放大电路，已知：V_CC=12V,R_B=400kΩ，R_C=R_L=4kΩ,\( \mathrm{\beta }\)=50，r_be=1.2kΩ。

试求：(1)估算静态工作点；
(2)电压放大倍数A_u。

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：历年真题难易度：中档
新
年份：2022

(2006•山东)如图所示的三极管放大电路，已知：V_CC=12V,R_B=400kΩ，R_C=4kΩ,\( \mathrm{\beta }\)=50，r_be=1.2kΩ。

试求：(1)估算静态工作点I_BQ、I_CQ、U_CEQ；
(2)电压放大倍数A_u。

查看解析收藏纠错相似题

+选题
题型：选择题题类：历年真题难易度：易
新
年份：2022

(2018•山东)放大电路的交流通路是(　　)

A.电压回路 B.电流回路 C.直流信号所流经的通路 D.交流信号所流经的通路

查看解析收藏纠错相似题
