总题量：50 选择本页全部试题

题型：选择题题类：历年真题难易度：易
新
年份：2022

(2012•山东)如图所示的JK触发器，设初态为0，则经过1和100个脉冲后触发器的状态分别为(　　)

A.0、0 B.0、1 C.1、0 D.1、1

查看解析收藏纠错相似题

+选题
题型：选择题题类：历年真题难易度：易
新
年份：2022

(2013•山东)某JK触发器每个CP上升沿翻转一次，则J、K端的状态是(　　)

A.0、0 B.0、1 C.1、0 D.1、1

查看解析收藏纠错相似题

+选题
题型：选择题题类：历年真题难易度：易
新
年份：2022

(2014•山东)如图所示，为了将JK触发器连接为D触发器，虚线框内应接入(　　)

A.与门 B.或非门 C.非门 D.导线

查看解析收藏纠错相似题

+选题
题型：选择题题类：历年真题难易度：易
新
年份：2022

(2014•山东)要使集成JK触发器的状态为“O”态，则JK状态是(　　)

A.00 B.01 C.10 D.11

查看解析收藏纠错相似题

+选题
题型：选择题题类：历年真题难易度：易
新
年份：2022

(2016•山东)下降沿触发的集成JK触发器，当输入端J=1、K=0，CP脉冲低电平期间，触发器的状态是(　　)

A.置0 B.置1 C.翻转 D.不变

查看解析收藏纠错相似题

+选题
题型：选择题题类：历年真题难易度：易
新
年份：2022

(2020•山东)JK触发器实现置1功能，对应J、K输入端的状态分别是(　　)

A.0、0 B.0、1 C.1、0 D.1、1

查看解析收藏纠错相似题

+选题
题型：案例分析题题类：历年真题难易度：中档
新
年份：2022

(2008•山东)请根据如图所示的逻辑电路，画出L的波形图(设Q的初态为0)。

查看解析收藏纠错相似题

+选题
题型：案例分析题题类：历年真题难易度：中档
新
年份：2022

(2015•山东)试根据图所示逻辑电路图，画出Q端的输出波形(设Q的初态为0)。

查看解析收藏纠错相似题

+选题
题型：案例分析题题类：历年真题难易度：难
新
年份：2022

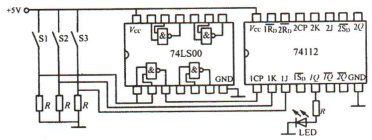

(2015•山东)如图所示为某同学实训时所连接的触发器逻辑功能电路，其由与非门74LS00和JK触发器74112(CP下降沿触发)构成，开始LED灯不发光。请问：

(1)当开关S2、S3闭合时，要使LED灯发光，开关S1如何操作？
(2)当开关S1、S2、S3闭合时，要使LED灯熄灭，开关S1如何操作？
(3)当LED灯熄灭后，开关S2断开，S3闭合，闭合开关S1时，LED灯是否会发光？

查看解析收藏纠错相似题

+选题
题型：案例分析题题类：历年真题难易度：中档
新
年份：2022

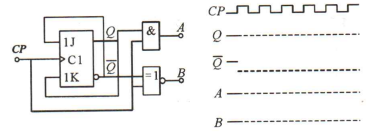

(2018•山东)如图所示为JK触发器组成的电路。假设触发器的初态为O，已知CP端的波形，请画出Q、\( \stackrel{-}{\mathrm{Q}}\)、A、B的波形。

查看解析收藏纠错相似题

+选题
