总题量：8 选择本页全部试题

题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

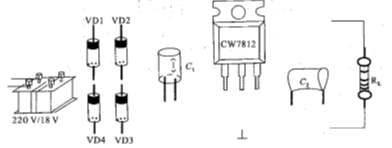

(1)把下列器件连接起来构成电源电路。

(2)该电路由哪几部分组成？各部分包括哪些元件？
(3)求出电容C₁和C₂两端电压的大小。

查看解析收藏纠错相似题

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

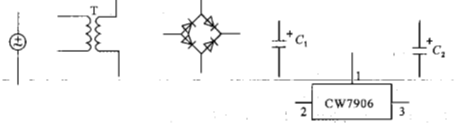

利用CW7906构成稳压电路，请你把电路正确连接起来。

查看解析收藏纠错相似题

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

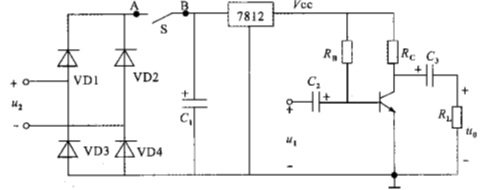

如图所示，直流稳压电源为基本放大电路的电源，U₂＝12V，R_B＝400kΩ，Rc＝2kΩ，β＝100，其中C₁为滤波电容。请问：

(1)当S断开时，则A点电位为多少？
(2)当S闭合时，则B点电位为多少？

查看解析收藏纠错相似题

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

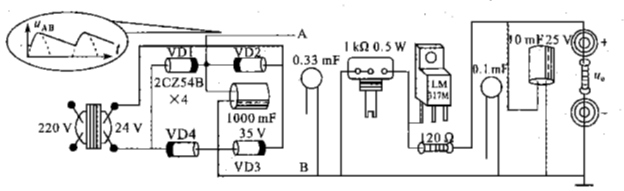

如图所示为由LM317组成的直流稳压电源实物连接图，回答如下问题：

(1)计算当电位器调至0.60K时，输出电压U。的大小。
(2)从左至右四个电容的作用。
(3)该电路能否直接带10Ω的阻性负载？为什么？

查看解析收藏纠错相似题

+选题
题型：简答作图题题类：单元测试难易度：难
新
年份：2022

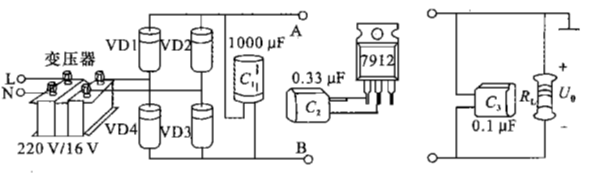

某同学欲进行直流稳压电源的组装和测试，实物接线如图所示。试求：(1)请将集成稳压器7912正确接入电路中。(2)电容C₁、C₂的作用分别是什么？(3)在电路连接完整正确的情况下，用MF47型万用表测量负载电阻R_L两端的电压，应将万用表选择开关置于何挡？红、黑表笔与电路如何连接？读数应为多少？

查看解析收藏纠错相似题

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

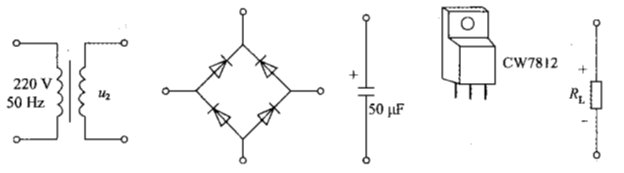

(1)将如图所示各元件合理连线，构成完整的直流稳压电源电路；(2)说明负载两端电压为多少？

查看解析收藏纠错相似题

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

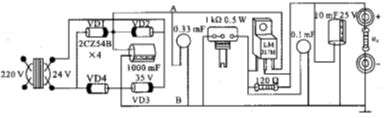

如图所示的直流稳压电源的组装接线图。请将稳压电源接线补画完整。

查看解析收藏纠错相似题

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

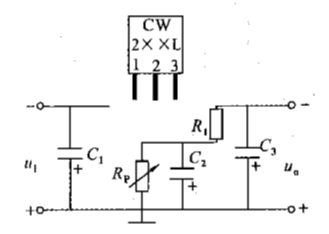

欲使三端可调式集成稳压器CW2××L为负电压输出，试完成下列要求：
(1)选择三端可调式集成稳压器CW2××L系列的型号。
(2)将如图所示电路连接完整。

(3)说明C₁、C₂、C₃的作用。

查看解析收藏纠错相似题
