摄影平台升降机构应用了( )

A.曲柄摇杆机构 B.双摇杆机构 C.平行四边形机构 D.普通双曲柄机构

查看解析收藏纠错相似题

+选题
题型：简答题题类：难易度：
新
年份：2025

(5分)如图2-2所示为一四杆机构的示意图,回答下列问题:
(1)该机构的名称是什么?应用在碎石机上时,哪个杆是主动件?
(2)该机构有急回特性时,主动件是哪个杆?该机构有死点时,哪个杆为主动件?
(3)求出该机构的急回特性系数K。

图2-2

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2022

在曲柄滑块机构中，如果取滑块为机架，则可获得(　　)

A.转动导杆机构 B.摇杆滑块机构 C.曲柄摇块机构 D.摆动导杆机构

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2022

汽车前挡风玻璃的雨刮机构是(　　)

A.曲柄滑块机构 B.双曲柄机构 C.曲柄摇杆机构 D.双摇杆机构

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2022

下列是反向双曲柄机构应用的是(　　)

A.车门启闭装置 B.铲土机的铲斗 C.车辆前轮转向机构 D.剪刀机

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：难
新
年份：2022

某铰链四杆机构，AB＝300mm，BC＝400 mm，CD＝850 mm，AD＝800 mm，AD为机架。若使机构存在死点位置，则主动件应为(　　)

A.AB杆 B.BC杆 C.CD杆 D.AD杆

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2022

下列生产设备运用了曲柄摇杆机构，其中存在死点的是(　　)

A.缝纫机踏板机构 B.碎石机 C.剪刀机 D.车辆前轮转向机构

查看解析收藏纠错相似题

+选题
题型：简答作图题题类：单元测试难易度：易
新
年份：2022

如图所示为某冲压机部分结构示意图，请回答下列问题。

(1)滑块、连杆、曲轴组成哪一种平面四杆机构？
(2)说明滑块与连杆间的活动连接是哪种运动副？

查看解析收藏纠错相似题

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

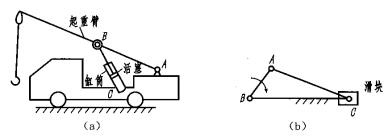

如图(a)所示为汽车吊车摆动式液压机构简图，是由图(b)所示的曲柄滑块机构演化而来，看简图(a)回答下列问题。

(1)汽车吊车摆动式液压机构利用了哪一种四杆机构？它是将图(b)所示的曲柄滑块机构中的哪一个杆件作为机架演化而来的？
(2)曲柄滑块机构的滑块演化为吊车四杆机构中的哪一个构件？起重臂抬升时，液压缸缸筒绕C点顺时针还是逆时针摆动？

查看解析收藏纠错相似题

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

如图所示为家用缝纫机及踏板机构示意图，请回答下列问题。

(1)踏板机构应用了哪种铰链四杆机构？
(2)缝纫机在使用中会出现“卡死”现象，该现象发生时图中哪两个杆件共线？缝纫机运行过程中是如何克服“卡死”现象？

查看解析收藏纠错相似题
