【ET】铰链四杆机构的基本类型、特点及应用-山东版机械基础电气技术同步练习题

题型：

全部选择题简答作图题分析计算题综合应用题

难易程度：

全部易较易中档较难难

题类筛选：

全部历年真题模拟题期末考试期中考试月考试卷单元测试其他

年份：

全部 2022 2021 2020 2019 2018 2017 更早

总题量：123 选择本页全部试题

题型：简答题题类：难易度：
新
年份：2025

(5分)如图2-2所示为一四杆机构的示意图,回答下列问题:
(1)该机构的名称是什么?应用在碎石机上时,哪个杆是主动件?
(2)该机构有急回特性时,主动件是哪个杆?该机构有死点时,哪个杆为主动件?
(3)求出该机构的急回特性系数K。

图2-2

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2022

铰链四杆机构中，不与机架相连的构件称为(　　)

A.曲柄 B.连杆 C.连架杆 D.摇杆

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2022

下列关于曲柄摇杆机构的说法，正确的是(　　)

A.不能用于连续工作的摆动装置 B.连杆作整周回转，摇杆作往复摆动 C.只能将连续转动变成往复摆动 D.可将往复摆动变成连续转动

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2022

双摇杆机构是指两连架杆都能作______的铰链四杆机构。(　　)

A.整周转动 B.往复摆动 C.固定不动 D.不确定

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2022

铰链四杆机构中，固定不动的是(　　)

A.机架 B.曲柄 C.摇杆 D.连杆

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2022

下列机构应用了双曲柄机构的是(　　)

A.抽油机驱动机构 B.摄影平台升降机构 C.电风扇摇头机构 D.起重机变幅机构

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2022

汽车前挡风玻璃的雨刮机构是(　　)

A.曲柄滑块机构 B.双曲柄机构 C.曲柄摇杆机构 D.双摇杆机构

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2022

下列是反向双曲柄机构应用的是(　　)

A.车门启闭装置 B.铲土机的铲斗 C.车辆前轮转向机构 D.剪刀机

查看解析收藏纠错相似题

+选题
题型：简答作图题题类：单元测试难易度：中档
新
年份：2022

如图所示为家用缝纫机及踏板机构示意图，请回答下列问题。

(1)踏板机构应用了哪种铰链四杆机构？
(2)缝纫机在使用中会出现“卡死”现象，该现象发生时图中哪两个杆件共线？缝纫机运行过程中是如何克服“卡死”现象？

查看解析收藏纠错相似题

+选题
题型：简答作图题题类：单元测试难易度：易
新
年份：2022

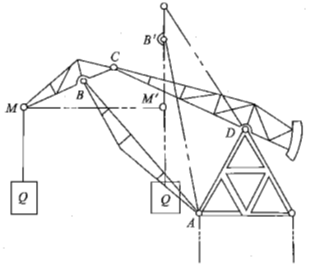

如图所示为港口用起重机吊臂结构原理。试分析、回答下列问题：

(1)ABCD构成什么四杆机构？
(2)各杆的名称是什么？
(3)当机构运动时重物Q的运动方式如何？

查看解析收藏纠错相似题
