题型：分析计算题题类：模拟题难易度：难
新
年份：2021

如图为轮系中蜗杆1为双头左旋蜗杆\( {Z}_{1}\)=2，转向如图所示.蜗轮的齿数为\( {Z}_{2}\)=50，蜗杆2为单头右旋蜗杆\( {Z}_{{2}^{\text{'}}}\)=1，蜗轮3的齿数为\( {Z}_{3}\)=36，其余各轮齿数为\( {Z}_{{3}^{\text{'}}}\)=30，\( {Z}_{4}\)=20，\( {Z}_{{4}^{\text{'}}}\)=25，\( {Z}_{5}\)=16，\( {Z}_{{5}^{\text{'}}}\)=40，\( {Z}_{6}\)=16，\( {Z}_{7}\)=24.求\( {i}_{17}\).

查看解析收藏纠错

+选题
题型：分析计算题题类：模拟题难易度：中档
新
年份：2021

如图所示，发电机的电动势为E=240V，内阻为RO=0.4Ω，输电线的电阻为RL=0.8Ω，给55盏电阻为R=1210Ω的电灯供电.请完成下列问题：
(1)加在电灯两端的电压U1电源端电压U2.
(2)发电机输出的功率.
(3)当继续接入电灯时，总的负载电阻，线路中的电流、负载功率、电源端电压将如何变化?

查看解析收藏纠错

+选题
题型：分析计算题题类：模拟题难易度：中档
新
年份：2021

一标准直齿圆柱齿轮传动，两齿轮齿数之和为140，传动比i=4，模数m=3mm，主动轮转速n1为400r/min.试求从动轮转速n2，中心距a，两齿轮齿数z1、x2，分度圆直径d1、d2，齿顶圆直径da1，da2，齿距p.

查看解析收藏纠错

+选题
题型：分析计算题题类：模拟题难易度：中档
新
年份：2021

如图所示，每相电阻为3Ω，容抗为4Ω的三相对称负载接于工频线电压为380v的三相电源上，若V请完成下列问题：
(1)线电流的大小.
(2)U相负载电流的解析式.

查看解析收藏纠错

+选题
题型：分析计算题题类：模拟题难易度：易
新
年份：2021

一台50Hz，八级的三相异步电动机，\( {P}_{N}\)=36.75kw，\( {U}_{N}\)=380V，\( {I}_{N}\)=15.4A，额定转差率\( {S}_{N}\)=0.02，过载系数为λ=2.2.试求：
(1)磁极对数.
(2)电动机的同步转速.
(3)电动机的额定转速.
(4)电动机的最大转矩TM.

查看解析收藏纠错

+选题
题型：分析计算题题类：模拟题难易度：难
新
年份：2021

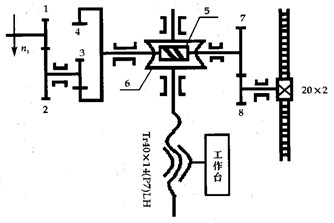

如图所示，已知\( {Z}_{1}\)=20，\( {Z}_{2}\)=40，\( {Z}_{3}\)=20，\( {Z}_{4}\)=60，\( {Z}_{5}\)=2，\( {Z}_{6}\)=40，\( {Z}_{7}\)=40，\( {Z}_{8}\)=20，其他参数见图中标示.已知\( {n}_{i}\)=600r/min，方向如图所示.
试求：
(1)\( {n}_{4}\)的转速及转向.
(2)工作台的移动速度及移动方向.
(3)齿条的移动速度及方向.

查看解析收藏纠错

+选题
题型：分析计算题题类：模拟题难易度：难
新
年份：2021

一个RL串联电路，已知R=30Ω.感抗X_L=400，电源的电压为，试写出电路中电阻、电感的电压表达式及功率.

查看解析收藏纠错

+选题
题型：分析计算题题类：模拟题难易度：难
新
年份：2021

电路如图所示，已知：\( {{V}_{C}}_{C}\)=12V，\( {R}_{C}\)=2kΩ，\( {{R}_{b}}_{1}\)=20kΩ，\( {R}_{b2}\)=10kΩ，\( {R}_{e}\)，=2kΩ，\( {R}_{L}\)=4kΩ，\( {{U}_{B}}_{E}\)=0.7V，β=50，\( {{r}_{b}}_{e}\)=1kΩ
(1)静态工作点\( {{I}_{B}}_{Q}\)、\( {{I}_{C}}_{Q}\)、\( {{{U}_{C}}_{E}}_{Q}\)
(2)计算电路的输入电阻，电压放大倍数

查看解析收藏纠错

+选题
题型：分析计算题题类：模拟题难易度：难
新
年份：2021

如图所示为定轴齿轮系，已知\( {z}_{1}\)=30，\( {z}_{2}\)=40\( {z}_{2}\)′=30，\( {z}_{3}\)=60，\( {z}_{3}\)′=20，\( {z}_{4}\)=20，\( {z}_{5}\)=30，\( {n}_{1}\)=100r/min，方向为逆时针转动.请完成下列问题：
(1)计算传动比\( {{i}_{1}}_{5}\)的数值；
(2)求末轮的转速和转向，
(3)该轮系中是否存在惰轮?若存在，它在此处的作用是什么?

查看解析收藏纠错

+选题
题型：分析计算题题类：模拟题难易度：中档
新
年份：2021

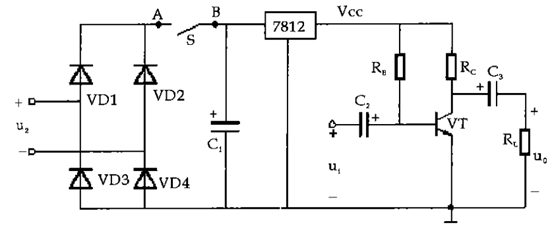

如图所示，直流稳压电源为基本放大电路的电源，\( {U}_{2}\)=16V，\( {R}_{B}\)=200kΩ，\( {R}_{C}\)=2kΩ，\( {R}_{L}\)=3kΩ，β=50，\( {{R}_{b}}_{e}\)=1kΩ，，其中\( {C}_{1}\)为滤波电容.请问：
(1)当S断开时，则A点电位为多少？
(2)当S闭合时，则B点电位为多少？
(3)试求放大电路的静态工作点。
(4)试求放大电路的输入电阻，输出电阻和放大倍数.

查看解析收藏纠错
