总题量：21选择本页全部试题

题型：分析计算题题类：历年真题难易度：难
新
年份：2020

(2020•山东) 如图所示的直流电路中，\( {E}_{1}\)=16V，\( {E}_{2}\)=8V，\( {R}_{1}={R}_{2}={R}_{3}=2\Omega \)，\( {R}_{4}\)=1Ω.

请完成下列问题：
(1)当开关S断开时，求二端网络的开路电压\( {U}_{AB}\)和等效电阻\( {R}_{AB}\)﹔
(2)当开关S闭合时，求电压\( {U}_{2}\).

查看解析收藏纠错

+选题
题型：分析计算题题类：历年真题难易度：难
新
年份：2020

(2020•山东) 如图所示为某机械传动装置简图，已知\( {z}_{1}\)=20，\( {z}_{2}\)=30，\( {z}_{3}\)=40，\( {z}_{4}\)=20，\( {z}_{5}\)=60，\( {z}_{6}\)=1，\( {z}_{7}\)=20，所有圆柱齿轮的模数均为4mm，鼓轮的直径d=300mm.请完成下列问题：

(1)计算齿轮3的齿顶圆直径\( {d}_{a}\)和齿根圆直径\( {d}_{f}\)﹔
(2)计算丙轮4与齿轮5的中心距a
(3)根据手柄转动方向，判断该重物是上升还是下降?
(4)当手柄以60r/min转动时，计算重物的移动速度v(速度单位：mm/min，π取3.14).

查看解析收藏纠错

+选题
题型：分析计算题题类：历年真题难易度：难
新
年份：2019

(2019•山东) 如图所示为某一机构传动简图.电动机的转速n=880r/min，带轮的基准直径\( {d}_{d1}\)=100mm，\( {d}_{d2}\)=200mm，\( {z}_{A}\)=35，\( {z}_{B}\)=50，\( {z}_{C}\)=60，\( {z}_{1}\)=30，\( {z}_{2}\)=40，\( {z}_{3}\)=55，\( {z}_{4}\)=45，\( {z}_{5}\)=36，小齿轮齿数\( {z}_{6}\)=18，模数m=2.5mm，其中A，B，C为三联滑移齿轮，请完成下列问题：
(1)主轴的转速有几种?
(2)主轴的最高和最低转速分别是多少?
(3)判断齿条的移动方向.
(4)当主轴逆时针转两转时，齿条的移动距离是多少?(计算时π取整)

查看解析收藏纠错

+选题
题型：分析计算题题类：历年真题难易度：难
新
年份：2019

(2019•山东) 如图所示，已知\( {E}_{1}\)=8V，\( {E}_{2}\)=4V，\( {E}_{3}\)=12V，\( {R}_{1}\)=\( {R}_{2}\)=2Ω，\( {R}_{4}={R}_{5}\)=3Ω，\( {E}_{3}\)的标识参数为"5W1R6J".请完成下列问题：
(1)求\( {U}_{ab}\).
(2)若b、c之间发生短路，分析\( {E}_{3}\)的工作状态.

查看解析收藏纠错

+选题
题型：分析计算题题类：历年真题难易度：难

年份：2018

(2018•山东) 如图所示电路，已知电源电动势\( {E}_{2}\)=20V，电源内阻不计，电阻\( {R}_{1}\)=6\( \Omega \)，\( {R}_{a}\)=10\( \Omega \)，\( {R}_{3}\)=20\( \Omega \).请完成下列问题：
(1)当电流\( {I}_{2}=0\)时，试用支路电流法计算\( {I}_{1}\)和\( {E}_{1}\)
(2)计算电阻\( {R}_{3}\)消耗的功率.

查看解析收藏纠错

+选题
题型：分析计算题题类：历年真题难易度：难

年份：2017

(2017•山东) 如下图所示铰链四杆机构.请完成下列问题：

(1)剪板机ABCD应用了哪种类型的铰链四杆机构?
(2)剪板机EFGH机构的运用特点是什么？
(3)判断机构UKL与哪种剪板机类型相同?写出判断过程.

查看解析收藏纠错

+选题
题型：分析计算题题类：历年真题难易度：难

年份：2017

(2017•山东) 如下图所示的有源二端网络，用电压表(内阻视为无穷大)测得a、b两端的电压为20V，请完成下列问题.

(1)试求有源二端网络的等效电阻\( {R}_{0}\)和开路电压\( {U}_{OC}\).
(2)画出有源二端网络的等效电源模型

查看解析收藏纠错

+选题
题型：分析计算题题类：历年真题难易度：难

(2014•山东) 如图所示，直流稳压电源为基本放大电路的电源，\( {U}_{2}=12V\)，\( {R}_{B}\)=400kΩ，\( {R}_{C}\)=2kΩ，β=100，其中\( {C}_{1}\)为滤波电容.请问：
(1)当S断开时，则A点电位为多少?
(2)当S闭合时，则B点电位为多少?
(3)计算放大电路的静态工作点.
(4)计算放大电路的输入电阻\( {R}_{1}\)、输出电阻\( {R}_{0}\)、电压放大倍数.

查看解析收藏纠错

+选题
题型：分析计算题题类：历年真题难易度：难

(2013•山东) 如图所示为在220V的交流电路中，接入一理想变压器.一次绕组\( {N}_{1}\)=1000匝，二次侧电压\( {U}_{2}\)=44V，负载电阻\( {R}_{L}\)=11Ω，试求：

(1)二次侧匝数\( {N}_{2}\)﹔
(2)一次侧电流\( {I}_{1}\).

查看解析收藏纠错

+选题
题型：分析计算题题类：历年真题难易度：难

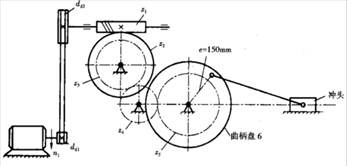

(2013•山东) 如图所示某冲压成型机构传动系统，V带传动小带轮基准直径\( {d}_{d1}\)=120mm，大带轮基准直径\( {d}_{d2}\)=360mm，蜗杆头数\( {z}_{1}\)=2，蜗轮齿数\( {z}_{2}\)=80，齿轮\( {z}_{3}\)=40，\( {z}_{4}\)=30，\( {z}_{5}\)=48.\( {z}_{2}\)与\( {z}_{3}\)同轴且作周向固定，\( {z}_{5}\)与曲柄盘6同轴且固定在一起，电机转速\( {n}_{1}\)=1440r/min，转向如图所示.读懂传动路线简图，完成下列问题：

(1)图示状态冲头的移动方向是向左还是向右?
(2)轮系中情轮是哪一个?
(3)求蜗杆的转速\( {n}_{2}\)，
(4)求冲头运动的平均速度v(单位m/s)，

查看解析收藏纠错

+选题
