题型：分析计算题题类：单元测试难易度：难
新
年份：2021

如图所示为工频三相四线制照明电路，其中灯HL₁、HL₂为“220V100W”，HL₃为“220V．60W”，
请分析说明：
(1)各开关闭合后，三只灯能否正常发光？中性线上是否有电流？
(2)当U相熔断器熔断后，三只灯亮度将如何变化？当中性线也断开时，HL₂亮度将如何变化？HL₃分压237.5V，会不会烧坏而HL₂灯因此熄灭？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

为了安全，机床上照明电灯用的电压是36V，这个电压是把220V的电压降压后得到的，如果变压器的原线圈是1100匝，副线圈是多少匝？用这台变压器给40W的电灯供电，如果不考虑变压器本身的损耗，原、副线圈的电流各是多少？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

某机床上照明变压器，额定容量为300V·A，额定电压为220／36V，当接电阻负载时二次侧电流为2A，效率为95％。
试求：(1)变压比K；(2)额定电流I_1N；(3)输入功率P1和一次侧电流I₁。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

理想变压器额定容量S_N＝2.2kW，一次绕组N₁＝1000匝，输入220V的交流电压，二次侧额定电压U₂＝22V，负载电阻R_L＝11Ω，试求：
(1)二次侧匝数N₂。
(2)一次侧电流I₁。
(3)一次侧额定电流。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

三相异步电动机，U_N＝380V，P_N＝4kW，n_N＝2920r／min，f_N＝50Hz，cosφ＝0.88，η×＝0.87。试求：
(1)额定转矩T_N；(2)额定电流I_N。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

三相异步电动机铭牌数据如下：P_N＝10kW，U_N＝380V，f_N＝50Hz，n_N＝1440r／min，满载时的功率
因数cosφ＝0.81，n＝80％，接法为Δ形，试求：
(1)电动机满载时的输人功率P₁。
(2)损耗的功率ΔP。
(3)额定电流I_N。
(4)额定转矩T_N。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

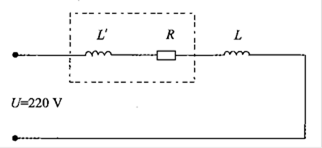

如图所示，小功率交流电动机可以采用串联电抗器的方法降压启动，降压启动时电动机两端的工频电压由正常工作时的220V降为180V，已知电动机的感抗X_L＇＝80Ω，电阻R＝60Ω，计算需要串联电抗器的电感量L。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

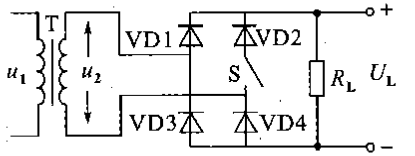

单相桥式整流电路如图所示，变压器二次侧电压为U₂＝100sin100tV，负载电阻R_L＝100Ω，试求：
(1)S断开时，直流输出电压U_L、流过二极管的电流及二极管承受的最大反向工作电压。
(2)S闭合时，直流输出电压U₁、流过二极管的电流及二极管承受的最大反向工作电压。
(3)若给定两只二极管(A：I_FM＝0.5A，U_RM＝100V；B：I_FM＝0.9A，U_RM＝150V)，请合理选择。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

在单相桥式半控可控整流电路中，R_L＝10Ω，变压器一次侧电压U₁＝220V的交流电，当导通角θ＝120°时，测得电路负载的输出直流电压为13.5V，θ为0～180°可移相。求：(1)变压器的变压比；(2)选择晶闸管时IT(AV)为多少？(考虑2倍安全裕量)(3)如果电路中的一个晶闸管断路，其他参数不变，则晶闸管承受的最大反向电压如何变化？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

某单相半波可控整流电路，电阻性负载，R₁＝10Ω，直接接到220V的交流电源上，控制角为0～180°可移相，试求：控制角α＝60°时，输出电压UL、电流I_L、晶闸管承受的最大反相电压U_TM。

查看解析收藏纠错

+选题
