题型：综合应用题题类：模拟题难易度：难
新
年份：2021

读零件图并填空.
(1)图样中零件名称为_______，所用材料是___________，主视图是采用________________________个___________的剖切平面剖得的___________视图。
(2)泵盖上有___________个销孔，__________个沉孔，______________个盲孔。沉孔的直径是_________，
深度是____________________。
(3)尺寸28.76士0.016是_______________________尺寸，该尺寸的公差是______________。
(4)此零件的总长为____________，总高为_________________________。
(5)形位公差的含义；被测要素是____________，基准要素是______________，公差项目是___________，
公差值是______________。
(6)图中表面质量要求最高的表面是____________________，其表面粗糙度Ra值为_________________。

查看解析收藏纠错

+选题
题型：综合应用题题类：模拟题难易度：难
新
年份：2021

某同学对分压偏置式放大电路进行调试，原理图如图所示.
(1)根据示波器显示的输出电压波形判断电路出现什么问题?要使电路正常工作应如何调节\( {R}_{P}\)?
(2)若CE断路，对放大电路静态工作点如何影响?
(3)若\( {{V}_{C}}_{C}\)=12V，β=50，\( {R}_{P}\)=20kΩ，\( {{R}_{B}}_{1}\)=30kΩ，\( {{R}_{B}}_{2}\)=20kΩ，(VBEQ忽略不计)\( {{R}_{b}}_{e}\)=1kΩ，\( {R}_{E}\)=2kΩ，\( {R}_{C}=2k \Omega ,{R}_{L}=3k \Omega \)，当调节\( {R}_{P}\)至中间位置，试求放大电路的静态工作点、输入电阻、输出电阻和放大倍数.

查看解析收藏纠错

+选题
题型：综合应用题题类：模拟题难易度：难
新
年份：2021

读懂给出的装配图，完成填空题.
(1)柱塞泵由__________个图形表达，A向视图是___________视图，该视图中为表达凸轮，采用了_________画法.
(2)尺寸72属于_____________尺寸，φ属于尺寸.
(3)为更换件3，须先后拆卸件_____________和件___________.
(4)柱塞泵吸油时，件5向____________运动，出口处单向阀钢球向________运动，入口处单向阀钢球向_______________运动.(填"上"、"下"、"左"、"右"、"前"或"后").

查看解析收藏纠错

+选题
题型：综合应用题题类：模拟题难易度：难
新
年份：2021

如图所示，压印机常用于对塑料件等材料进行印压加工，按下启动按钮后，气缸活塞伸出，当活塞完全伸出时开始对工件进行印压.为达到压印效果，当印压压力升到一定值时，才说明印压动作完成，气缸活塞才可以作返回运动，印压压力可根据工件材料的不同进行调整.回答下列问题.
(1)阀2和阀3的名称分别是什么?
(2)该气动回路采用了哪种节流方式?
(3)满足什么样的条件，气缸活塞才返回?
(4)该压印机使用的空气泵电动机的铭牌参数为\( {P}_{N}\)=1.8kw，\( {U}_{N}\)=380V，η=0.9，\( cos{\phi }_{N}\)=0.9.过载系数λ=2.2，\( {n}_{N}\)=2850r/min.接入线电压为380的电路中.试估算：
①电动机的输入功率，电动机的额定电流
②额定转差率\( {S}_{N}\)、电动机的额定转矩\( {T}_{N}\)，最大转矩

查看解析收藏纠错

+选题
题型：综合应用题题类：模拟题难易度：难
新
年份：2021

看懂"可调搪孔刀架"装配图，回答下列问题：
(1)该可调搪孔刀架是由_________________种零件组成，
(2)零件4螺套和零件1刀架是用_______________来连接.
(3)刀具的左、右位置是用_________________________来调节的.
(4)刀架的材料是__________________________
(5)可调搪孔刀架是用__________________个________________固定在搪孔头的盖上的圆柱孔中的.
(6)拆画零件1刀架的零件图(可按装配图的图形大小直接量取，不标注尺寸)

查看解析收藏纠错

+选题
题型：综合应用题题类：模拟题难易度：难
新
年份：2021

观察如图所示液压系统.请完成下列问题：
(1)元件5的名称?
(2)元件3的作用?
(3)如图所示状态下，液压缸活塞运动方向是什么?
(4)已知溢流阀调整压力为3MPa，元件7状态不变，元件5在左位与右位时，系统压力分别是多少?

查看解析收藏纠错

+选题
题型：综合应用题题类：模拟题难易度：难
新
年份：2021

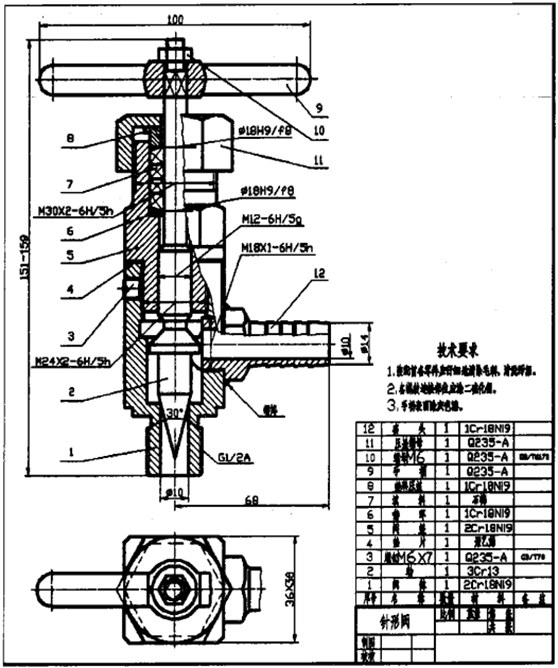

如图，读针形阀装配图，并回答问题：
(1)表达针形阀结构及工作原理，装配关系的主视图用___________剖视的目的是为了保留件______的外形；俯视图中件9与件12两处采用了________________画法分别表示.
(2)件7的作用是_______________.
(3)与件5用螺纹连接的零件有件____________与件_____________.
(4)俯视图中的虚线代表件___________的投影，欲拆下件2轴应旋松件_______，再拆下件_______方能取出.
(5)为调整针形阀输送液体的流量大小，应旋转件_______，使件________上升和下降，以控制锥隙的大小来实现，上升、下降的最大距离为_________毫米.
(6)装配图中有_____________处属装配尺寸，φ10属_______尺寸.
(7)写出与代号G1/2A相配合的内螺纹的代号_____________.

查看解析收藏纠错

+选题
题型：综合应用题题类：模拟题难易度：难
新
年份：2021

读零件图，读懂零件图回答下列问题.
(1)该零件的名称是______，材料是______，该零件图的比例是__________·
(2)零件图用了五个图形，它们分别是_______、_______、_______和两个移出端面图.
(3)油槽2×l表示__________________________。
(4)零件上需淬火热处理的部分轴向长___________________，
(5)零件上的键槽长_______，宽________，深__________.
(6)φ80＋0.015孔的定位尺寸是________和________。
(7)被测要素是______，公差项目是_____。基准要素A是_______。
(8)零件表面粗糙度要求最高的是______，φ26.5内圆柱表面的粗糙度符号_______。
(9)φ55±0.01的基本尺寸为__________，公差值为______________。

查看解析收藏纠错

+选题
题型：综合应用题题类：模拟题难易度：难
新
年份：2021

如图，就是一个用电磁换向阀控制的多缸并联回路，其工作原理动作要求如下：分析回路，完成下列题目：
①按下起动按钮SB1后油泵启动，油泵工作.
②按下行程按钮SB2后，1DT工作，甲缸右行.
③行程开关6动作后，1DT工作停止，同时3DT工作，乙缸右行.
④行程开关8动作后，3DT工作停止，同时2DT工作，甲缸左行.
⑤行程开关5动作后，2DT工作停止，同时4DT工作，乙缸左行.
⑥行程开关7动作后，4DT工作停止，至此一个顺序动作完成，此后机构按②—⑥循环动作.
(在完成一个次顺序动作后，要求机构延时3秒才进入下一次动作)
⑦任何时刻按停止按钮SB3，全部停止.

(1)根据动作要求填写电磁动作表.

(2)根据工作原理及I/O接线图补画顺序功能图.

查看解析收藏纠错

+选题
题型：综合应用题题类：模拟题难易度：难
新
年份：2021

如图所示，读装配图，回答下列问题：
(1)该螺旋千斤顶共有_____________个零件.
(2)千斤顶主视图采用了____及_______图表达，主主视图下边的图形称为________图。
(3)14H9/h9属于___________尺寸，178～258属于______尺寸，150属于___________尺寸。
(4)千斤顶能使重物升起的高度为_____________°
(5)14H9/h9是件_______和件________之间的配合，该配合__________制_________配合。
(6)装配后，顶盖与起重螺杆是否可以相对转动?____________________。
(7)要拆下顶盖，必须先拆下名称为___________的零件
(8)件1与件2旋合的螺纹属于_______________(填“普通”“梯形”“锯齿形”或“矩形”)螺纹。

查看解析收藏纠错
