总题量：124选择本页全部试题

题型：分析计算题题类：模拟题难易度：难
新
年份：2021

如图为轮系中蜗杆1为双头左旋蜗杆\( {Z}_{1}\)=2，转向如图所示.蜗轮的齿数为\( {Z}_{2}\)=50，蜗杆2为单头右旋蜗杆\( {Z}_{{2}^{\text{'}}}\)=1，蜗轮3的齿数为\( {Z}_{3}\)=36，其余各轮齿数为\( {Z}_{{3}^{\text{'}}}\)=30，\( {Z}_{4}\)=20，\( {Z}_{{4}^{\text{'}}}\)=25，\( {Z}_{5}\)=16，\( {Z}_{{5}^{\text{'}}}\)=40，\( {Z}_{6}\)=16，\( {Z}_{7}\)=24.求\( {i}_{17}\).

查看解析收藏纠错

+选题
题型：分析计算题题类：模拟题难易度：难
新
年份：2021

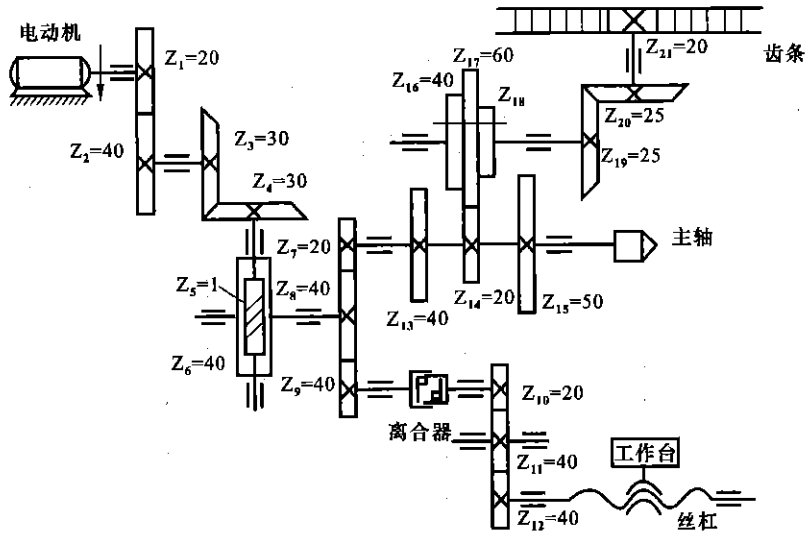

如图，为某机构的传动路线简图，该传动系统中所有齿轮均为标准齿轮，模数均为2mm，丝杠为双线左旋.读懂该传动路线图，请完成下列问题.
(1)根据电动机的转向，判断齿条的移动方向(向左或向右).
(2)当离合器接合时，该传动系统共有几个惰轮?主要作用是什么?
(3)与齿轮\( {{Z}_{1}}_{5}\)相啮合的齿轮\( {{Z}_{1}}_{8}\)的齿数是多少?
(4)主轴转一转，工作台的移动距离为3mm，则丝杠的螺距为多少?

查看解析收藏纠错

+选题
题型：分析计算题题类：模拟题难易度：难
新
年份：2021

如图所示，555时基电路构成多谐振荡器的印制板图，请完成下列问题：
(1)请在合适位置补画相应元件，并在图上将\( {{V}_{C}}_{C}\)、GND和标在相应的管脚右侧.
(2)若\( {R}_{1}\)=50kΩ，\( {R}_{2}\)=25kΩ，C=\( 1 \mu F\)，试计算振荡频率.

查看解析收藏纠错

+选题
题型：分析计算题题类：模拟题难易度：难
新
年份：2021

如图所示，已知\( {Z}_{1}\)=20，\( {Z}_{2}\)=40，\( {Z}_{3}\)=20，\( {Z}_{4}\)=60，\( {Z}_{5}\)=2，\( {Z}_{6}\)=40，\( {Z}_{7}\)=40，\( {Z}_{8}\)=20，其他参数见图中标示.已知\( {n}_{i}\)=600r/min，方向如图所示.
试求：
(1)\( {n}_{4}\)的转速及转向.
(2)工作台的移动速度及移动方向.
(3)齿条的移动速度及方向.

查看解析收藏纠错

+选题
题型：分析计算题题类：模拟题难易度：难
新
年份：2021

一个RL串联电路，已知R=30Ω.感抗X_L=400，电源的电压为，试写出电路中电阻、电感的电压表达式及功率.

查看解析收藏纠错

+选题
题型：分析计算题题类：模拟题难易度：难
新
年份：2021

电路如图所示，已知：\( {{V}_{C}}_{C}\)=12V，\( {R}_{C}\)=2kΩ，\( {{R}_{b}}_{1}\)=20kΩ，\( {R}_{b2}\)=10kΩ，\( {R}_{e}\)，=2kΩ，\( {R}_{L}\)=4kΩ，\( {{U}_{B}}_{E}\)=0.7V，β=50，\( {{r}_{b}}_{e}\)=1kΩ
(1)静态工作点\( {{I}_{B}}_{Q}\)、\( {{I}_{C}}_{Q}\)、\( {{{U}_{C}}_{E}}_{Q}\)
(2)计算电路的输入电阻，电压放大倍数

查看解析收藏纠错

+选题
题型：分析计算题题类：模拟题难易度：难
新
年份：2021

如图轮系.\( {z}_{1}\)=20，\( {z}_{2}\)=40，\( {z}_{3}\)=20，\( {z}_{4}\)=60，\( {z}_{5}\)=40，\( {z}_{6}\)=20，\( {z}_{7}\)=2，\( {z}_{8}\)=40，m=2其余参数参考图中标示，已知=600r/min，方向如图.请完成下列问题：

(1)在图中标出各轮的转向.
(2)指出蜗轮的旋向.
(3)计算传动比\( {{i}_{1}}_{8}\).
(4)计算齿轮3、4之间的中心距.

查看解析收藏纠错

+选题
题型：分析计算题题类：模拟题难易度：难
新
年份：2021

光伏发电解决了能源不足，并改善了环境，从而在许多领域得到了广泛应用.如图所示为太阳能电池组件，由36块单体太阳能电池串联组成，单体的输出电压为0.5V，电池组件产生的电能经过如图所示的CW7812稳压器输出，为如图所示的放大电路供电，其有关参数\( {R}_{b1}\)=20Ω，\( {{R}_{b}}_{2}\)=10kΩ，\( {R}_{c}\)=\( {R}_{e}\)\( {R}_{L}\)\( {{r}_{b}}_{e}\)\( {{{U}_{B}}_{E}}_{Q}\)=0.7V.请完成下列问题：

(1)电池组件输出电压U为多少？
(2)请将集成稳压器正确接入电路.
(3)估算放大电路的静态工作点.

查看解析收藏纠错

+选题
题型：分析计算题题类：模拟题难易度：难
新
年份：2021

如图所示为定轴齿轮系，已知\( {z}_{1}\)=30，\( {z}_{2}\)=40\( {z}_{2}\)′=30，\( {z}_{3}\)=60，\( {z}_{3}\)′=20，\( {z}_{4}\)=20，\( {z}_{5}\)=30，\( {n}_{1}\)=100r/min，方向为逆时针转动.请完成下列问题：
(1)计算传动比\( {{i}_{1}}_{5}\)的数值；
(2)求末轮的转速和转向，
(3)该轮系中是否存在惰轮?若存在，它在此处的作用是什么?

查看解析收藏纠错

+选题
题型：分析计算题题类：模拟题难易度：难
新
年份：2021

如图，是某机床的主传动系统图，且已知轴Ⅰ转速为750r/min(各种参数已标出)图中内齿轮离合器M可以沿轴向移动，与该内齿轮离合器接合的齿数为58的齿轮Z12为空套齿轮，I轴与II轴同轴线，齿轮Z9的模数为2mm.
试求：
(1)齿轮Z12的模数.
(2)主轴IV有几种转速?
(3)主轴Ⅳ的最大转速和最小转速.

查看解析收藏纠错

+选题
