固定偏置共发射极放大电路的输入电压u_i=Umsin\( \mathrm{\omega }\)t(V)，电路电压放大倍数为50，则输出电压u_o的表达式为(　　)

A.u_o=50 Umsin(\( \mathrm{\omega }\)t+120°)(V) B.u_o=50 Umsin(\( \mathrm{\omega }\)t-90°)(V) C.u_o=50Umsin\( \mathrm{\omega }\)t (V) D.u_o=50 Umsin(\( \mathrm{\omega }\)t-180°)(V)

查看解析收藏纠错相似题

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2022

如图所示，电路有无正常放大作用？为什么？

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2022

固定偏置共发射极放大电路如图所示，已知：R_B=400 kΩ,R_C=R_L=4 kΩ，\( \mathrm{\beta }\)=40，V_CC=12V，

求：(1)静态工作点；
(2)电压放大倍数、输入、输出电阻；
(3)若将原三极管换成\( \mathrm{\beta }\)=100的另一同型三极管，问能否正常工作？

查看解析收藏纠错相似题

+选题
题型：案例分析题题类：单元测试难易度：中档
新
年份：2022

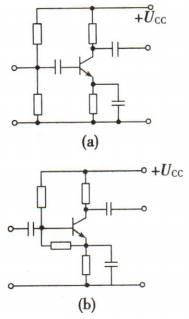

分析图所示各电路能否放大正弦交流电压信号？为什么？

查看解析收藏纠错相似题

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2022

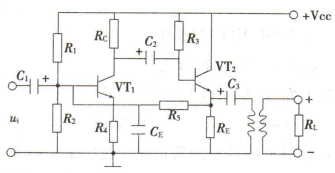

如图所示为两级放大电路，
(1)两级放大器之间是什么耦合方式？
(2)R₅是什么反馈类型？
(3)第二级放大电路的名称是什么？采用这种方式输出的优点是什么？

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2022

如图所示放放大电路中，R_b=400K,R_c=4K,U_CC=12V，β=40，忽略U_BEQ，
(1)求该放大器的静态工作点。
(2)求中频电压放大倍数A_u(R_L=4K)

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2022

如图所示的三极管放大电路，V_CC=12V,R_B1=30K2，R_C=2K2，I_CQ=1.5mA.V_E=3V，β=50，(忽略管压降)
求：(1)试在图中标出三个电容的极性。
(2)试求出R_B2、R_E的值
(3)求出放大电路的输入电阻、输出电阻和电压放大倍数。
(4)若输出波形出现削顶现象，应调整哪个元件，怎么样调整？

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2022

在固定偏置单管放大电路中，为了使工作于饱和状态的晶体管改为放大状态可采用的办法是(　　)

A.增大I_B的值 B.增大R_B的值 C.提高V_CC的绝对值 D.减小R_C的值

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2021

施密特触发器要由第一稳态翻转到第二稳态，要求输入信号电平应(　　)。

A.大于UT+ B.小于UT+ C.大于UT- D.小于UT-

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2021

施密特触发器属于(　　)。

A.单稳态电路 B.无稳态电路 C.多谐振荡电路 D.双稳态电路

查看解析收藏纠错相似题
