题型：分析计算题题类：单元测试难易度：难
新
年份：2021

固定偏置共发射极放大电路如图所示，已知：R_B＝400KΩ，R_C＝R_L＝4KΩ，β＝40，V_CC＝12V，求：
(1)静态工作点；
(2)电压放大倍数、输入、输出电阻；
(3)若将原三极管换成β＝100的另一同型三极管，问、能否正常工作？

查看解析收藏纠错相似题

+选题
题型：综合应用题题类：单元测试难易度：难
新
年份：2021

如图所示的三极管放大电路，V_CC＝12V，R_B1＝30KΩ，R_C＝2KΩ，I_CQ＝1.5mA，V_E＝3V，β＝50，(忽略管压降)试求：
(1)试在图中标出三个电容的极性；
(2)试求出R_B2、R_E的值；
(3)求出放大电路的输入电阻、输出电阻和电压放大倍数；
(4)若将电容CE去掉，试定性说明其静态工作点、输出波形会怎样变化？若将RC短接，其输出波形会如何变化？若在输出端接人负载，其输出波形又将怎样变化？
(5)若输出波形出现削顶现象，应调整哪个元件，怎么样调整？

查看解析收藏纠错相似题

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2020

如图所示电路为某交流放大器的直流通路，变更某些电路组件后，分析电路可能出现的现象(设电路原来为正常放大状态)。
(1)R_B1=0。
(2)R_B2=0。
(3)R_B1=∞。
(4)R_B1=0，R_B2=0。

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2020

固定偏置共发射极放大电路如图所示，已知：R_B＝400 kΩ，Rc＝R_L＝4kΩ，β＝40，Vcc＝12 V。
(1)求静态工作点。
(2)求电压放大倍数、输入、输出电阻。
(3)若将原三极管换成β＝100的另一同型三极管，问能否正常工作？

查看解析收藏纠错相似题

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2020

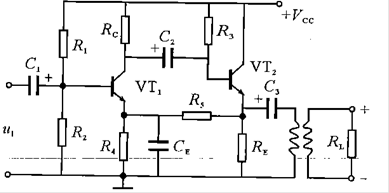

如图所为两级放大电路。
(1)两级放大器之间是什么耦合方式？
(2)若变压器一次绕组匝数为600匝，二次绕组匝数为100匝，变压器的变比是多少？
(3)第二级放大电路的名称是什么？采用这种方式输出的优点是什么？

查看解析收藏纠错相似题
