题型：分析计算题题类：单元测试难易度：难
新
年份：2021

某家庭中有电冰箱一台(110W)，电热水壶一个(800W)，照明白炽灯3盏(25W／盏)，问是否可以安装标有“220V、5A”字样的电能表？试加以说明。

查看解析收藏纠错

+选题

题型：分析计算题题类：单元测试难易度：难

新

年份：2021

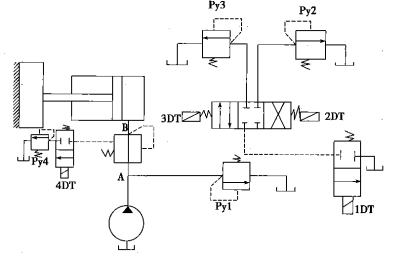

如图所示液压系统，各压力阀的调整压力分别为：Pyl＝6Mpa，Py2＝5Mpa，Py3＝2Mpa，Py4＝1.5Mpa，减压阀的调整压力为2.5Mpa，图中活塞已顶在工件上，忽略管路和换向阀的压力损失。试问
当电磁铁处于不同工况，A、B点的压力值各为多少？(将结果填入表中)

	1	2	3	4	5
lDT	十	－	－	－	－
ZDT	十	十	－	－	－
3DT	－	－	－	－	十
4DT	十	－	十	－	－
A
B

查看解析收藏纠错

+选题

题型：分析计算题题类：单元测试难易度：难
新
年份：2021

计算题：如图所示回路可实行“快进一工进一快退-原位停止和液压泵卸荷”的工作循环，已知：Q_p＝6x10^-4m³／s，A₁＝4x10^-3㎡，A₂＝2x10^-3㎡，通过节流阀的流量为Q_T＝2x10^-4m³／s；溢流阀的调整压力Py＝5MPa，试求：
(1)图示状态活塞的速度及泵的输出油压？
(2)外负载F＝100N时，活塞快进时的速度及泵的输出油压？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

如图所示，已知“100V、50W”的电阻R₁、“40V、40W”的电阻R2均在额定状态下工作。若U＝220V，试求电阻R_x和R_y的阻值。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

如图所示，已知：E＝15V，r＝1Ω，R₁＝12Ω，R₂＝12Ω，R₃＝6Ω，R₄＝12Ω，R₅＝8Ω。试求(1)U_ab；(2)电阻R₅消耗的功率

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

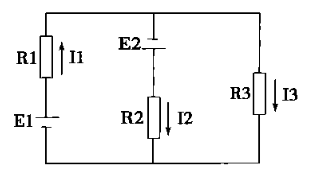

在图所示的电路中，已知E₁＝12V，E₂＝24V，R₁＝1Ω，R₂＝2Ω，R₃＝R₄＝5Ω，用支路电流法求各支路电流。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

如图所示，已知电源电动势E₁＝8V，电源内阻不计，电阻R₁＝2Ω，R₂＝12Ω，R₃＝8Ω，R₄＝4Ω，要使R₁中的电流为零，E₂应为多大？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

如图所示电路中，已知电源电动势E₁＝42V，E₂＝21V，电阻R₁＝12Ω，R₂＝3Ω，R₃＝6Ω，试求各电阻中的电流。

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

如图所示液压泵在额定流量4.17x10^-4m³／s，额定压力25x10⁵Pa下工作，不计损失，活塞面积为0.005㎡，活塞杆面积为0.001㎡。试问：
(1)活塞将向哪个方向运动？
(2)活塞的运动速度是多少？
(3)油液进入左腔的流量为多少？

查看解析收藏纠错

+选题
题型：分析计算题题类：单元测试难易度：难
新
年份：2021

如图所示液压系统，活塞面积A＝100cm²，活塞杆面积为A_杆＝40cm²，负载F＝10KN，液压泵输出的流量q＝25L／min，溢流阀调整压力为3MPa，不计各种损失，回答下列问题：
(1)该液压系统有几个前进速度？
(2)IYA、2YA断电情况下，液压缸活塞向哪个方向运动？运动速度为多大？。

查看解析收藏纠错

+选题
