题型：选择题. 题类：模拟题难易度：中档
新
年份：2021

单相桥式整流电路，如果负载电流为1A，则流过每只二极管的电流是( )

A.2A B.1A C.0.5A D.0.25A

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2021

桥式整流电路由四只二极管组成，故流过每只二极管的电流为(　　)。

A.I_O/4 B.I_O/2 C.I_O D.2I_O

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2021

在桥式整流电路中，若U₂=20V，则输出电压直流平均值U_O为(　　)。

A.20V B.18V C.9V D.24V

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：易
新
年份：2021

桥式整流电路中，已知U₂=10V，若某一只二极管因虚焊造成开路，则输出电压U₀为(　　)。

A.12V B.9V C.4.5V D.10V

查看解析收藏纠错相似题

+选题
题型：选择题题类：模拟题难易度：中档
新
年份：2021

单相桥式整流电路中如果一只二极管脱焊，测得负载电压为9V，则变压器副边电压为( )

A.4.5V B.10V C.20V D.18V

查看解析收藏纠错相似题

+选题
题型：选择题题类：模拟题难易度：中档
新
年份：2021

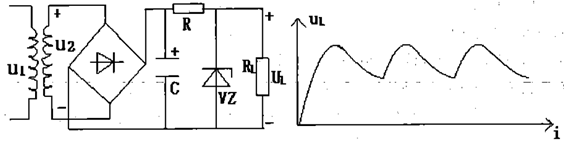

某同学使用示波器测量负载两端的电压的波形如图所示，请分析故障可能为( )

A.桥式整流电路中的一只二极管开路 B.滤波电容开路 C.稳压二极管开路 D.电路没有故障

查看解析收藏纠错相似题

+选题
题型：选择题题类：模拟题难易度：中档
新
年份：2021

在单相桥式可控整流电路中，直流输出电压最大值是变压器二次侧电压的( )

A.0.45倍 B.0～0.45倍 C.0.9倍 D.0～0.9倍

查看解析收藏纠错相似题

+选题
题型：选择题题类：模拟题难易度：中档
新
年份：2021

在桥式整流电容滤波电路中，能够减小后的输出波形脉动程度的方法( )

A.增加变压器二次侧电压 B.增大负载电阻 C.减小电容的容量 D.将一个二极管变为开路

查看解析收藏纠错相似题

+选题
题型：选择题题类：模拟题难易度：中档
新
年份：2021

单相桥式整流电路中，二极管所承受的最高反压为14.14V，则整流输出电压为( )

A.14.14V B.10V C.9V D.4.5V

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2021

空载的单相半波整流电路中，接入滤波电容后，输出电压的平均值提高到( )

A.0.9\( {U}_{2}\) B. C.1.2 D.\( \sqrt{2}{U}_{2}\)

查看解析收藏纠错相似题

+选题
