第三节 555 时基电路的功能与应用-山东版电子技术基础机电技术同步练习题

选择章节

题型：

全部选择题简答题作图题分析计算题综合应用题

难易程度：

全部易较易中档较难难

题类筛选：

全部历年真题模拟题期末考试期中考试月考试卷单元测试其他

年份：

全部 2022 2021 2020 2019 2018 2017 更早

总题量：62 选择本页全部试题

题型：简答题题类：单元测试难易度：难
新
年份：2021

如图所示，555时基电路构成的液位监测电路，分析电路回答下列问题.
(1)当液位过低时，电容器电压如何变化，555时基电路输出端3的电压为如何变化?
(2)如何提高该监测电路的灵敏度?

查看解析收藏纠错相似题

+选题
题型：选择题题类：模拟题难易度：中档
新
年份：2021

555时基电路的高电平触发端引脚是( )

A.2引脚 B.3引脚 C.6引脚 D.7引脚

查看解析收藏纠错相似题

+选题
题型：简答题题类：模拟题难易度：中档
新
年份：2021

如图所示为555时基电路构成的多谐振荡器，电路中电阻Rx=10kΩ，Ry=20kΩ，电容C=0.2μF，请将电路补充完整，并求多谐振荡电路的周期(单位；秒).

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：模拟题难易度：难
新
年份：2021

如图所示，555时基电路构成多谐振荡器的印制板图，请完成下列问题：
(1)请在合适位置补画相应元件，并在图上将\( {{V}_{C}}_{C}\)、GND和标在相应的管脚右侧.
(2)若\( {R}_{1}\)=50kΩ，\( {R}_{2}\)=25kΩ，C=\( 1 \mu F\)，试计算振荡频率.

查看解析收藏纠错相似题

+选题
题型：选择题题类：模拟题难易度：中档
新
年份：2021

555时基电路的输入端\( \overline{{R}_{d}}=1、TH=3/4{V}_{CC}\)，\( \overline{TR}=1/2{V}_{CC}\)时，输出端及开关管的状态正确的是( )

A.高电平截止 B.高电平导通 C.低电平截止 D.低电平导通

查看解析收藏纠错相似题

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

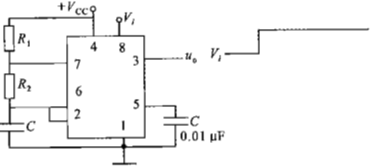

如图所示的555定时器构成什么电路？电路中V_cc＝10V、R₁＝20kΩ、R₂＝8kΩ、C＝0.1μF，在输入信号V，的波形下，试画出U_c和U_o的波形，并计算出它的周期和频率。

查看解析收藏纠错相似题

+选题
题型：简答题题类：单元测试难易度：难
新
年份：2021

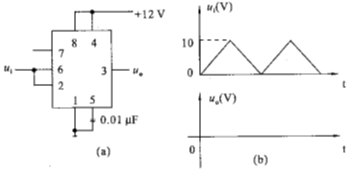

由555定时器构成的施密特触发器如(a)图所示。

(1)计算上限触发电压U_T+和下限触发电压U_T-；
(2)若输入信号u_i为(b)图所示的三角波，试对应u_i画出u_o的波形。

查看解析收藏纠错相似题

+选题
题型：作图题题类：单元测试难易度：中档
新
年份：2021

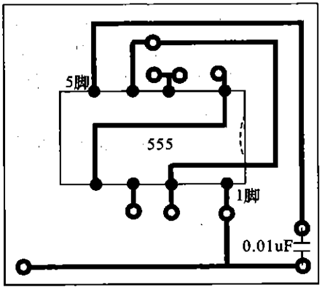

如图所示为555时基电路芯片构成的多谐振荡器的印制板图，请在合适位置补画相应元件的图形符号，并在图上将Vcc和UO标在相应的管脚右侧。

查看解析收藏纠错相似题

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

如图所示为555时基电路构成的多谐振荡器。
(1)请将电路补充完整，并标出输出端U_o。
(2)电路中电阻R₁＝20kΩ，R₂＝10kΩ，电容C＝0.2μF，求输出波形的周期和频率。

查看解析收藏纠错相似题

+选题
题型：作图题题类：模拟题难易度：中档
新
年份：2021

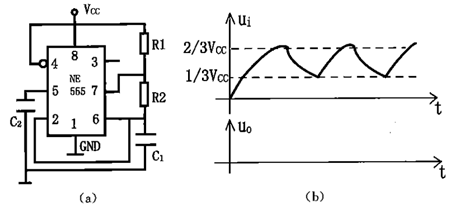

如图(a)为用555时基电路构成的多谐振荡器，已知Vcc=10V，\( {R}_{1}={R}_{2}\)=100kΩ，\( {C}_{1}\)=1μF，,\( {C}_{2}\)=0.01μF，
(1)试计算输出波形的周期.
(2)已知电容器的波形，请画出输出端3的波形.

查看解析收藏纠错相似题

+选题
