题型：选择题题类：单元测试难易度：中档
新
年份：2021

同相比例运算放大器的反馈类型是
负反馈( )

A.电压并联 B.电流并联 C.电压串联 D.电流串联

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2021

集成运放内部电路第一级多采用( )

A.共发射极放大电路 B.差动放大电路 C.射极输出器 D.复合互补对称电路

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2021

电路如图所示，R₂＝2R₁，U_i＝-2V，则输出电压U₀为( )

A.4V B.-4V C.8V D.-8V

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2021

如图所示电路，输出电压U₀为( )

A.20V B.-20V C.22V D.-30V

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2021

如图所示，当滑动触买向左滑动而其它条件不变时，电流表和电压表的读数( )

A.电流表和电压表的读数均增大 B.电流表读数增大，电压表读数不变 C.电流表不变，电压表读数增大 D.电流表减小，电压表读致增大

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2021

如图所示，若电压表的读数是20V，则电阻RX的值是______Ω( )

A.1K B.2K C.3K D.4K

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：难
新
年份：2021

如图所示，为同相比例理想运算放大电路，负载电流I为( )

A.-2mA B.2.mA C.6mA D.4mA

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2021

集成运放的中间放大级采用的耦合方式是( )

A.阻容耦合 B.电容耦合 C.直接耦合 D.变压器耦合

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2021

如图所示的理想集成运放放大器中，电流I为( )

A.0 B.-1mA C.1mA D.2mA

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：单元测试难易度：中档
新
年份：2020

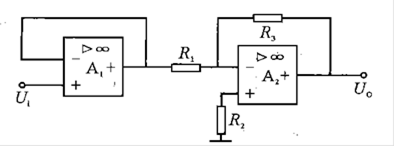

如图所示的集成运放电路中，已知R₃＝4R₁，U_i＝6V。
(1)A₁，A₂各组成什么电路？
(2)求输出电压。

查看解析收藏纠错相似题
