题型：简答题题类：单元测试难易度：难
新
年份：2021

如图所示，555时基电路构成的液位监测电路，分析电路回答下列问题.
(1)当液位过低时，电容器电压如何变化，555时基电路输出端3的电压为如何变化?
(2)如何提高该监测电路的灵敏度?

查看解析收藏纠错相似题

+选题
题型：简答题题类：模拟题难易度：中档
新
年份：2021

如图所示为555时基电路构成的多谐振荡器，电路中电阻Rx=10kΩ，Ry=20kΩ，电容C=0.2μF，请将电路补充完整，并求多谐振荡电路的周期(单位；秒).

查看解析收藏纠错相似题

+选题
题型：分析计算题题类：模拟题难易度：难
新
年份：2021

如图所示，555时基电路构成多谐振荡器的印制板图，请完成下列问题：
(1)请在合适位置补画相应元件，并在图上将\( {{V}_{C}}_{C}\)、GND和标在相应的管脚右侧.
(2)若\( {R}_{1}\)=50kΩ，\( {R}_{2}\)=25kΩ，C=\( 1 \mu F\)，试计算振荡频率.

查看解析收藏纠错相似题

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

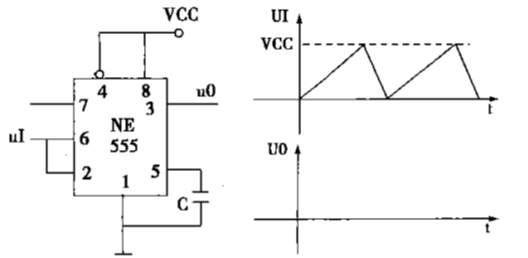

555时基电路构成的施密特触发器电路如图所示，试完成以下问题：
(1)分析电路工作过程；
(2)由图输入波形画出输出波形。

查看解析收藏纠错相似题

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

555时基电路构成的液位监测电路如图所示，试完成以下问题：(1)当液位过低时有报警声提醒，分析电路工作过程；(2)如何改变液位报警开始时间？

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2021

多谐振荡器有( )

A.两个稳定状态 B.一个稳定状态，一个暂稳态 C.两个暂稳态 D.记忆二进制数的功能

查看解析收藏纠错相似题

+选题
题型：选择题题类：单元测试难易度：中档
新
年份：2021

555时基电路构成的多谐振荡器振荡周期是( )

A.T=0.7(R₁+R₂)C B.T=0.7(R₁+2R₂)C C.T=0.7(2R₁+R₂)C D.T=1.4(R₁+2R₂)C

查看解析收藏纠错相似题

+选题
题型：作图题题类：单元测试难易度：中档
新
年份：2021

如图所示为555时基电路芯片构成的多谐振荡器的印制板图，请在合适位置补画相应元件的图形符号，并在图上将Vcc和UO标在相应的管脚右侧。

查看解析收藏纠错相似题

+选题
题型：简答题题类：单元测试难易度：中档
新
年份：2021

如图所示为555时基电路构成的多谐振荡器。
(1)请将电路补充完整，并标出输出端U_o。
(2)电路中电阻R₁＝20kΩ，R₂＝10kΩ，电容C＝0.2μF，求输出波形的周期和频率。

查看解析收藏纠错相似题

+选题
题型：作图题题类：模拟题难易度：中档
新
年份：2021

如图(a)为用555时基电路构成的多谐振荡器，已知Vcc=10V，\( {R}_{1}={R}_{2}\)=100kΩ，\( {C}_{1}\)=1μF，,\( {C}_{2}\)=0.01μF，
(1)试计算输出波形的周期.
(2)已知电容器的波形，请画出输出端3的波形.

查看解析收藏纠错相似题

+选题
